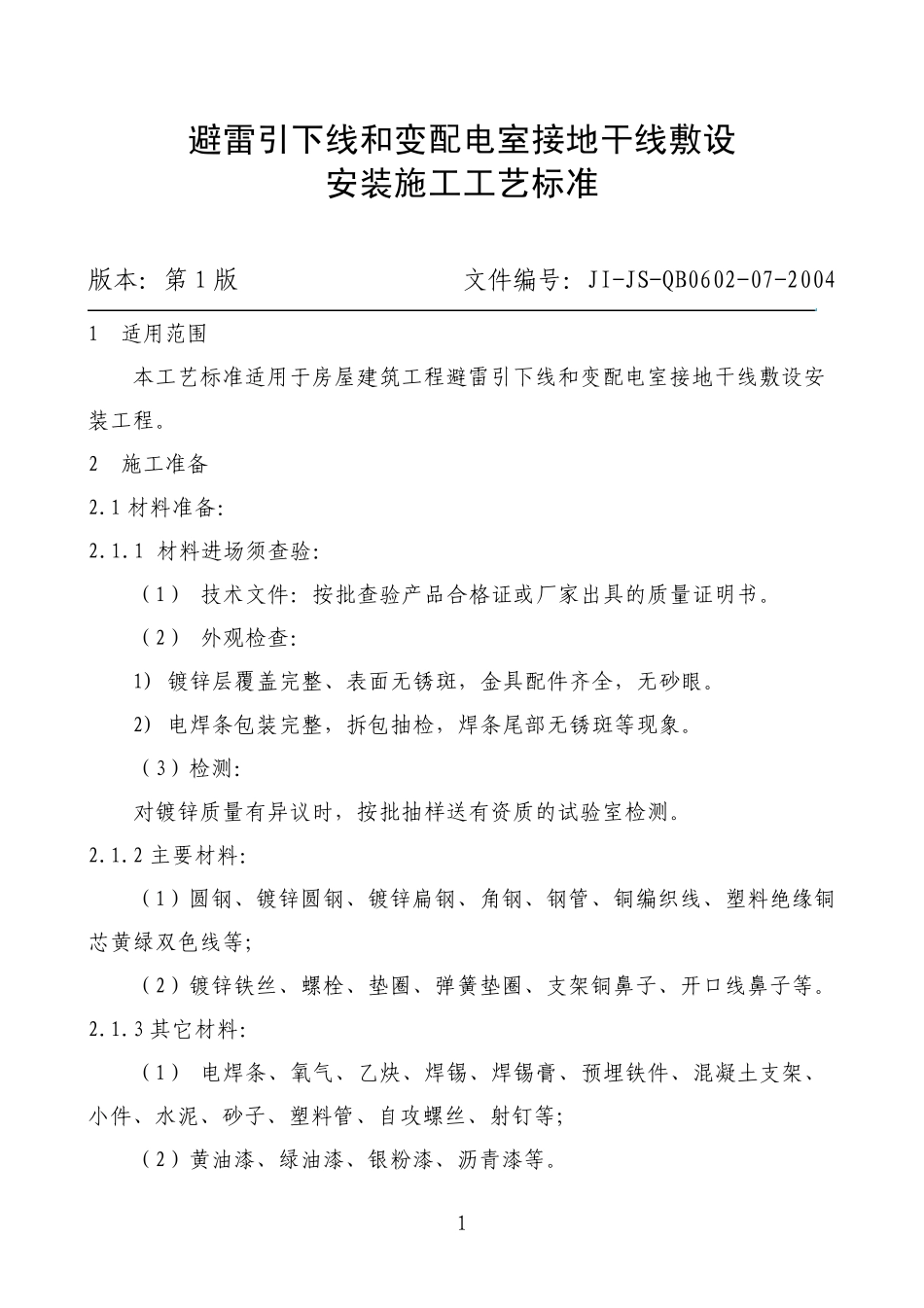

避雷引下线和变配电室接地干线敷设施工工艺标准_第1页
1/17

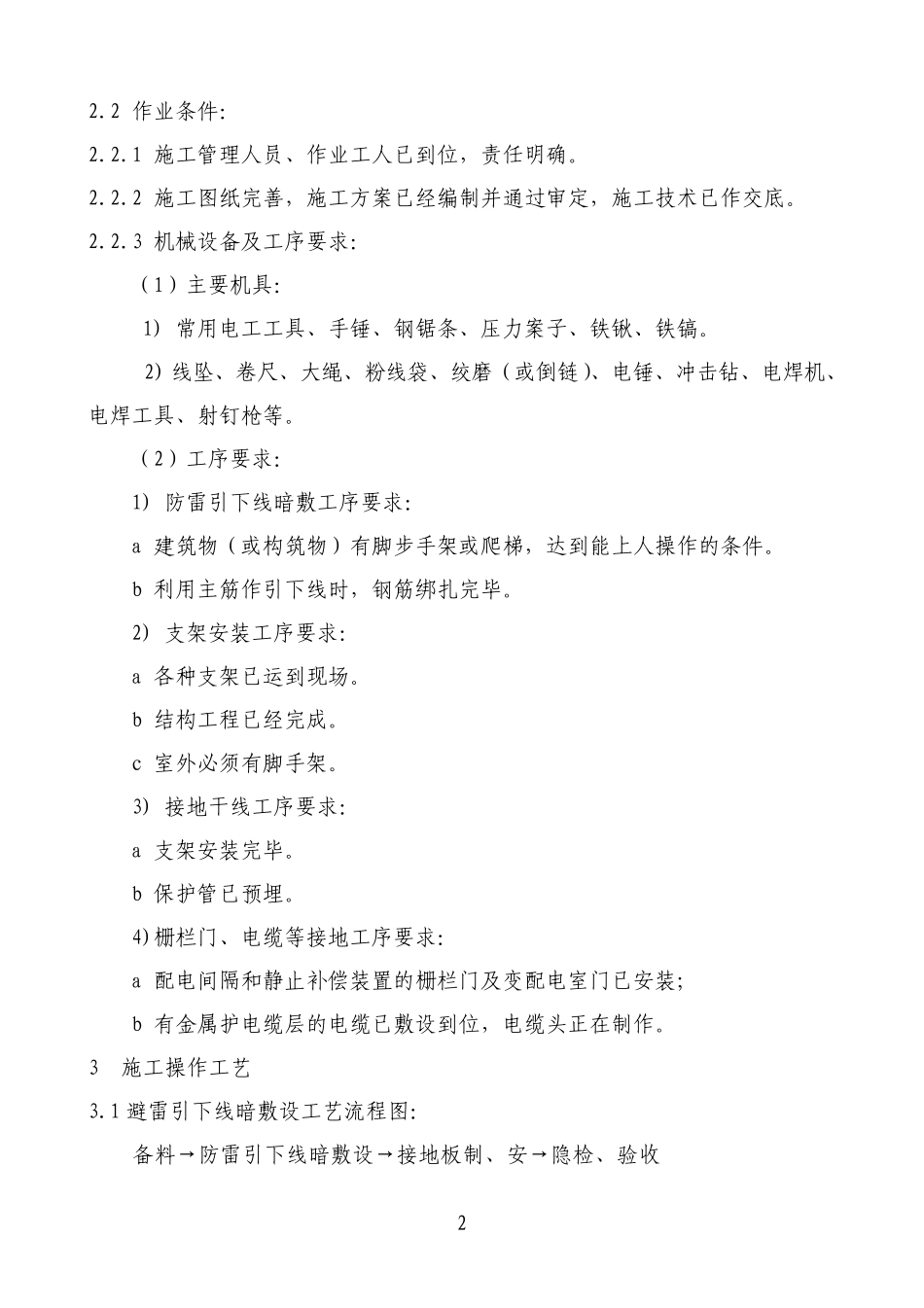

避雷引下线和变配电室接地干线敷设施工工艺标准_第2页
2/17

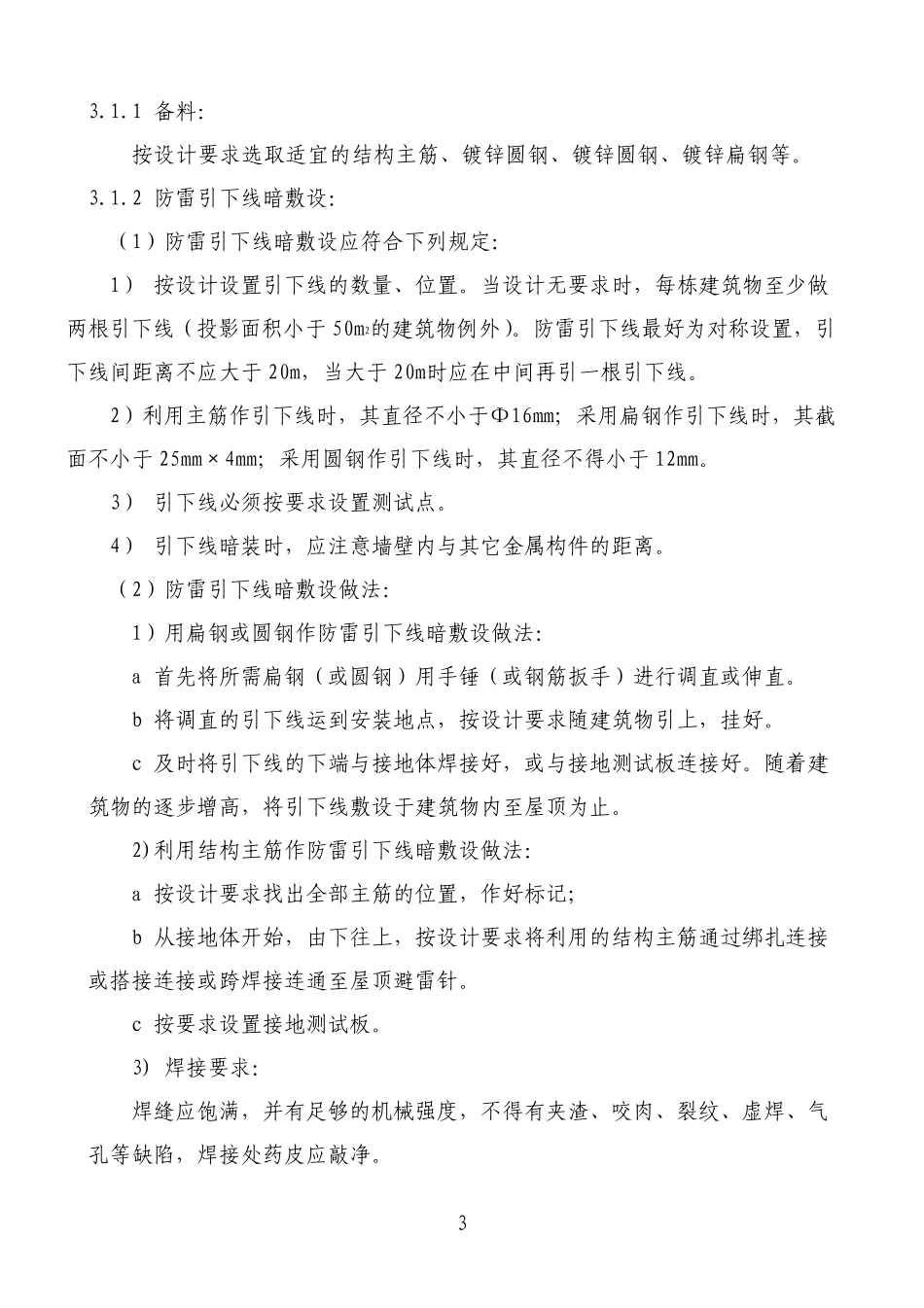

避雷引下线和变配电室接地干线敷设施工工艺标准_第3页
3/17
避雷引下线和变配电室接地干线敷设 安装施工工艺标准 版本:第1 版 文件编号:JI-JS-QB0602-07-2004 1 适用范围 本工艺标准适用于房屋建筑工程避雷引下线和变配电室接地干线敷设安装工程。 2 施工准备 2.1 材料准备: 2.1.1 材料进场须查验: (1) 技术文件:按批查验产品合格证或厂家出具的质量证明书。 (2) 外观检查: 1) 镀锌层覆盖完整、表面无锈斑,金具配件齐全,无砂眼。 2) 电焊条包装完整,拆包抽检,焊条尾部无锈斑等现象。 (3)检测: 对镀锌质量有异议时,按批抽样送有资质的试验室检测。 2.1.2 主要材料: (1)圆钢、镀锌圆钢、镀锌扁钢、角钢、钢管、铜编织线、塑料绝缘铜芯黄绿双色线等; (2)镀锌铁丝、螺栓、垫圈、弹簧垫圈、支架铜鼻子、开口线鼻子等。 2.1.3 其它材料: (1) 电焊条、氧气、乙炔、焊锡、焊锡膏、预埋铁件、混凝土支架、小件、水泥、砂子、塑料管、自 攻 螺丝、射 钉 等; (2)黄油 漆 、绿油 漆 、银 粉 漆 、沥 青 漆 等。 1 2 2.2 作业条件: 2.2.1 施工管理人员、作业工人已到位,责任明确。 2.2.2 施工图纸完善,施工方案已经编制并通过审定,施工技术已作交底。 2.2.3 机械设备及工序要求: (1)主要机具: 1) 常用电工工具、手锤、钢锯条、压力案子、铁锹、铁镐。 2) 线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、电锤、冲击钻、电焊机、电焊工具、射钉枪等。 (2)工序要求: 1) 防雷引下线暗敷工序要求: a 建筑物(或构筑物)有脚步手架或爬梯,达到能上人操作的条件。 b 利用主筋作引下线时,钢筋绑扎完毕。 2) 支架安装工序要求: a 各种支架已运到现场。 b 结构工程已经完成。 c 室外必须有脚手架。 3) 接地干线工序要求: a 支架安装完毕。 b 保护管已预埋。 4)栅栏门、电缆等接地工序要求: a 配电间隔和静止补偿装置的栅栏门及变配电室门已安装; b 有金属护电缆层的电缆已敷设到位,电缆头正在制作。 3 施工操作工艺 3.1 避雷引下线暗敷设工艺流程图: 备料→防雷引下线暗敷设→接地板 制、安→隐 检 、验 收 3 3.1.1 备料: 按设计要求选取适宜的结构主筋、镀锌圆钢、镀锌圆钢、镀锌扁钢等。 3.1.2 防雷引下线暗敷设: (1)防雷引下线暗敷设应符合下列规定: 1) 按设计设置引下线的数量、位置。当设计无要求时,每栋建筑物至少做两根引下线(投影面积小于 50m2的建筑...
