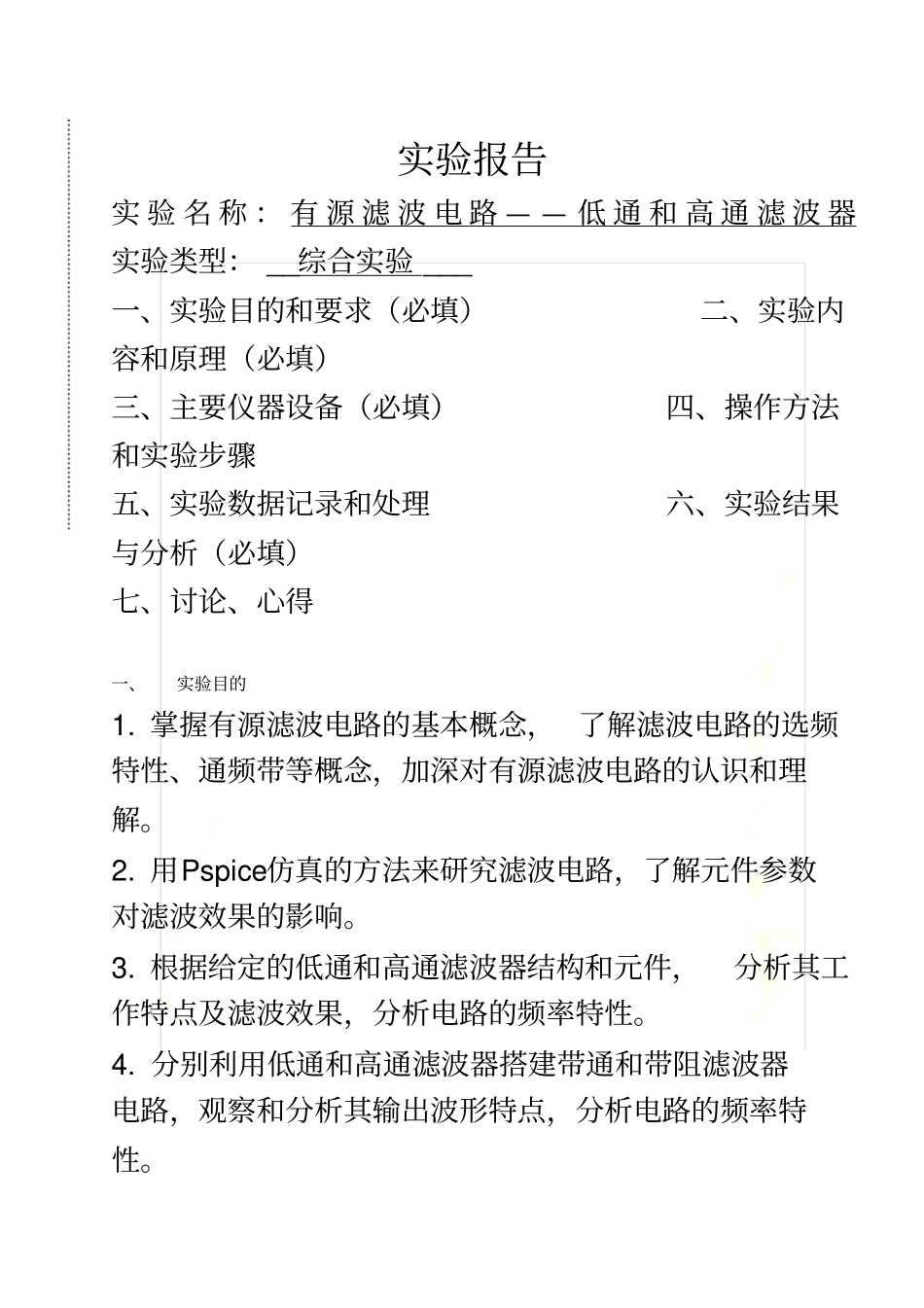

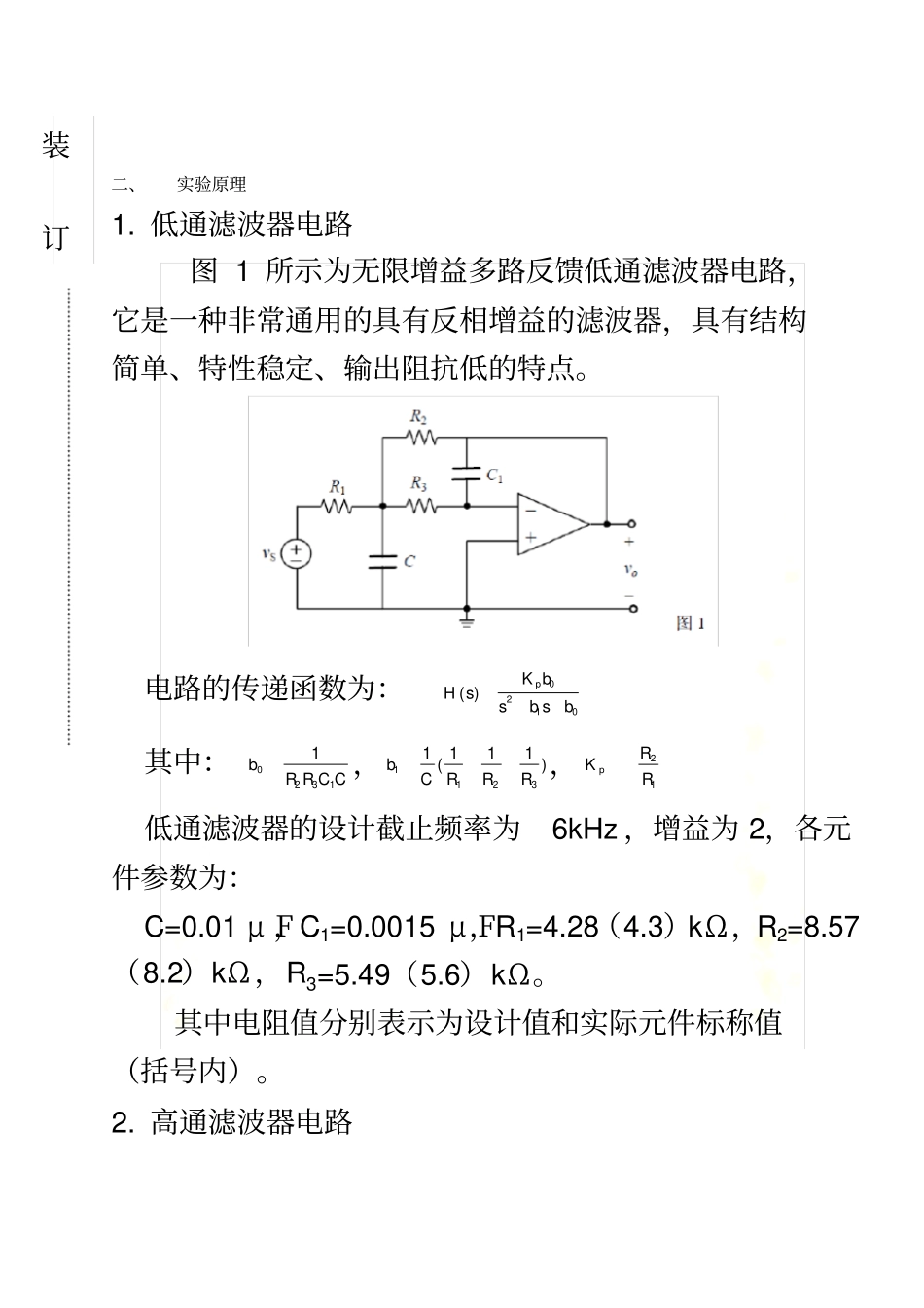

有源滤波电路——低通和高通滤波器实验报告实 验 名 称 ： 有 源 滤 波 电 路 — — 低 通 和 高 通 滤 波 器实验类型： __综合实验 ___ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1. 掌握有源滤波电路的基本概念， 了解滤波电路的选频特性、通频带等概念，加深对有源滤波电路的认识和理解。2. 用Pspice仿真的方法来研究滤波电路，了解元件参数对滤波效果的影响。3. 根据给定的低通和高通滤波器结构和元件，分析其工作特点及滤波效果，分析电路的频率特性。4. 分别利用低通和高通滤波器搭建带通和带阻滤波器电路，观察和分析其输出波形特点，分析电路的频率特性。二、实验原理1. 低通滤波器电路图 1 所示为无限增益多路反馈低通滤波器电路，它是一种非常通用的具有反相增益的滤波器，具有结构简单、特性稳定、输出阻抗低的特点。电路的传递函数为：0210( )pK bH ssb sb其中：02311bR R C C ，11231111()bCRRR ，21pRKR低通滤波器的设计截止频率为6kHz ，增益为 2，各元件参数为：C=0.01 μ F，C1=0.0015 μ F，R1=4.28（4.3）kΩ，R2=8.57（8.2）kΩ，R3=5.49（5.6）kΩ。其中电阻值分别表示为设计值和实际元件标称值（括号内）。2. 高通滤波器电路装订电路的传递函数为：2210( )pK sH ssb sb其中：01211bR R C C ，11211(2)bCCR C C，1pCKC高通滤波器的设计截止频率为10kHz，增益为 2，各元件参数为：C=0.01 μ F，C1=0.005（0.0047）μ F，R1=1.5k Ω，R2=9.38（9.1）kΩ。其中元件值分别表示为设计值和实际元件标称值（括号内）。3. 带通和带阻滤波器分别将图 1 和图 2 所示低通和高通滤波器级联，可以得到一个带通滤波器，如图3(a)所示；将低通和高通滤波器的输出波形相加，可以得到一个带阻滤波器，如图 3(b)所示。三、主要仪器设备1．信号源2．动态实验单元 —— 滤波器组件3．可存储式数字示波器四、实验任务实验任务包括两大部分，首先利用PSpice软件进行仿真实验（任务 1、2），然后进行操作实验（任务3、4和5）。1． 利用 PSpice软件，对给出的低通和高通滤波器的工作特性进行仿真分析。 输入信号选择幅值为 1V，f=1KHz的方波电压。观察一个方波信号分别通过低通和高通滤波器后，波形和谐波成分的变化。2． 利用PS...
