机房辅助设备运行与维护VIP免费

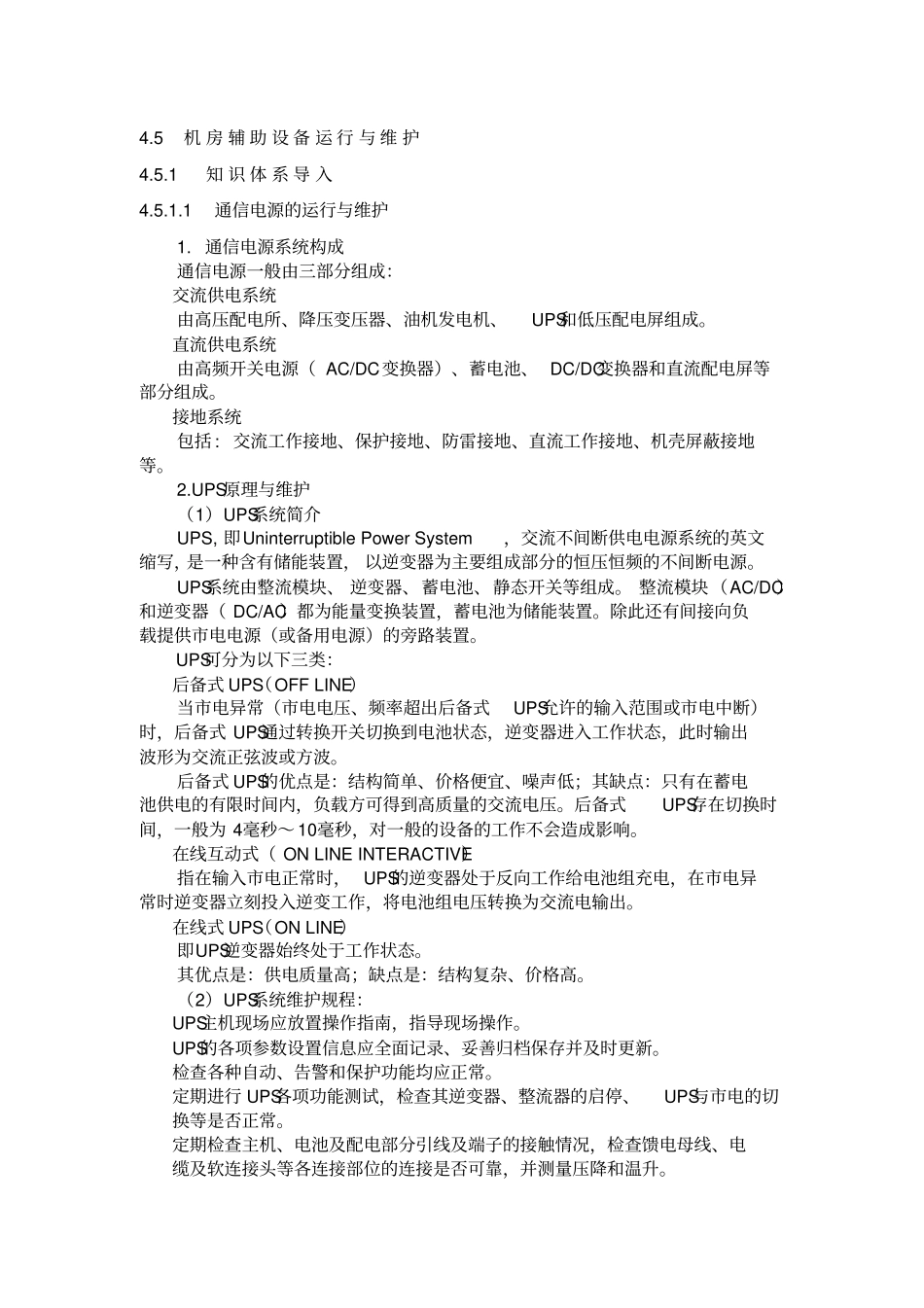

4.5 机 房 辅 助 设 备 运 行 与 维 护4.5.1 知 识 体 系 导 入4.5.1.1 通信电源的运行与维护1. 通信电源系统构成通信电源一般由三部分组成：交流供电系统由高压配电所、降压变压器、油机发电机、UPS和低压配电屏组成。直流供电系统由高频开关电源（ AC/DC 变换器）、蓄电池、 DC/DC变换器和直流配电屏等部分组成。接地系统包括 : 交流工作接地、保护接地、防雷接地、直流工作接地、机壳屏蔽接地等。2.UPS原理与维护（1）UPS系统简介UPS, 即Uninterruptible Power System，交流不间断供电电源系统的英文缩写，是一种含有储能装置， 以逆变器为主要组成部分的恒压恒频的不间断电源。UPS系统由整流模块、 逆变器、蓄电池、静态开关等组成。 整流模块（AC/DC）和逆变器（ DC/AC）都为能量变换装置，蓄电池为储能装置。除此还有间接向负载提供市电电源（或备用电源）的旁路装置。UPS可分为以下三类：后备式 UPS（OFF LINE）当市电异常（市电电压、频率超出后备式UPS允许的输入范围或市电中断）时，后备式 UPS通过转换开关切换到电池状态，逆变器进入工作状态，此时输出波形为交流正弦波或方波。后备式 UPS的优点是：结构简单、价格便宜、噪声低；其缺点：只有在蓄电池供电的有限时间内，负载方可得到高质量的交流电压。后备式UPS存在切换时间，一般为 4毫秒～ 10毫秒，对一般的设备的工作不会造成影响。在线互动式（ ON LINE INTERACTIVE）指在输入市电正常时， UPS的逆变器处于反向工作给电池组充电，在市电异常时逆变器立刻投入逆变工作，将电池组电压转换为交流电输出。在线式 UPS（ON LINE）即UPS逆变器始终处于工作状态。其优点是：供电质量高；缺点是：结构复杂、价格高。（2）UPS系统维护规程：UPS主机现场应放置操作指南，指导现场操作。UPS的各项参数设置信息应全面记录、妥善归档保存并及时更新。检查各种自动、告警和保护功能均应正常。定期进行 UPS各项功能测试，检查其逆变器、整流器的启停、UPS与市电的切换等是否正常。定期检查主机、电池及配电部分引线及端子的接触情况，检查馈电母线、电缆及软连接头等各连接部位的连接是否可靠，并测量压降和温升。经常检查设备的工作和故障指示是否正常。定期查看 UPS内部的元器件的外观，发现异常及时处理。定期检查 UPS各主要模块和风扇电机的运行温度有无异常。保持机器清洁，定期清洁散热风口、风扇及滤网。定期检查并记录 UPS控制面板中的各...
