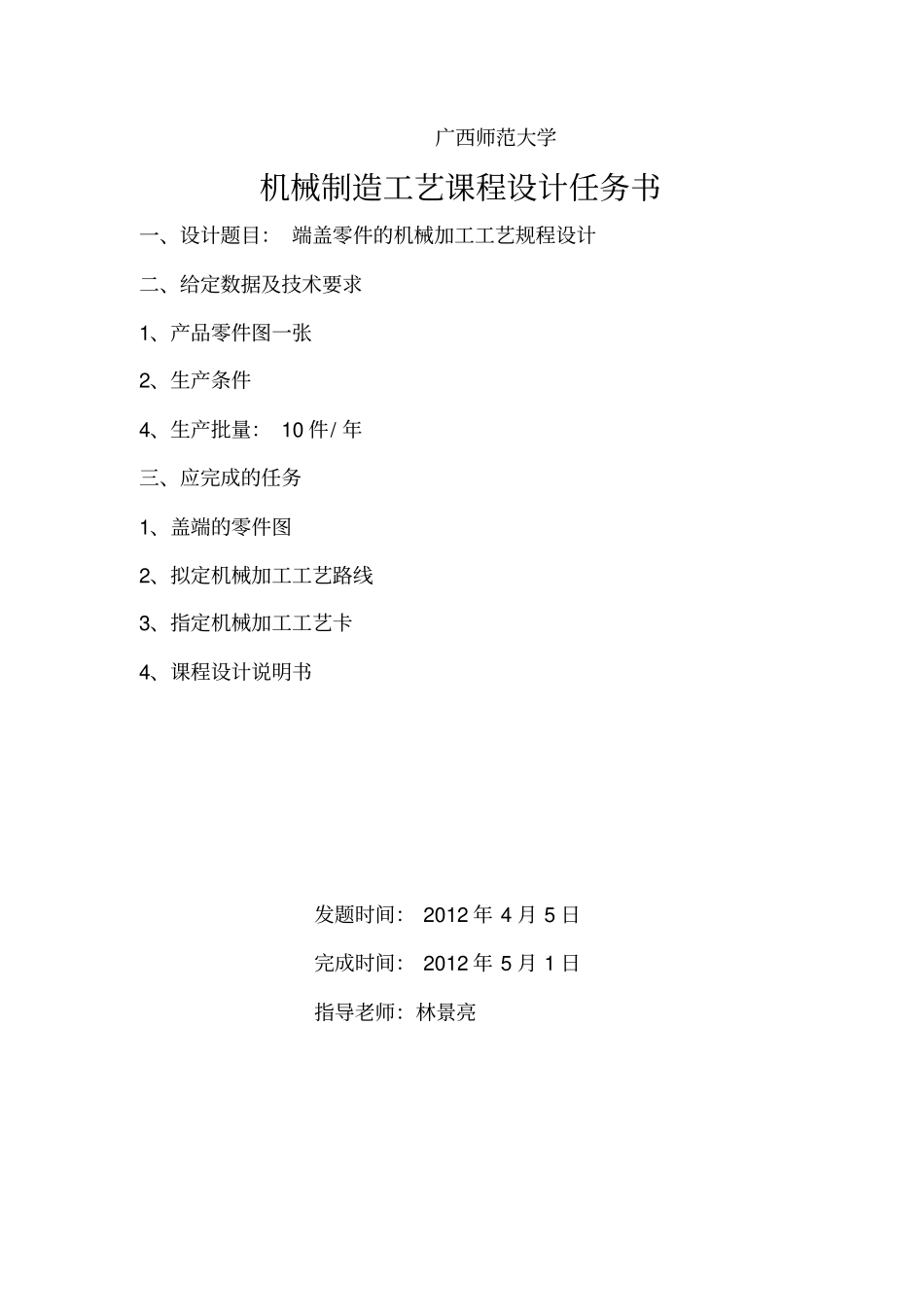

机械制造工艺基础课程设计作业广西师范大学机械设计制造工艺课程设计说明书设计题目：端盖零件的机械加工工艺规程设计专业 机械设计制造及其自动化年级 10 级学号 201013201276 姓名 屈定兵指导老师林景亮2012 年 5 月 1 日广西师范大学机械制造工艺课程设计任务书一、设计题目： 端盖零件的机械加工工艺规程设计二、给定数据及技术要求1、产品零件图一张2、生产条件4、生产批量： 10 件/ 年三、应完成的任务1、盖端的零件图2、拟定机械加工工艺路线3、指定机械加工工艺卡4、课程设计说明书发题时间： 2012 年 4 月 5 日完成时间： 2012 年 5 月 1 日指导老师：林景亮设计说明本次机械设计制造工艺课程设计是在学完了机械设计制造理论课和一些专业课，是一个重要的教学环节。是对所学课程一次深入的综合性的总复习，也是一次理论联系实际的适应性训练。希望通过这次课程设计能锻炼自己的分析和解决问题的能力。为以后的毕业设计及未来从事的工作打下一大良好的基础。由于能力所限，设计中有许多不足之处，希望林教授给予指教。一、零件的分析（一）产品零件图的分析端盖的零件图如下：零件图上主要技术要求有：（1） 铸件不得有沙眼、裂纹。（2） 锐边倒角 C1.5。（3） 调制处理 220-240。（4） 材料 HT 150 （5） 端盖零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准分析：（二）零件的结构工艺性分由端盖零件图可知，零件材料为灰铸铁HT150，该材料抗拉强度不小于120/MPa、硬度（ HBW）105-157 。该材料强度不高，但其耐磨性、耐热性及减震性较好，使用于承受较小应力，要求耐磨、减震等零件。改零件主要加工面为端盖上端凸起端面、端盖下端凸起端面、Ф 90 圆柱的右端面、 Ф 90 圆柱的左端面、 Ф 52 圆柱的左端面、 Ф 32H9左端圆柱孔、 Ф 55g6右端圆柱面、Ф 90 圆柱外圆面、Ф 35 右端圆柱孔、 Ф 16H7圆柱中心孔、3×M5-7H深 13 孔深 16 螺纹孔、 6×Ф 6Ф 12 深 6 沉头孔、倒角 C1.5。Ф 90 圆柱外圆面与 Ф 16H7 圆柱中心孔的中心孔的同轴度为Ф 0.04mm,加工时应保持一次装夹。Ф 90 圆柱的右端面与Ф 16H7 圆柱中心孔的垂直度为Ф0.04mm，装夹是应校正是否同轴。以保证端盖零件的啮合精度。二、毛坯的确定（一）确定毛坯类型根据端盖零件图材料要求确定毛坯为灰铸铁HT150。（二）确定毛坯的制造方法由题目的零件图可知生产批量为10...
