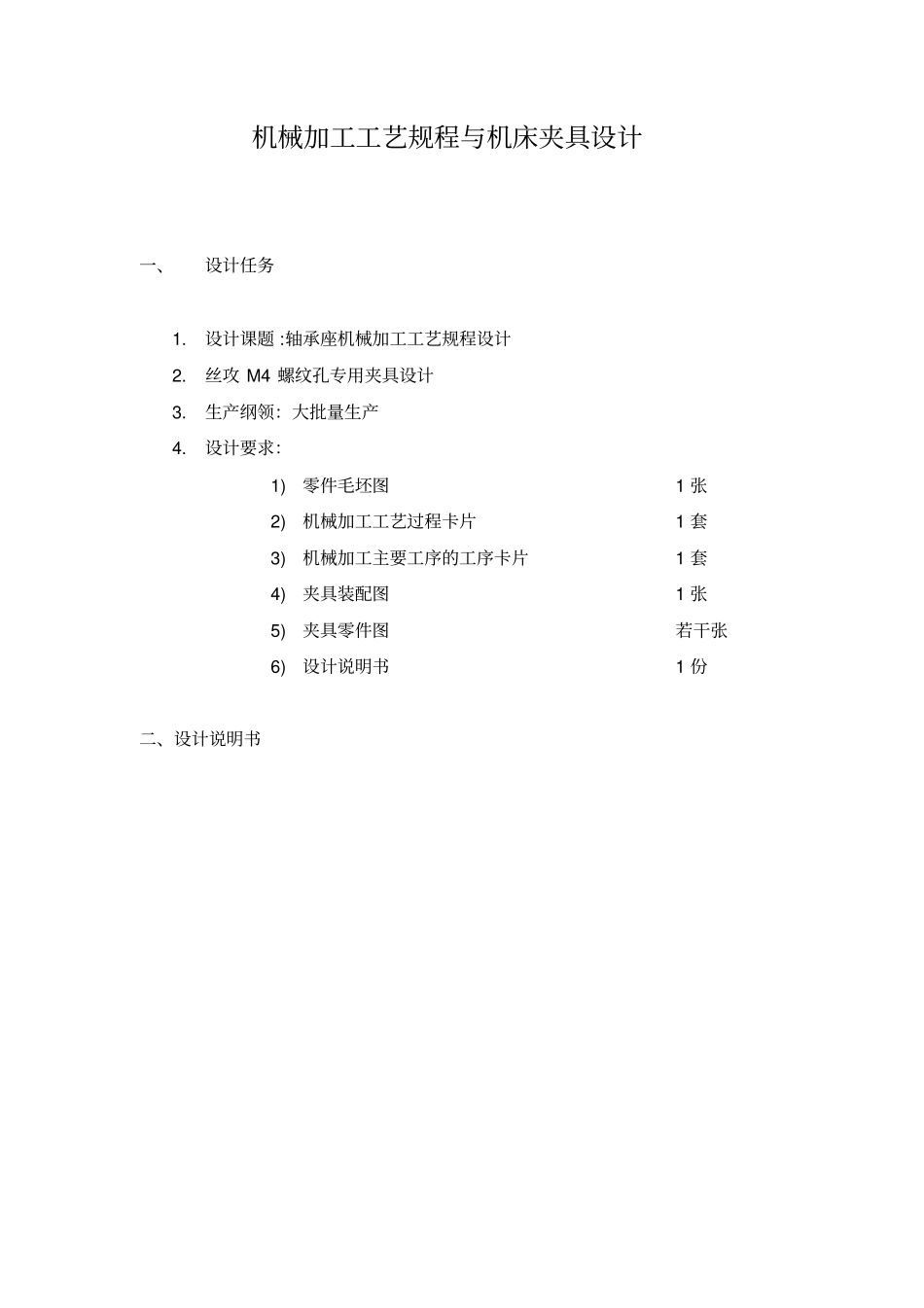

轴承座零件的机械加工工艺规程及夹具设计学院：机械与汽车工程学院班级：机制 076 姓名：xxxx 学号：107011178 指导老师：xxxx 成绩：日期：2010.7.16编号名称件 数页数1 任务书和零件图一份2 零件毛坯图一张3 机加工工艺规程卡一套4 机加工工序卡一套5 零件定位方案图一张6 夹具装配图一张7 夹具零件图 (含夹具体 ) 一套8 课程设计说明书一份9 机械制造工艺学机 械 制 造 工 艺 学课 程 设 计设计题目 ：ZJKJXY-8专业：机械设计制造及其自动化班级：机制 076 学号：107011178 学生姓名：张赫指导老师：叶岳松机 械 与 汽 车 工 程 学 院2010 年 7 月 16 日机械加工工艺规程与机床夹具设计一、设计任务1.设计课题 :轴承座机械加工工艺规程设计2.丝攻 M4 螺纹孔专用夹具设计3.生产纲领：大批量生产4.设计要求：1)零件毛坯图1 张2)机械加工工艺过程卡片1 套3)机械加工主要工序的工序卡片1 套4)夹具装配图1 张5)夹具零件图若干张6)设计说明书1 份二、设计说明书目录序言 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯5 一、 零件加工工艺设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯61、零件的工艺性审查 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯..6 2、基准选择原则 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯..7 3、定位基准选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...7 4、拟定机械加工工艺路线 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...8 5、确定机械加工余量，工序尺寸以及公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ...8 6、选择机床设备及工艺设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....9 7、确定切削用量 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 二、夹具设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.121、问题提出 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12 2、家具设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯⋯⋯⋯⋯ ..13 三、小节 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....15四、参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..17序言机械制造工艺及设备毕业设计是我们完成本专业教学计划的一个极为重要的实践性教学环节， 是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。我们在完成课程设计的同时，也培养了...
