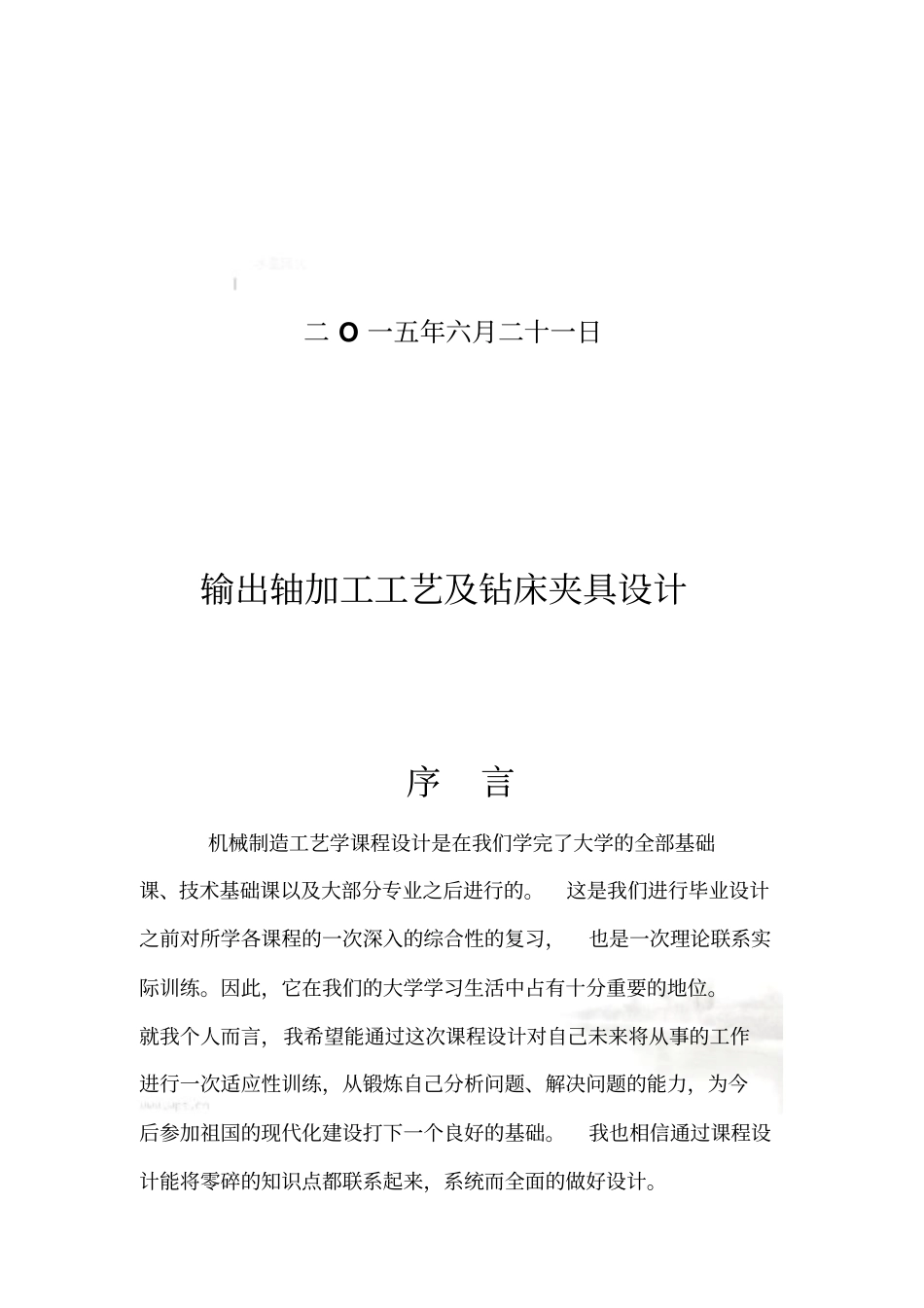

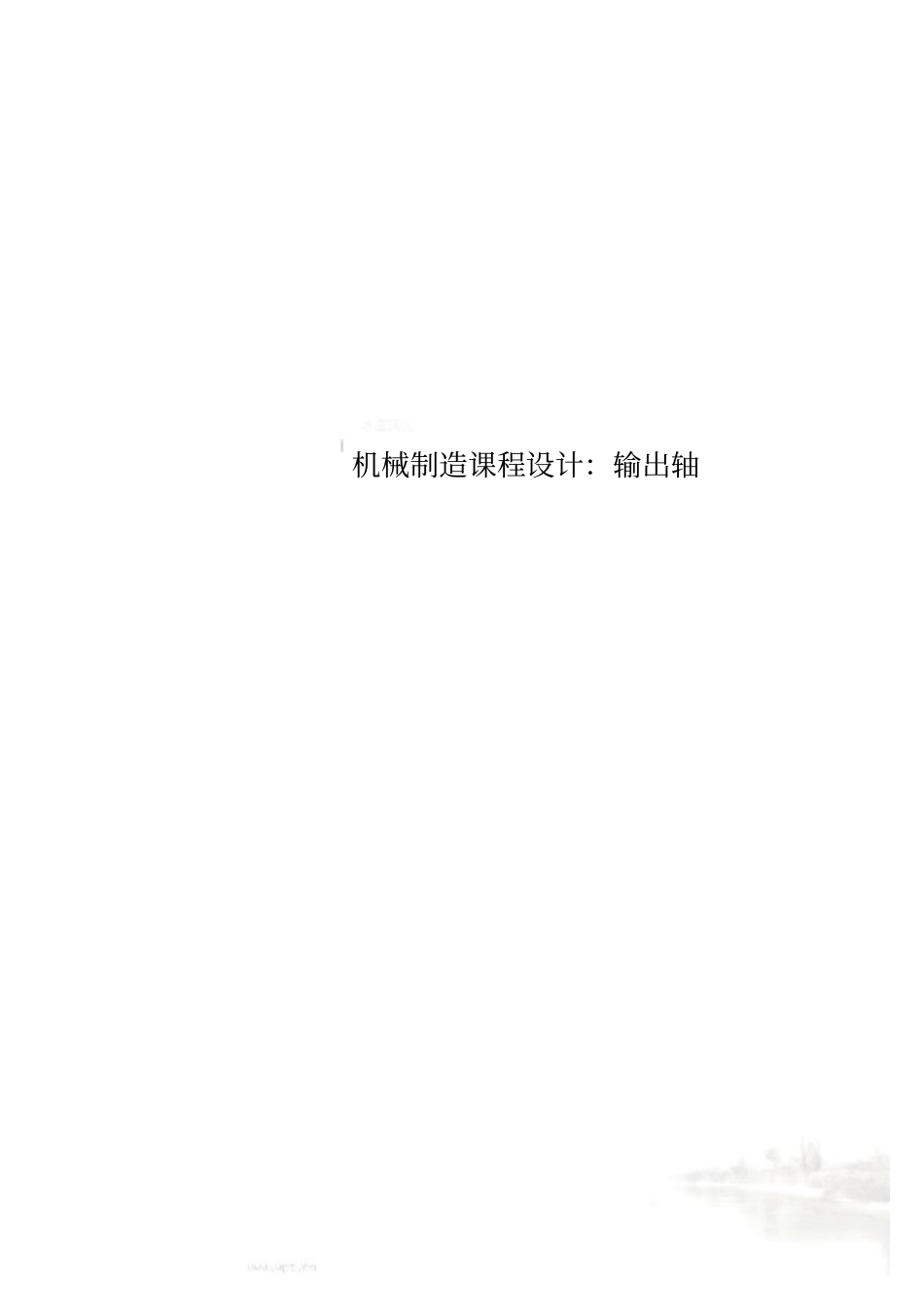

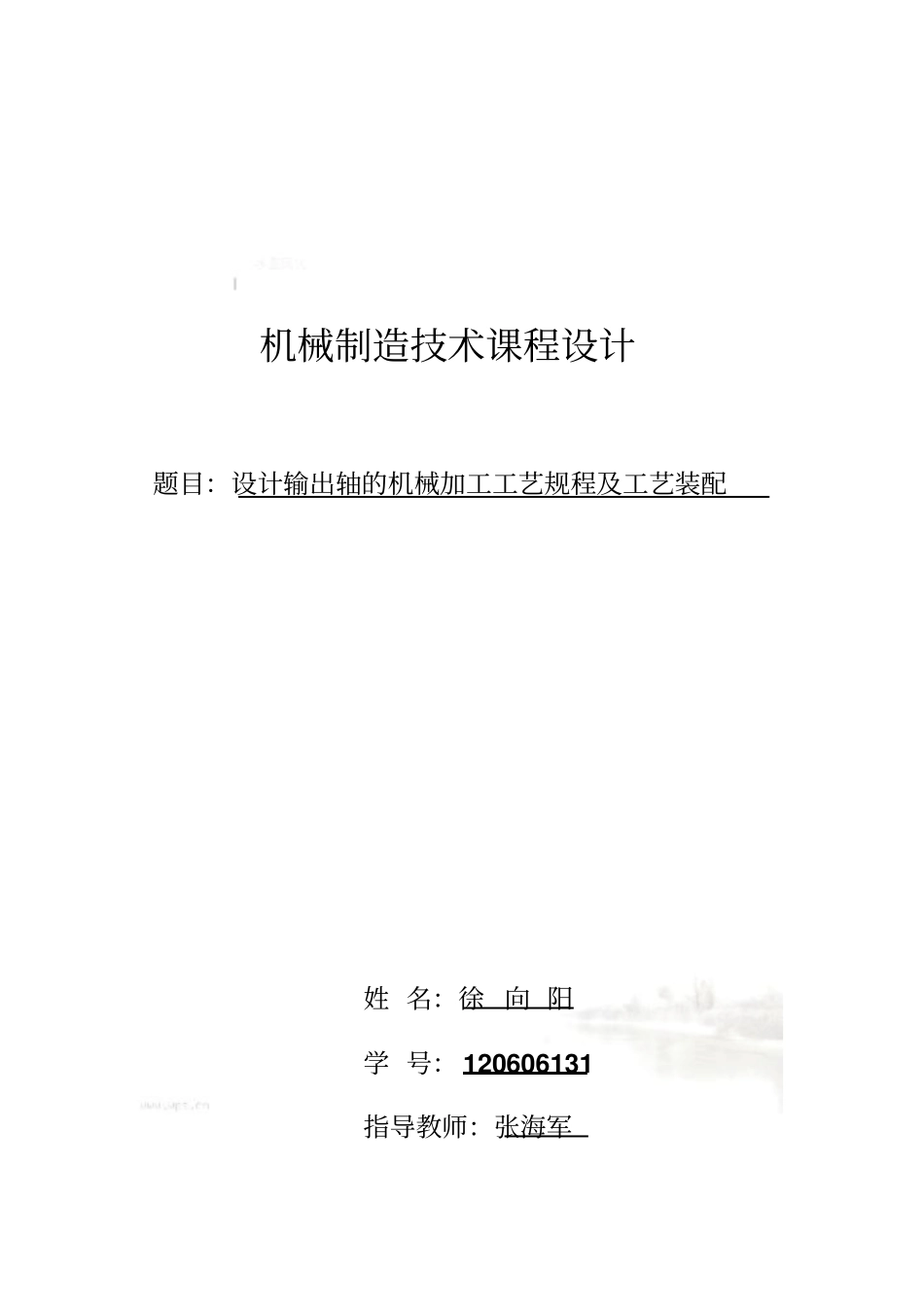

机械制造课程设计：输出轴机械制造技术课程设计题目：设计输出轴的机械加工工艺规程及工艺装配姓 名：徐 向 阳学 号： 120606131 指导教师：张海军二 O 一五年六月二十一日输出轴加工工艺及钻床夹具设计序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业之后进行的。这是我们进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际训练。因此，它在我们的大学学习生活中占有十分重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。我也相信通过课程设计能将零碎的知识点都联系起来，系统而全面的做好设计。本次课程设计是机械制造工艺学这门课程的一个阶段总结，是对课堂中学习的基本理论和在生产实习中学到的实践知识的一个实际应用过程。由于知识和经验所限，设计会有许多不足之处，所以恳请老师给予指导。一、零件的分析1、零件的作用题目所给定的零件车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力； 二是工作过程中经常承受载荷；三是支撑传动零部件。零件的材料为45 钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。综合技术要求等文件，选用铸件。2、零件的工艺分析从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有 φ 55、φ 60、φ 65、φ 75、φ 176的外圆柱面， φ 50、φ 80、φ 104的内圆柱表面， 10 个 φ 20的通孔，图中所给的尺寸精度高，大部分是 IT6 级；粗糙度方面表现在键槽两侧面、 φ 80内圆柱表面为 Ra3.2um,大端端面为 Ra3.2um,其余为 Ra12.5um，要求不高；位置要求较严格，表现在 φ 55的左端面、 φ 80内孔圆柱面对 φ 75、φ 60外圆轴线的跳动量为 0.04mm, φ 20 孔的轴线对 φ 80内孔轴线的位置度为φ 0.05mm,键槽对 φ 55外圆轴线的对称度为 .0.08mm；热处理方面需要调质处理，到 200HBW ，保持均匀。 通过分析该零件， 其布局合理， 方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。二、工艺规程设计（一）、定位基准的选择本零件为带孔的轴类零件， 孔是其设计基准 （亦是装配基准和测量基准），为避免由于基准不重合而产生的...
