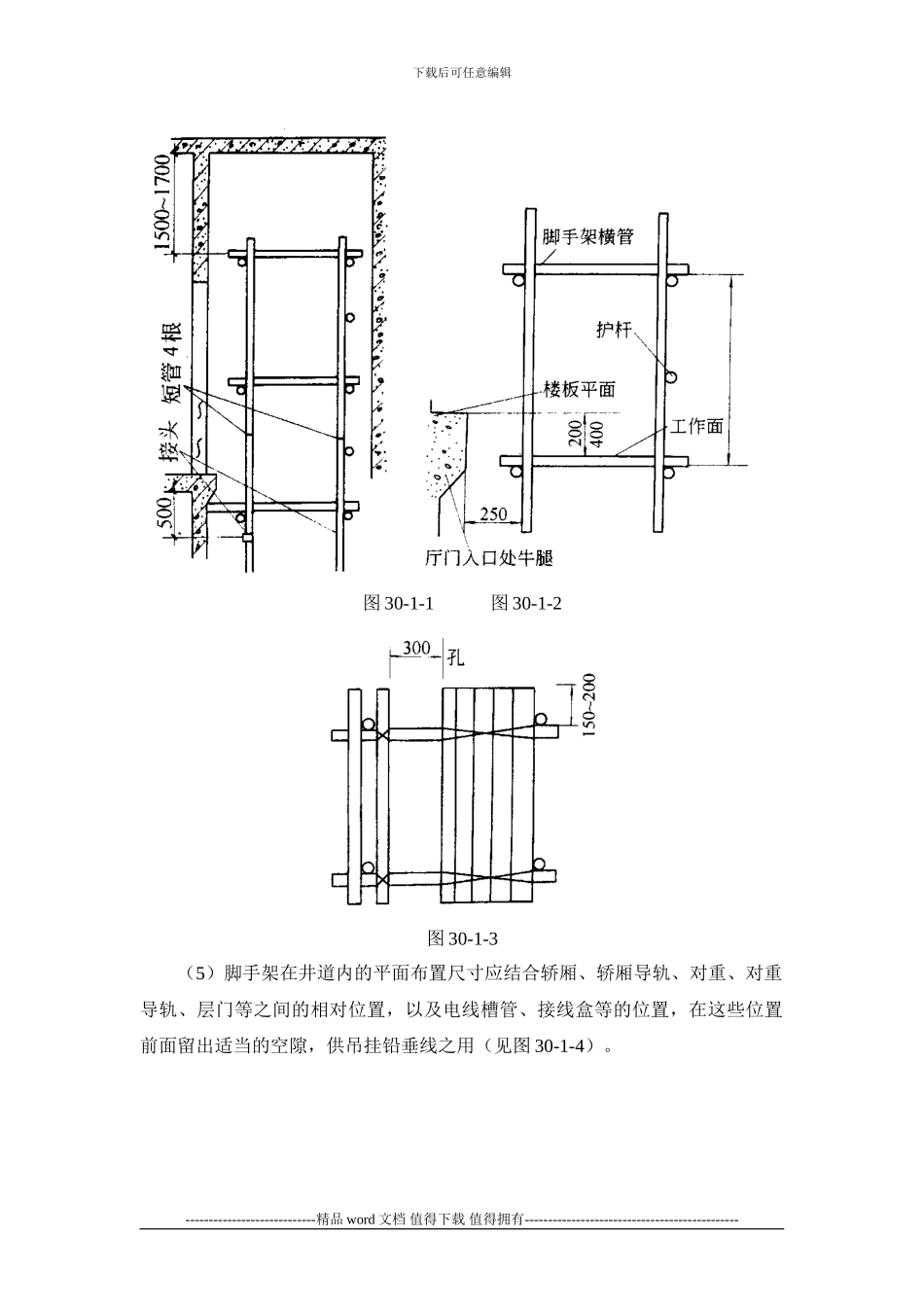

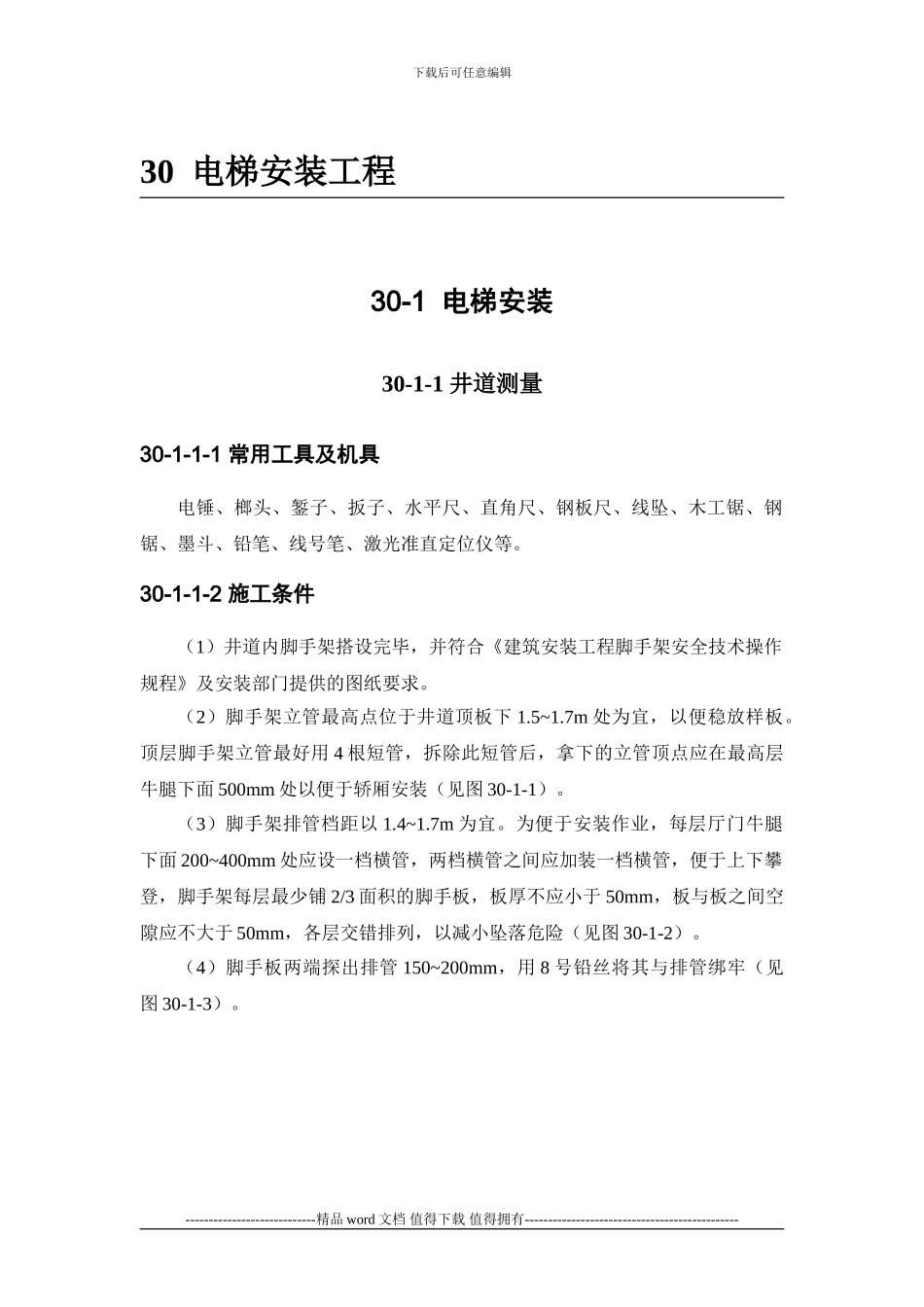

下载后可任意编辑30 电梯安装工程30-1 电梯安装30-1-1 井道测量30-1-1-1 常用工具及机具电锤、榔头、錾子、扳子、水平尺、直角尺、钢板尺、线坠、木工锯、钢锯、墨斗、铅笔、线号笔、激光准直定位仪等。30-1-1-2 施工条件（1）井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。（2）脚手架立管最高点位于井道顶板下 1.5~1.7m 处为宜，以便稳放样板。顶层脚手架立管最好用 4 根短管，拆除此短管后，拿下的立管顶点应在最高层牛腿下面 500mm 处以便于轿厢安装（见图 30-1-1）。（3）脚手架排管档距以 1.4~1.7m 为宜。为便于安装作业，每层厅门牛腿下面 200~400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺 2/3 面积的脚手板，板厚不应小于 50mm，板与板之间空隙应不大于 50mm，各层交错排列，以减小坠落危险（见图 30-1-2）。（4）脚手板两端探出排管 150~200mm，用 8 号铅丝将其与排管绑牢（见图 30-1-3）。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 图 30-1-1 图 30-1-2图 30-1-3（5）脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用（见图 30-1-4）。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 30-1-4（6）脚手架必须经过安全技术部门检查，验收合格后方可使用。（7）现场施工用电，照明用电必须符合国标《施工现场临时用电安全技术法律规范》的要求。（8）每部电梯井道照明应采纳 36V 的安全电压单独供电，且应在底层井道入口处设有电源开关，并有过载及短路保护。（9）每层应装有护罩的照明灯，并应有 3m 的可移动距离，或在适当位置设置手灯插座。底坑与顶层应有较强的照明，机房须有适当的照明。（10）各层厅门口必须设有良好的防护栏，并且各层厅门口及每块脚手板上应保持洁净无杂物。（11）实际测量顶层高度、底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。30-1-1-3 施工工艺流程搭设样板架→测量井道、确定基准线→样板就位，挂基准线→机房放线→使用激光准直定位仪确定基准线。1．搭设...
