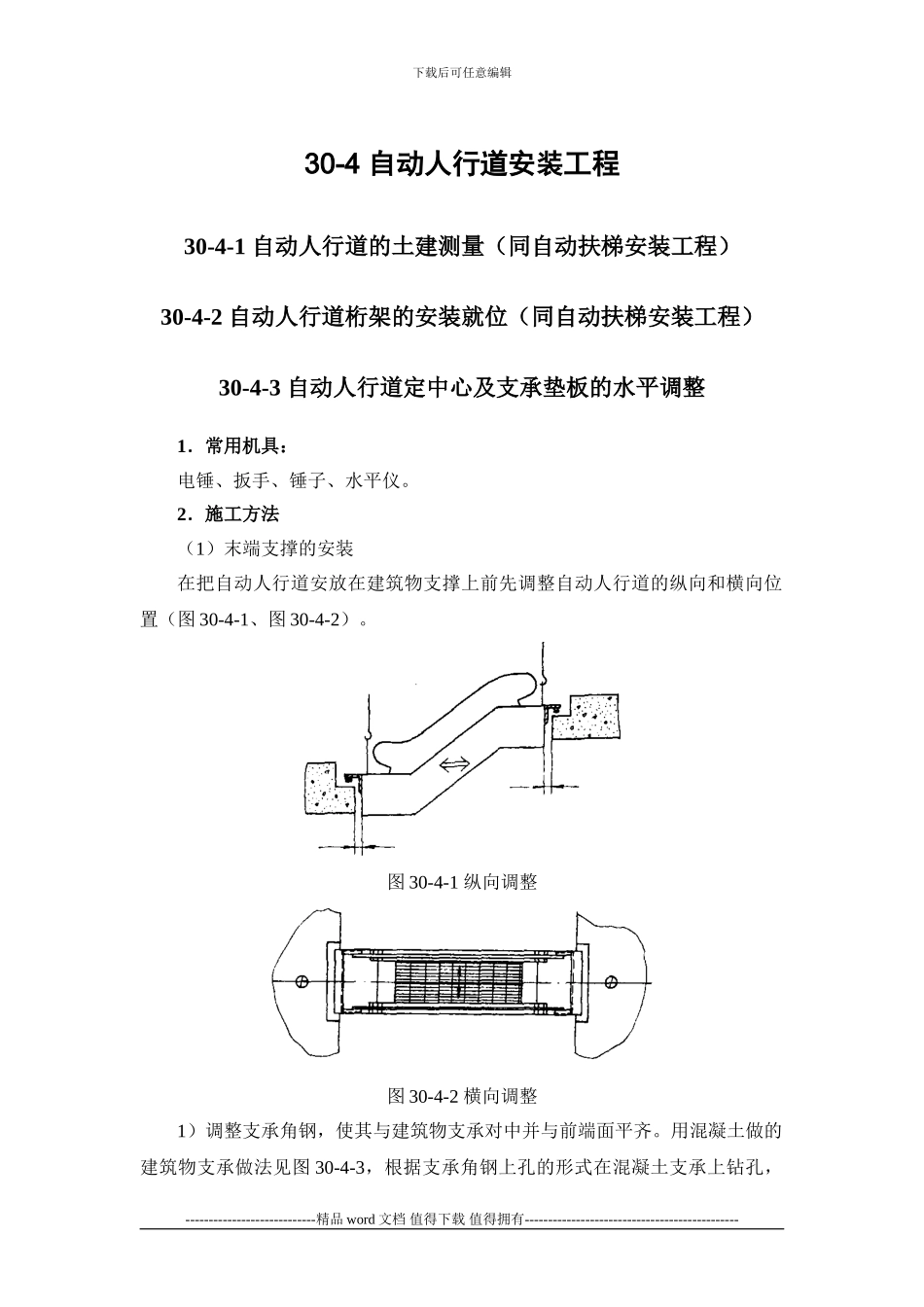

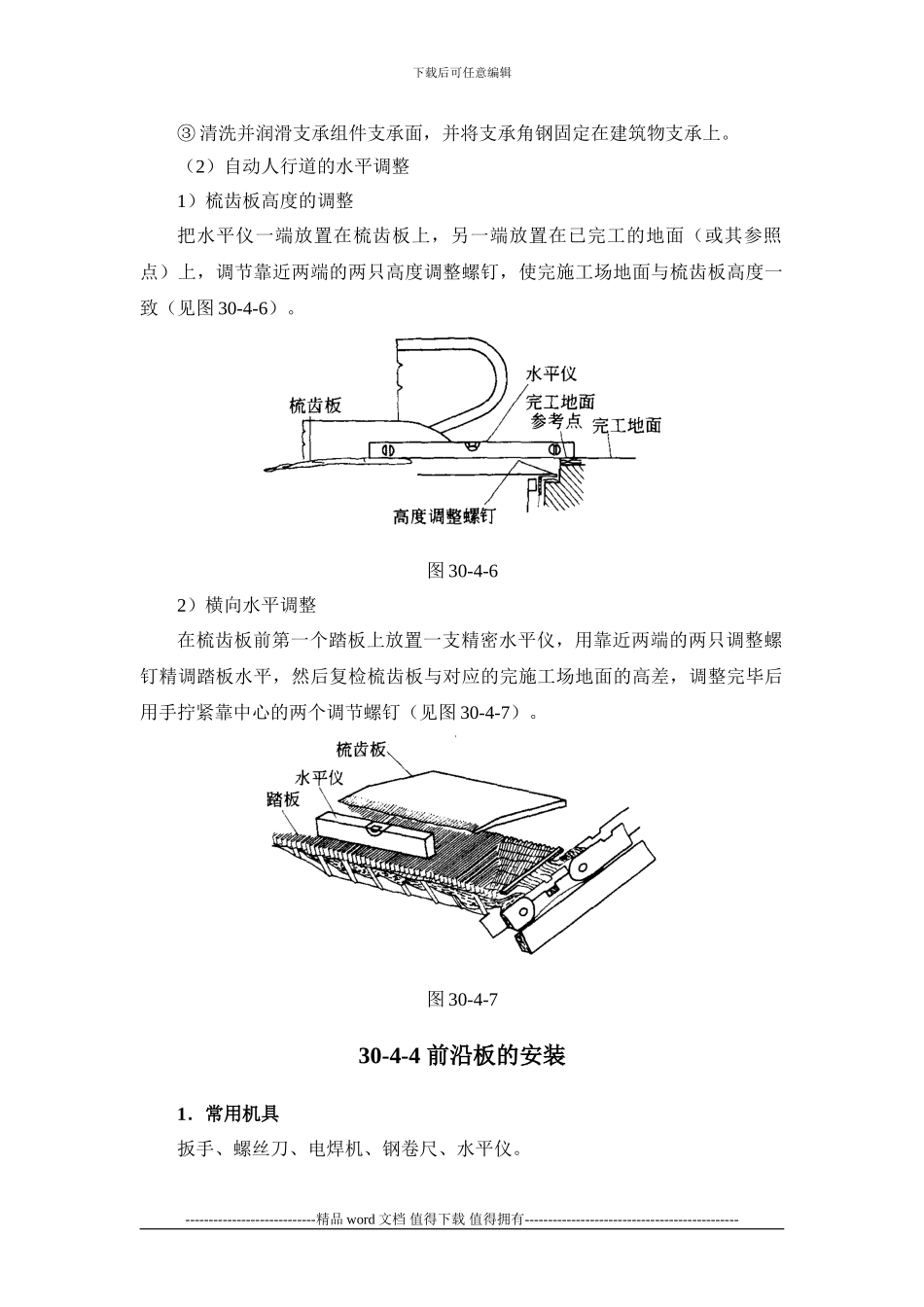

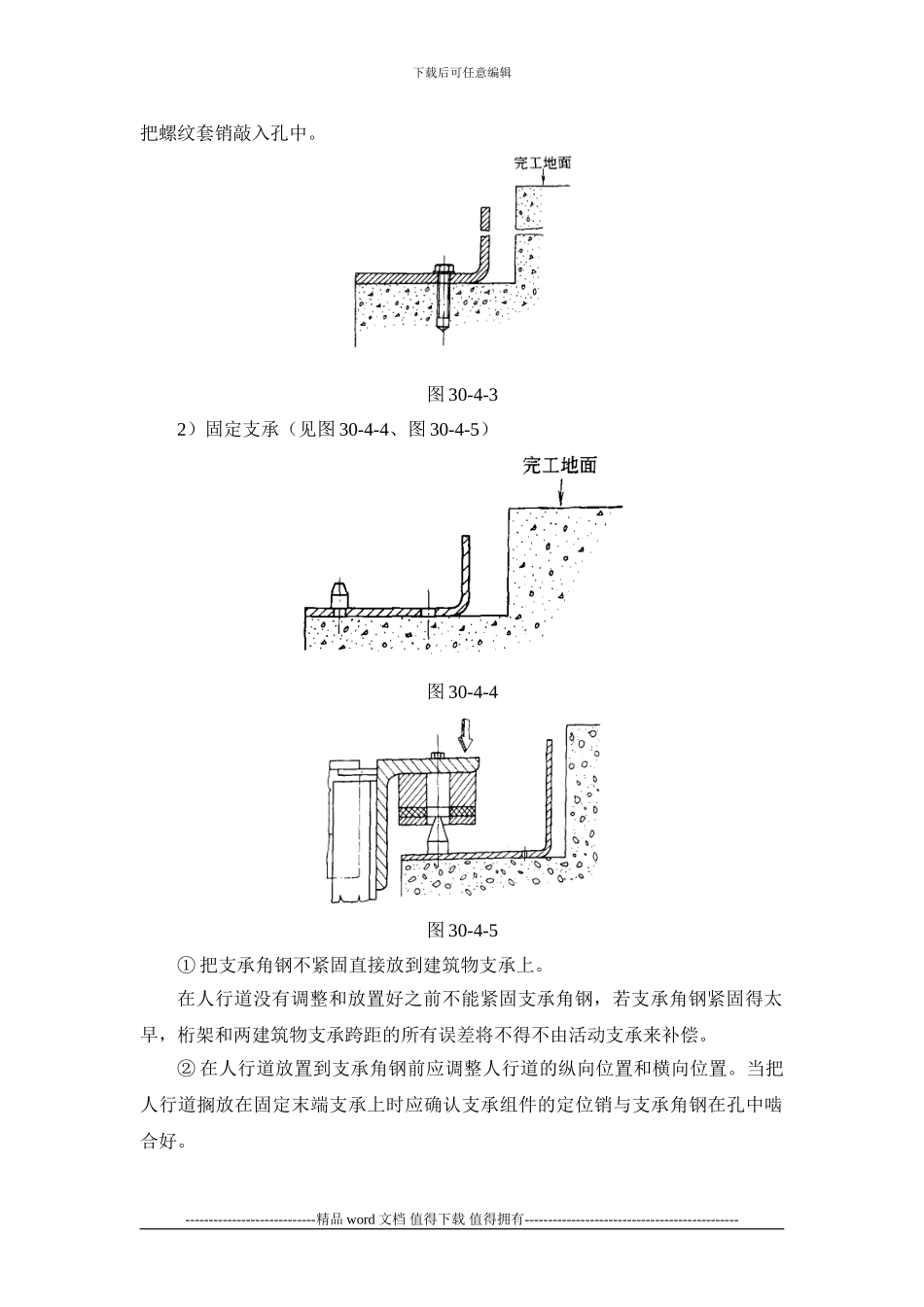

下载后可任意编辑30-4 自动人行道安装工程30-4-1 自动人行道的土建测量（同自动扶梯安装工程）30-4-2 自动人行道桁架的安装就位（同自动扶梯安装工程）30-4-3 自动人行道定中心及支承垫板的水平调整1．常用机具：电锤、扳手、锤子、水平仪。2．施工方法（1）末端支撑的安装在把自动人行道安放在建筑物支撑上前先调整自动人行道的纵向和横向位置（图 30-4-1、图 30-4-2）。图 30-4-1 纵向调整图 30-4-2 横向调整1）调整支承角钢，使其与建筑物支承对中并与前端面平齐。用混凝土做的建筑物支承做法见图 30-4-3，根据支承角钢上孔的形式在混凝土支承上钻孔，----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑把螺纹套销敲入孔中。图 30-4-32）固定支承（见图 30-4-4、图 30-4-5）图 30-4-4图 30-4-5① 把支承角钢不紧固直接放到建筑物支承上。在人行道没有调整和放置好之前不能紧固支承角钢，若支承角钢紧固得太早，桁架和两建筑物支承跨距的所有误差将不得不由活动支承来补偿。② 在人行道放置到支承角钢前应调整人行道的纵向位置和横向位置。当把人行道搁放在固定末端支承上时应确认支承组件的定位销与支承角钢在孔中啮合好。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑③ 清洗并润滑支承组件支承面，并将支承角钢固定在建筑物支承上。（2）自动人行道的水平调整1）梳齿板高度的调整把水平仪一端放置在梳齿板上，另一端放置在已完工的地面（或其参照点）上，调节靠近两端的两只高度调整螺钉，使完施工场地面与梳齿板高度一致（见图 30-4-6）。图 30-4-62）横向水平调整在梳齿板前第一个踏板上放置一支精密水平仪，用靠近两端的两只调整螺钉精调踏板水平，然后复检梳齿板与对应的完施工场地面的高差，调整完毕后用手拧紧靠中心的两个调节螺钉（见图 30-4-7）。图 30-4-730-4-4 前沿板的安装1．常用机具扳手、螺丝刀、电焊机、钢卷尺、水平仪。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2．施工条件安装前沿板前，自动人行道必须就位且与楼层完施工场地面调平，定位螺栓就位。3．施工方法（1）框架安装（图 30-4-8、图 30-4-9）图 30-4-8图 30-4-9将前...
