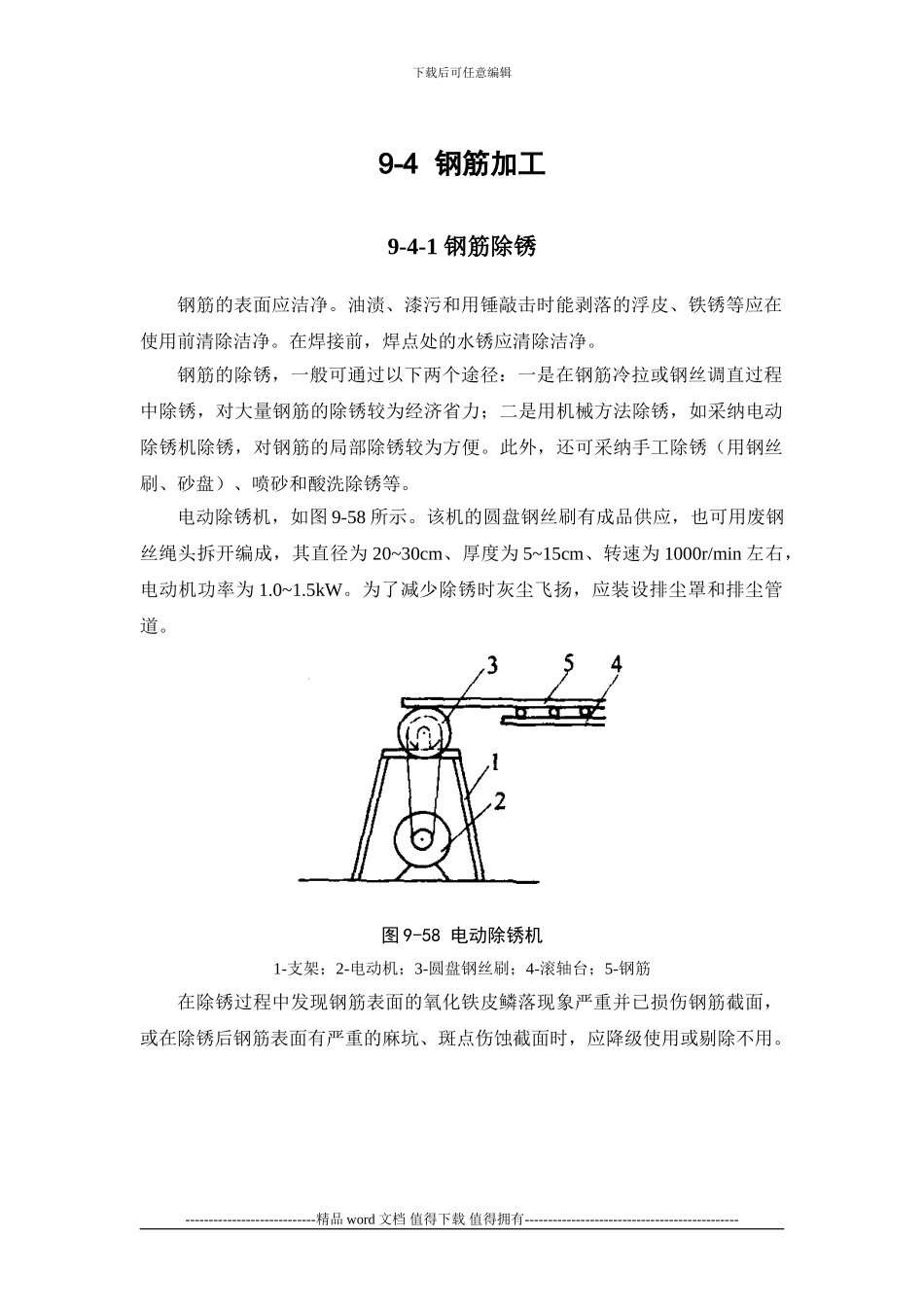

下载后可任意编辑9-4 钢筋加工9-4-1 钢筋除锈钢筋的表面应洁净。油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除洁净。在焊接前，焊点处的水锈应清除洁净。钢筋的除锈，一般可通过以下两个途径：一是在钢筋冷拉或钢丝调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采纳电动除锈机除锈，对钢筋的局部除锈较为方便。此外，还可采纳手工除锈（用钢丝刷、砂盘）、喷砂和酸洗除锈等。电动除锈机，如图 9-58 所示。该机的圆盘钢丝刷有成品供应，也可用废钢丝绳头拆开编成，其直径为 20~30cm、厚度为 5~15cm、转速为 1000r/min 左右，电动机功率为 1.0~1.5kW。为了减少除锈时灰尘飞扬，应装设排尘罩和排尘管道。图 9-58 电动除锈机1-支架；2-电动机；3-圆盘钢丝刷；4-滚轴台；5-钢筋在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑9-4-2 钢筋调直9-4-2-1 机具设备1．钢筋调直机钢筋调直机的技术性能，见表 9-29。图 9-59 为 GT3/8 型钢筋调直机外形。钢筋调直机技术性能 表 9-29机械型号钢筋直径（mm）调直速度（m/min）断料长度（mm）电机功率（kW）外形尺寸（mm）长×宽×高机重（kg）GT3/83~840、65300~65009.251854×741×14001280GT6/126~1236、54、72300~650012.61770×535×14571230注：表中所列的钢筋调直机断料长度误差均≤3mm。图 9-59 GT3/8 型钢筋调直机2．数控钢筋调直切断机数控钢筋调直切断机是在原有调直机的基础上应用电子控制仪，准确控制钢丝断料长度，并自动计数。该机的工作原理，如图 9-60 所示。在该机摩擦轮（周长 100mm）的同轴上装有一个穿孔光电盘（分为 100 等分），光电盘的一侧装有一只小灯泡，另一侧装有一只光电管。当钢筋通过摩擦轮带动光电盘时，灯泡光线通过每个小孔照射光电管，就被光电管接收而产生脉冲讯号（每次讯号为钢筋长 1mm），控制仪长度部位数字上立即示出相应读数。当信号积累到给定数字（即钢丝调直到所指定长度）时，控制仪立即发出指令，使切断装置切断钢丝。与此同时长度部位数字回到零，根数部位数字示出根数，这样连续作业，当根数信号积累至给定数字时，即自动切断电源，停止运转。---------------...
