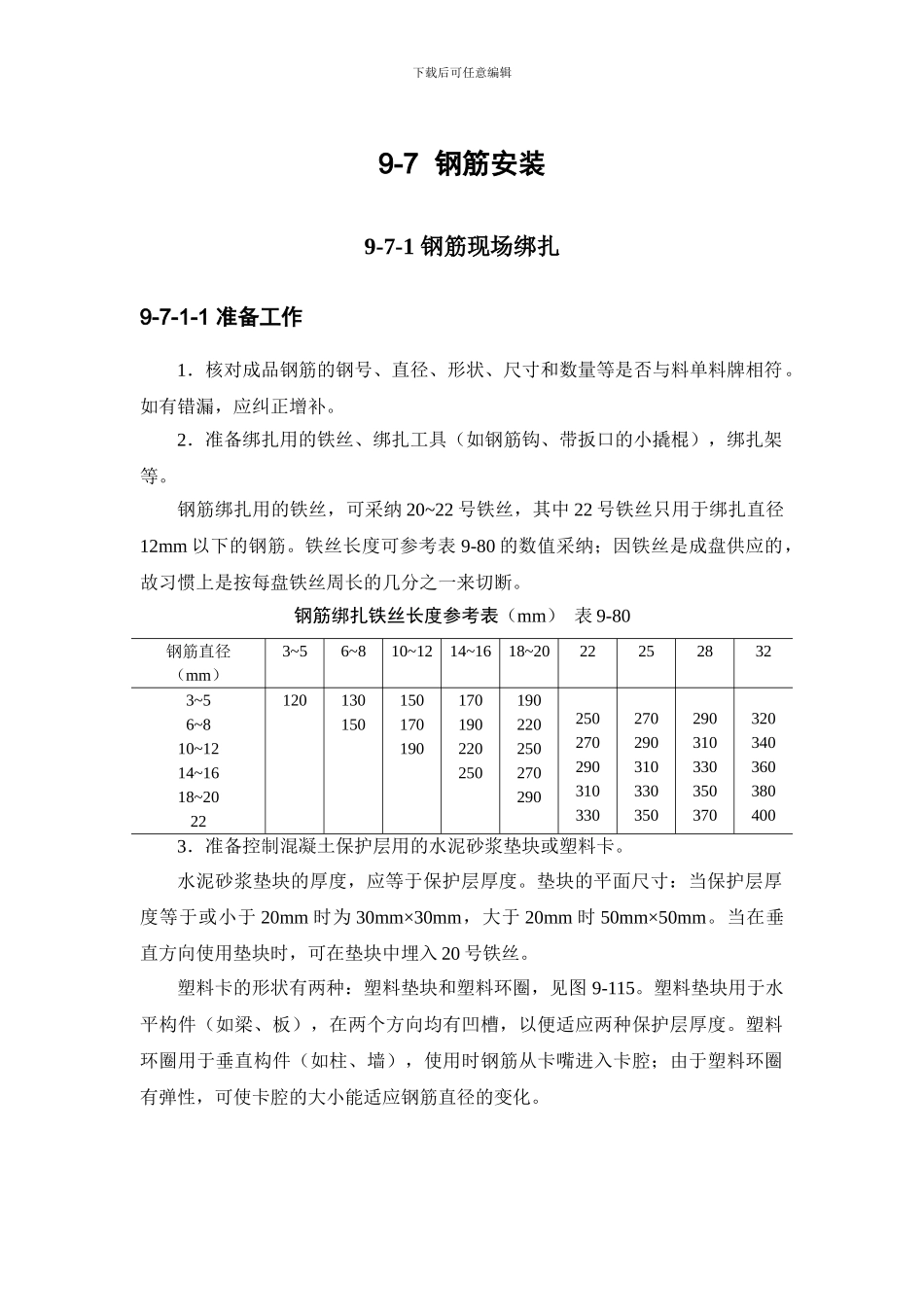

下载后可任意编辑9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏，应纠正增补。2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。钢筋绑扎用的铁丝，可采纳 20~22 号铁丝，其中 22 号铁丝只用于绑扎直径12mm 以下的钢筋。铁丝长度可参考表 9-80 的数值采纳；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。钢筋绑扎铁丝长度参考表（mm） 表 9-80钢筋直径（mm）3~56~810~1214~1618~20222528323~56~810~1214~1618~20221201301501501701901701902202501902202502702902502702903103302702903103303502903103303503703203403603804003．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。水泥砂浆垫块的厚度，应等于保护层厚度。垫块的平面尺寸：当保护层厚度等于或小于 20mm 时为 30mm×30mm，大于 20mm 时 50mm×50mm。当在垂直方向使用垫块时，可在垫块中埋入 20 号铁丝。塑料卡的形状有两种：塑料垫块和塑料环圈，见图 9-115。塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。下载后可任意编辑图 9-115 控制混凝土保护层用的塑料卡（a）塑料垫块；（b）塑料环圈4．划出钢筋位置线。平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。钢筋接头的位置，应根据来料规格，结合 9-2-1-3 条对有关接头位置、数量的规定，使其错开，在模板上划线。5．绑扎形式复杂的结构部位时，应先讨论逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。9-7-1-2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。同一连接区段内，纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求，可参照 9-2-1-3条的有关规定。绑扎搭接接头中钢筋的横向间距不应小于钢筋直径，且不应小于 25mm。3．当纵向受拉钢筋的绑扎搭接接头面积百分率不大于 25％时，其最小搭...
