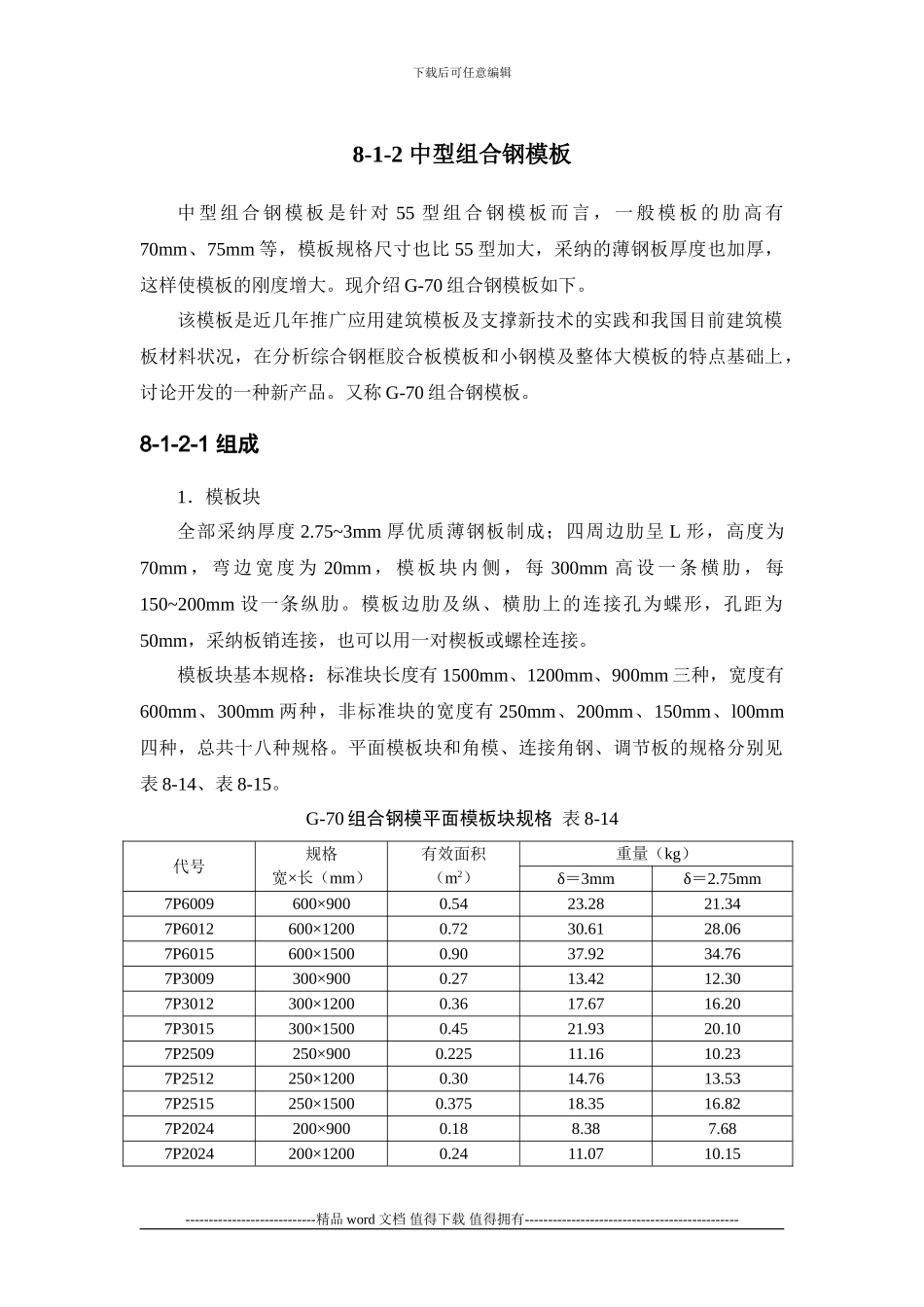

下载后可任意编辑8-1-2 中型组合钢模板中 型 组 合 钢 模 板 是 针 对 55 型 组 合 钢 模 板 而 言 ， 一 般 模 板 的 肋 高 有70mm、75mm 等，模板规格尺寸也比 55 型加大，采纳的薄钢板厚度也加厚，这样使模板的刚度增大。现介绍 G-70 组合钢模板如下。该模板是近几年推广应用建筑模板及支撑新技术的实践和我国目前建筑模板材料状况，在分析综合钢框胶合板模板和小钢模及整体大模板的特点基础上，讨论开发的一种新产品。又称 G-70 组合钢模板。8-1-2-1 组成1．模板块全部采纳厚度 2.75~3mm 厚优质薄钢板制成；四周边肋呈 L 形，高度为70mm ， 弯 边 宽 度 为 20mm ， 模 板 块 内 侧 ， 每 300mm 高 设 一 条 横 肋 ， 每150~200mm 设一条纵肋。模板边肋及纵、横肋上的连接孔为蝶形，孔距为50mm，采纳板销连接，也可以用一对楔板或螺栓连接。模板块基本规格：标准块长度有 1500mm、1200mm、900mm 三种，宽度有600mm、300mm 两种，非标准块的宽度有 250mm、200mm、150mm、l00mm四种，总共十八种规格。平面模板块和角模、连接角钢、调节板的规格分别见表 8-14、表 8-15。G-70 组合钢模平面模板块规格 表 8-14代号规格宽×长（mm）有效面积（m2）重量（kg）δ＝3mmδ＝2.75mm7P6009600×9000.5423.2821.347P6012600×12000.7230.6128.067P6015600×15000.9037.9234.767P3009300×9000.2713.4212.307P3012300×12000.3617.6716.207P3015300×15000.4521.9320.107P2509250×9000.22511.1610.237P2512250×12000.3014.7613.537P2515250×15000.37518.3516.827P2024200×9000.188.387.687P2024200×12000.2411.0710.15----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑7P2024200×15000.3013.7812.637P1509150×9000.1356.976.397P1512150×12000.189.238.467P1515150×15000.22511.4810.527P1009100×9000.095.615.147P1012100×12000.127.436.817P1015100×15000.159.268.49角模、连接角钢、调节板规格 表 8-15名称代号规格（mm）有效面积（m2）重量（kg）δ＝3mmδ＝2.75mm阴角模7E1059150×150×9000.2711.0610.14阴角模7E1512150×150×12000.3614.6413.42阴角模7E1515150×150×15000.4518.2016.69阳角模7Y1509150×150×9000.2711.6210.65阳角模7Y1512150×150×12000.3615.3014....
