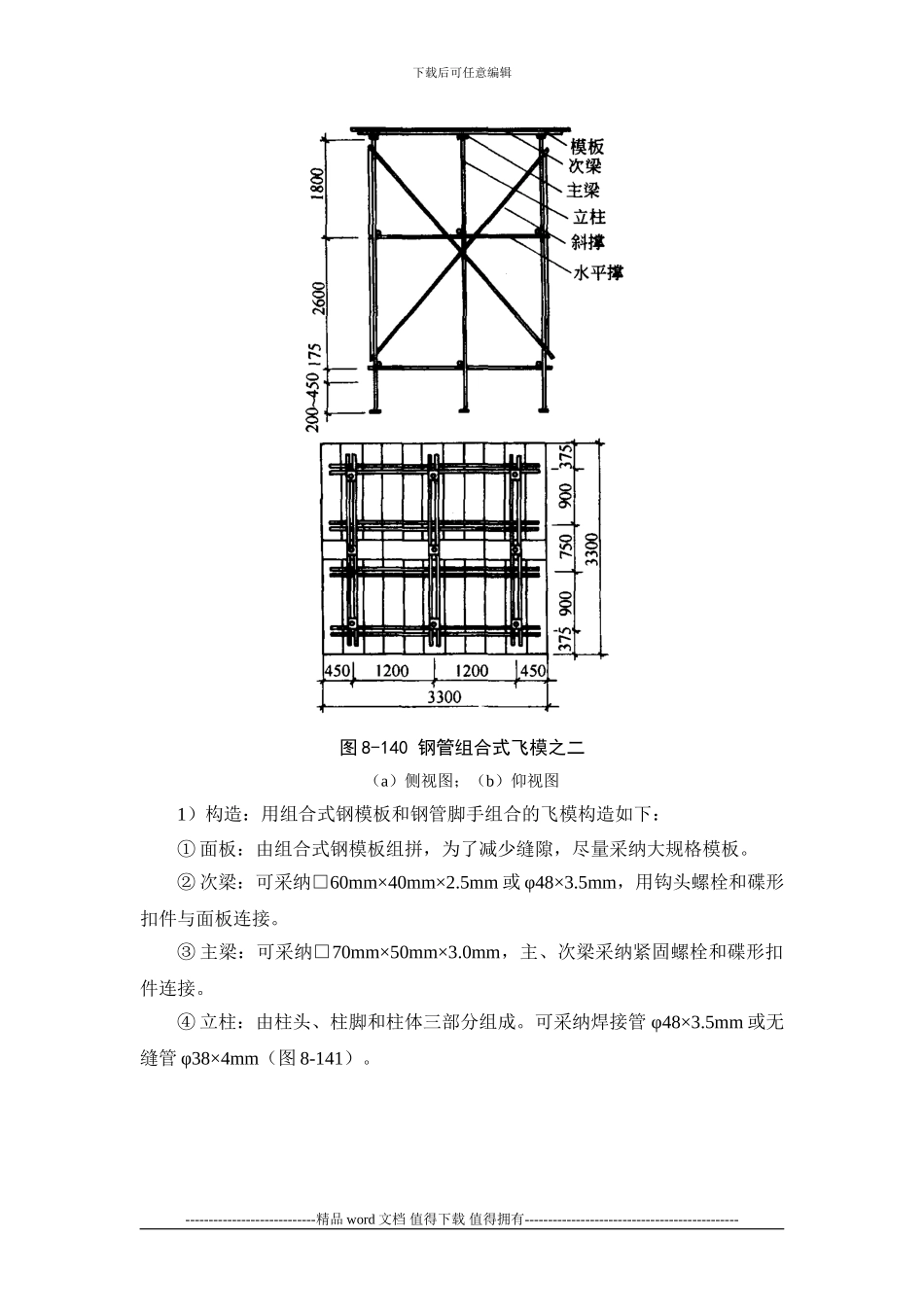

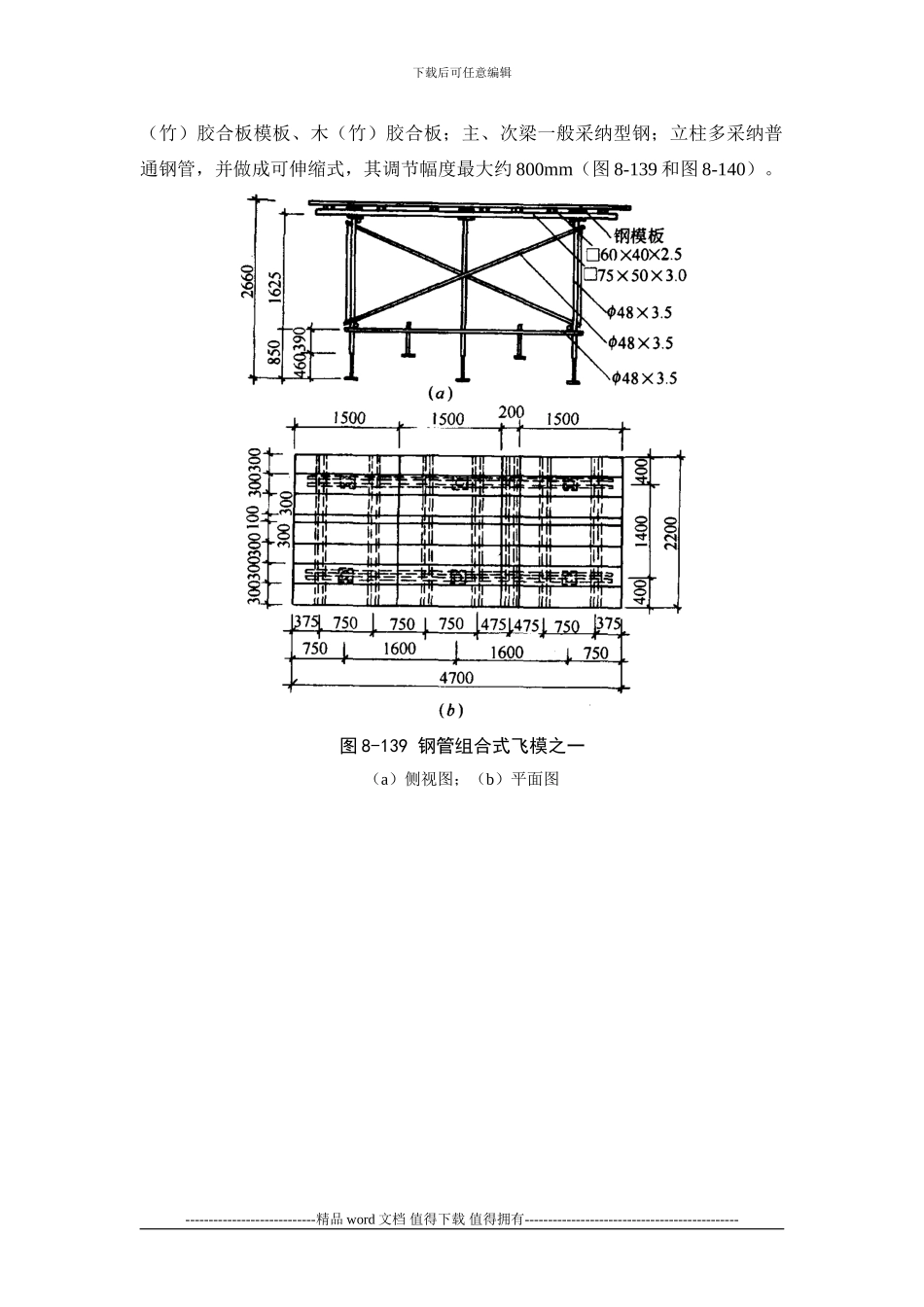

下载后可任意编辑8-2-4 飞模飞模是一种大型工具式模板，因其外形如桌，故又称桌模或台模。由于它可以借助起重机械从已浇筑完混凝土的楼板下吊运飞出转移到上层重复使用，故称飞模。飞模主要由平台板、支撑系统（包括梁、支架、支撑、支腿等）和其他配件（如升降和行走机构等）组成。适用于大开间、大柱网、大进深的现浇钢筋混凝土楼盖施工，尤其适用于现浇板柱结构（无柱帽）楼盖的施工。飞模的规格尺寸，主要根据建筑物结构的开间（柱网）和进深尺寸以及起重机械的吊运能力来确定，一般按开间（柱网）乘以进深尺寸设置一台或多台。飞模按其支承方式分以下两类：我国目前采纳较多的是伸缩支腿式，无支腿式只在个别工程中采纳。采纳飞模用于现浇钢筋混凝土楼盖的施工，具有以下特点：（1）楼盖模板一次组装重复使用，从而减少了逐层组装、支拆模板的工序，简化了模板支拆工艺，节约了模板支拆用工，加快了施工进度。（2）由于模板在施工过程中不再落地，从而可以减少临时堆放模板的场地。8-2-4-1 常用的几种飞模1．立柱式飞模立柱式飞模是飞模中最基本的一种类型，由于它构造比较简单，制作和施工也比较简便，故首先得到广泛应用。立柱式飞模主要由面板、主次（纵横）梁和立柱（构架）三大部分组成，另外辅助配备有斜支撑、调节螺旋等。立柱常做成可以伸缩形式。（1）钢管组合式飞模是我国进展较早的一种立柱式飞模，可以根据工程结构的具体情况和起重设备的能力进行设计。钢管组合式飞模的面板，一般可以采纳组合式钢模板，亦可采纳钢框木----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（竹）胶合板模板、木（竹）胶合板；主、次梁一般采纳型钢；立柱多采纳普通钢管，并做成可伸缩式，其调节幅度最大约 800mm（图 8-139 和图 8-140）。图 8-139 钢管组合式飞模之一（a）侧视图；（b）平面图----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 8-140 钢管组合式飞模之二（a）侧视图；（b）仰视图1）构造：用组合式钢模板和钢管脚手组合的飞模构造如下：① 面板：由组合式钢模板组拼，为了减少缝隙，尽量采纳大规格模板。② 次梁：可采纳□60mm×40mm×2.5mm 或 φ48×3.5mm，用钩头螺栓和碟形扣件与面板连接。③ 主梁：可采纳□70mm×50mm×3.0mm，主、次梁采...
