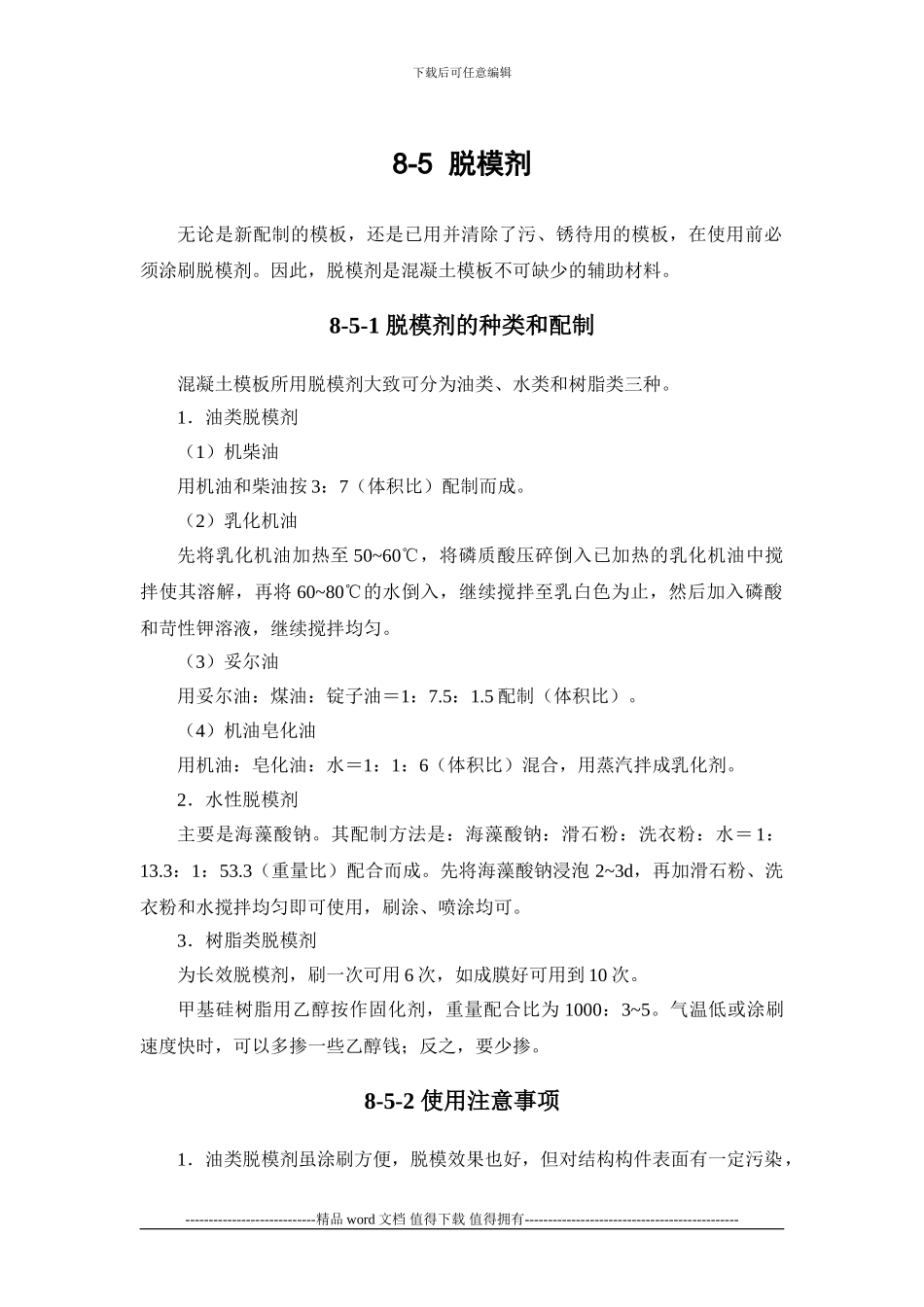

下载后可任意编辑8-5 脱模剂无论是新配制的模板，还是已用并清除了污、锈待用的模板，在使用前必须涂刷脱模剂
因此，脱模剂是混凝土模板不可缺少的辅助材料
8-5-1 脱模剂的种类和配制混凝土模板所用脱模剂大致可分为油类、水类和树脂类三种
1．油类脱模剂（1）机柴油用机油和柴油按 3：7（体积比）配制而成
（2）乳化机油先将乳化机油加热至 50~60℃，将磷质酸压碎倒入已加热的乳化机油中搅拌使其溶解，再将 60~80℃的水倒入，继续搅拌至乳白色为止，然后加入磷酸和苛性钾溶液，继续搅拌均匀
（3）妥尔油用妥尔油：煤油：锭子油＝1：7
5 配制（体积比）
（4）机油皂化油用机油：皂化油：水＝1：1：6（体积比）混合，用蒸汽拌成乳化剂
2．水性脱模剂主要是海藻酸钠
其配制方法是：海藻酸钠：滑石粉：洗衣粉：水＝1：13
3：1：53
3（重量比）配合而成
先将海藻酸钠浸泡 2~3d，再加滑石粉、洗衣粉和水搅拌均匀即可使用，刷涂、喷涂均可
3．树脂类脱模剂为长效脱模剂，刷一次可用 6 次，如成膜好可用到 10 次
甲基硅树脂用乙醇按作固化剂，重量配合比为 1000：3~5
气温低或涂刷速度快时，可以多掺一些乙醇钱；反之，要少掺

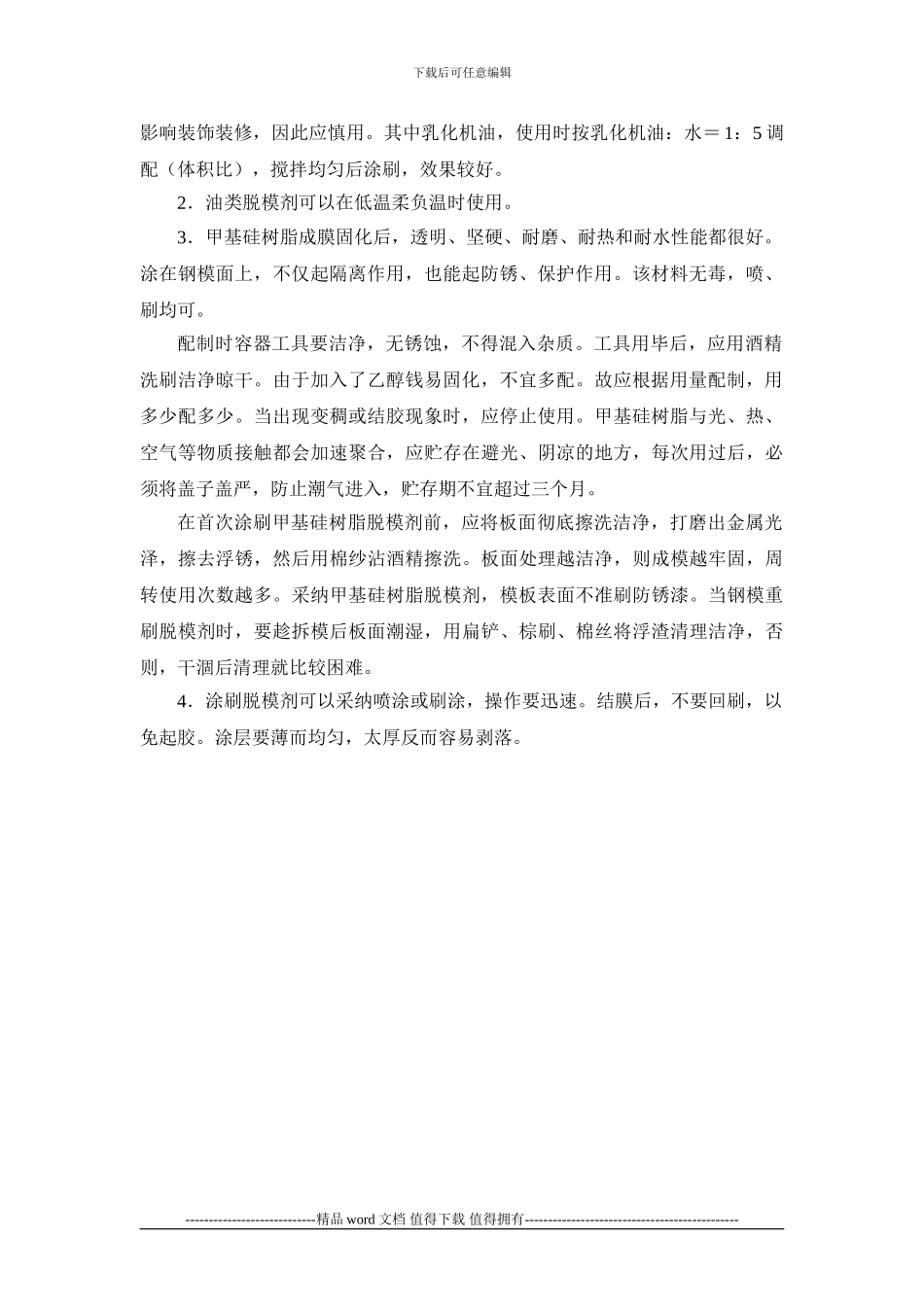

8-5-2 使用注意事项1．油类脱模剂虽涂刷方便，脱模效果也好，但对结构构件表面有一定污染，----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑影响装饰装修，因此应慎用
其中乳化机油，使用时按乳化机油：水＝ 1：5 调配（体积比），搅拌均匀后涂刷，效果较好
2．油类脱模剂可以在低温柔负温时使用
3．甲基硅树脂成膜固化后，透明、坚硬、耐磨、耐热和耐水性能都很好
涂在钢模面上，不仅起隔离作用，也能起防锈、保护作
