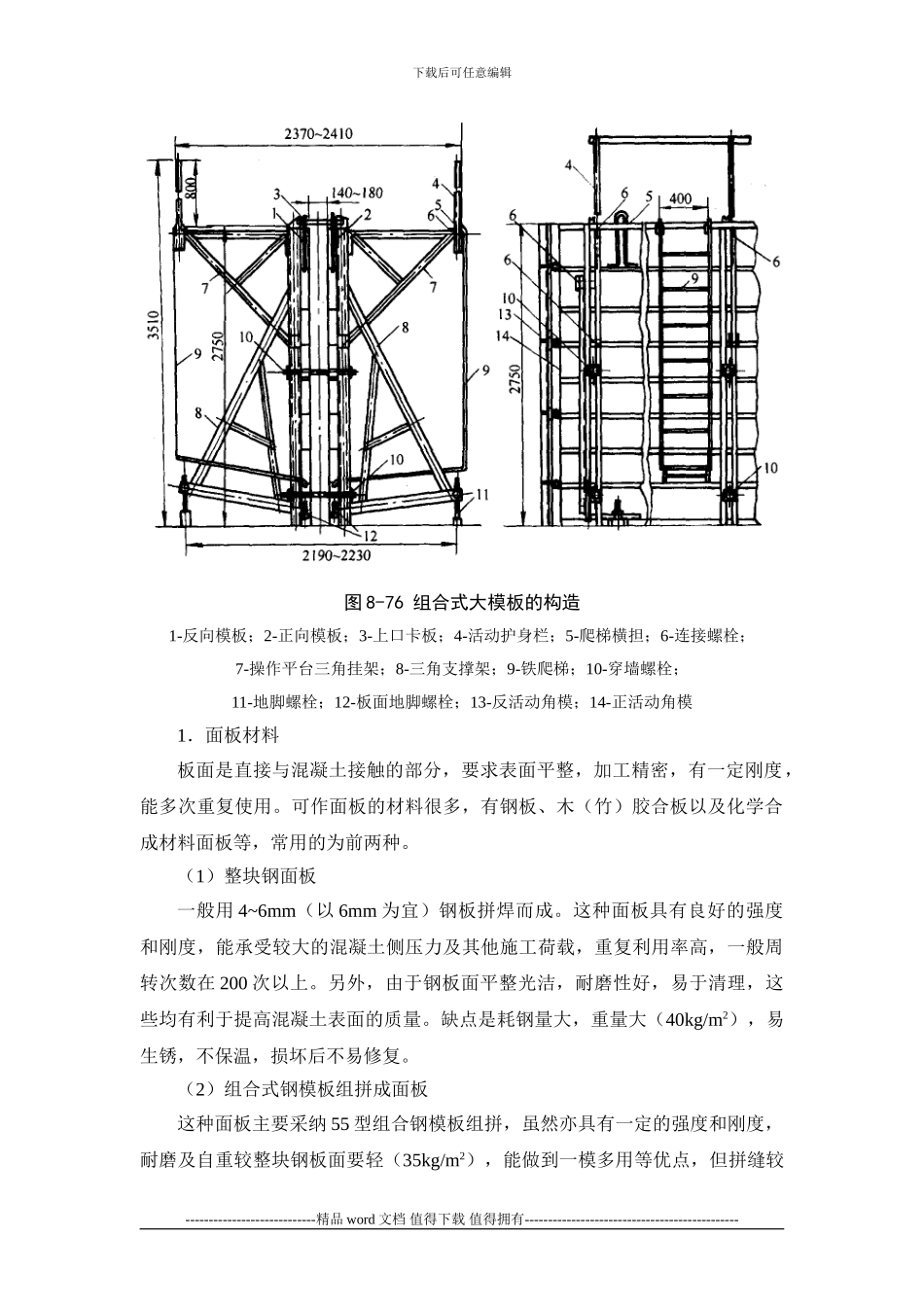

下载后可任意编辑8-2 工具式模板工具式模板，是针对工程结构构件的特点，研制开发的一种可以持续周转使用的专用性模板。8-2-1 大模板大模板是进行现浇剪力墙结构施工的一种工具式模板，一般配以相应的起重吊装机械，通过合理的施工组织安排，以机械化施工方式在现场浇筑混凝土竖向（主要是墙、壁）结构构件。其特点是：以建筑物的开间、进深、层高为标准化的基础，以大模板为主要手段，以现浇混凝土墙体为主导工序，组织进行有节奏的均衡施工。为此，也要求建筑和结构设计能做到标准化，以使模板能做到周转通用。我国从 1974 年开始进行大模板建筑技术的讨论，先后在北京、沈阳、上海、天津、大连和广州，陆续兴建了一批多、高层住宅和宾馆、饭店，并于 1979 年12 月通过了“大模板建筑成套技术”鉴定，荣获原国家建筑工程总局优秀科研成果一等奖，其中“内浇外砌”多层抗震住宅建筑体系成套技术，获得了全国制造发明奖。目前，大模板工艺已成为剪力墙结构工业化施工的主要方法之一。8-2-1-1 大模板构造大模板由板面结构、支撑系统和操作平台以及附件组成，见图 8-76。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 8-76 组合式大模板的构造1-反向模板；2-正向模板；3-上口卡板；4-活动护身栏；5-爬梯横担；6-连接螺栓；7-操作平台三角挂架；8-三角支撑架；9-铁爬梯；10-穿墙螺栓；11-地脚螺栓；12-板面地脚螺栓；13-反活动角模；14-正活动角模1．面板材料板面是直接与混凝土接触的部分，要求表面平整，加工精密，有一定刚度，能多次重复使用。可作面板的材料很多，有钢板、木（竹）胶合板以及化学合成材料面板等，常用的为前两种。（1）整块钢面板一般用 4~6mm（以 6mm 为宜）钢板拼焊而成。这种面板具有良好的强度和刚度，能承受较大的混凝土侧压力及其他施工荷载，重复利用率高，一般周转次数在 200 次以上。另外，由于钢板面平整光洁，耐磨性好，易于清理，这些均有利于提高混凝土表面的质量。缺点是耗钢量大，重量大（40kg/m2），易生锈，不保温，损坏后不易修复。（2）组合式钢模板组拼成面板这种面板主要采纳 55 型组合钢模板组拼，虽然亦具有一定的强度和刚度，耐磨及自重较整块钢板面要轻（35kg/m2），能做到一模多用等优点，但拼缝较----------------------------精品 word 文档 值得下载 值得拥有-----------------------...
