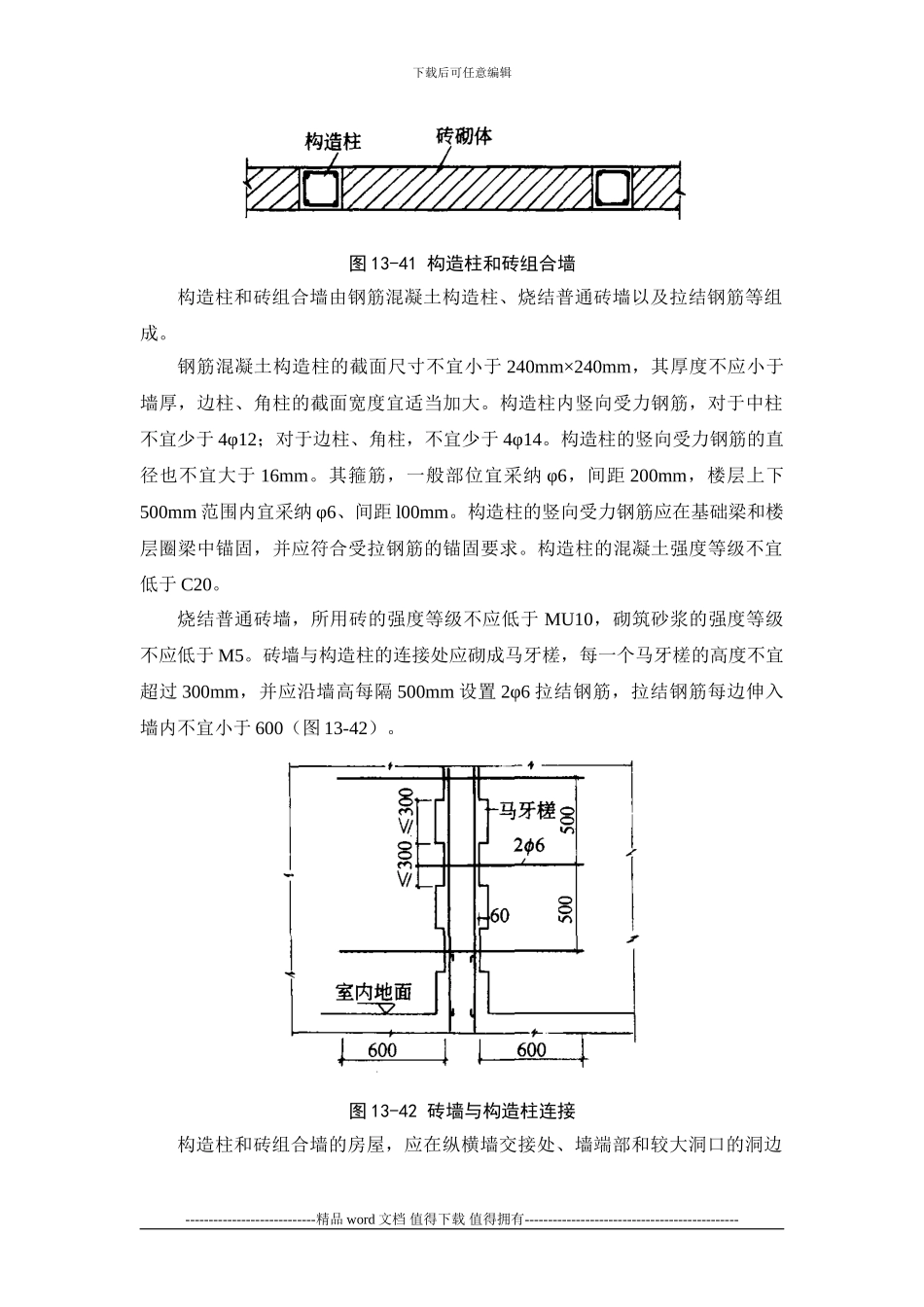

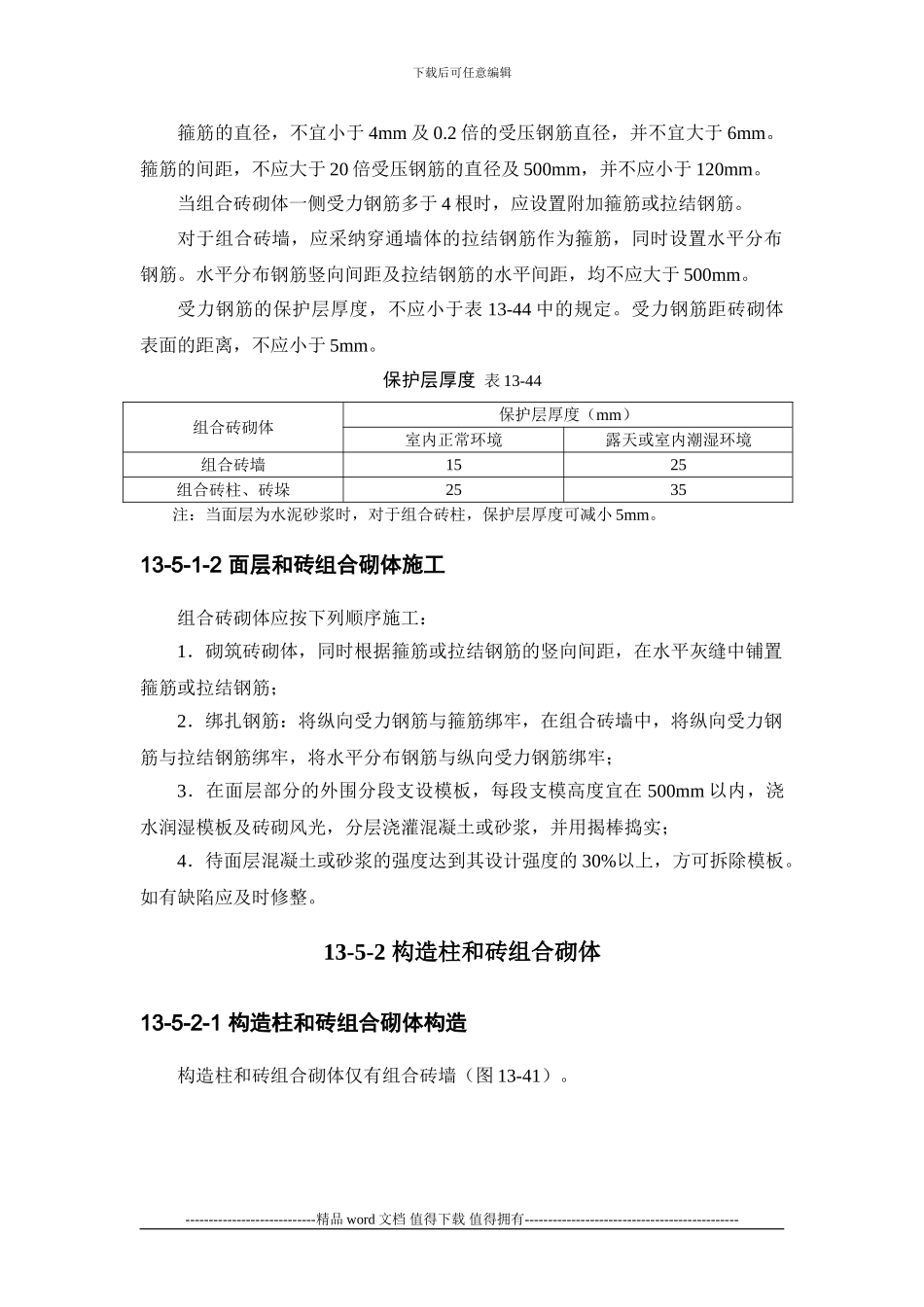

下载后可任意编辑13-5 配筋砌体工程13-5-1 面层和砖组合砌体13-5-1-1 面层和砖组合砌体构造面层和砖组合砌体有组合砖柱、组合砖垛、组合砖墙（图 13-40）。图 13-40 面层和砖组合砌体面层和砖组合砌体由烧结普通砖砌体、混凝土或砂浆面层以及钢筋等组成。烧结普通砖砌体，所用砌筑砂浆强度等级不得低于 M7.5，砖的强度等级不宜低于 MU10。混凝土面层，所用混凝土强度等级宜采纳 C20。混凝土面层厚度应大于45mm。砂浆面层，所用水泥砂浆强度等级不得低于 M7.5。砂浆面层厚度为30~45mm。竖向受力钢筋宜采纳 HPB235 级钢筋，对于混凝土面层，亦可采纳 HRB335级钢筋。受力钢筋的直径不应小于 8mm。钢筋的净间距不应小于 30mm。受拉钢筋的配筋率，不应小于 0.1%。受压钢筋一侧的配筋率，对砂浆面层，不宜小于 0.1%；对混凝土面层，不宜小于 0.2%。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑箍筋的直径，不宜小于 4mm 及 0.2 倍的受压钢筋直径，并不宜大于 6mm。箍筋的间距，不应大于 20 倍受压钢筋的直径及 500mm，并不应小于 120mm。当组合砖砌体一侧受力钢筋多于 4 根时，应设置附加箍筋或拉结钢筋。对于组合砖墙，应采纳穿通墙体的拉结钢筋作为箍筋，同时设置水平分布钢筋。水平分布钢筋竖向间距及拉结钢筋的水平间距，均不应大于 500mm。受力钢筋的保护层厚度，不应小于表 13-44 中的规定。受力钢筋距砖砌体表面的距离，不应小于 5mm。保护层厚度 表 13-44组合砖砌体保护层厚度（mm）室内正常环境露天或室内潮湿环境组合砖墙1525组合砖柱、砖垛2535注：当面层为水泥砂浆时，对于组合砖柱，保护层厚度可减小 5mm。13-5-1-2 面层和砖组合砌体施工组合砖砌体应按下列顺序施工：1．砌筑砖砌体，同时根据箍筋或拉结钢筋的竖向间距，在水平灰缝中铺置箍筋或拉结钢筋；2．绑扎钢筋：将纵向受力钢筋与箍筋绑牢，在组合砖墙中，将纵向受力钢筋与拉结钢筋绑牢，将水平分布钢筋与纵向受力钢筋绑牢；3．在面层部分的外围分段支设模板，每段支模高度宜在 500mm 以内，浇水润湿模板及砖砌风光，分层浇灌混凝土或砂浆，并用揭棒捣实；4．待面层混凝土或砂浆的强度达到其设计强度的 30%以上，方可拆除模板。如有缺陷应及时修整。13-5-2 构造柱和砖组合砌体13-5-2-1 构造柱和砖组合砌体构造构造柱和砖组合砌体仅有组合砖墙（图 1...
