施工手册第十六章屋面工程116-6-金属板材屋面VIP专享VIP免费

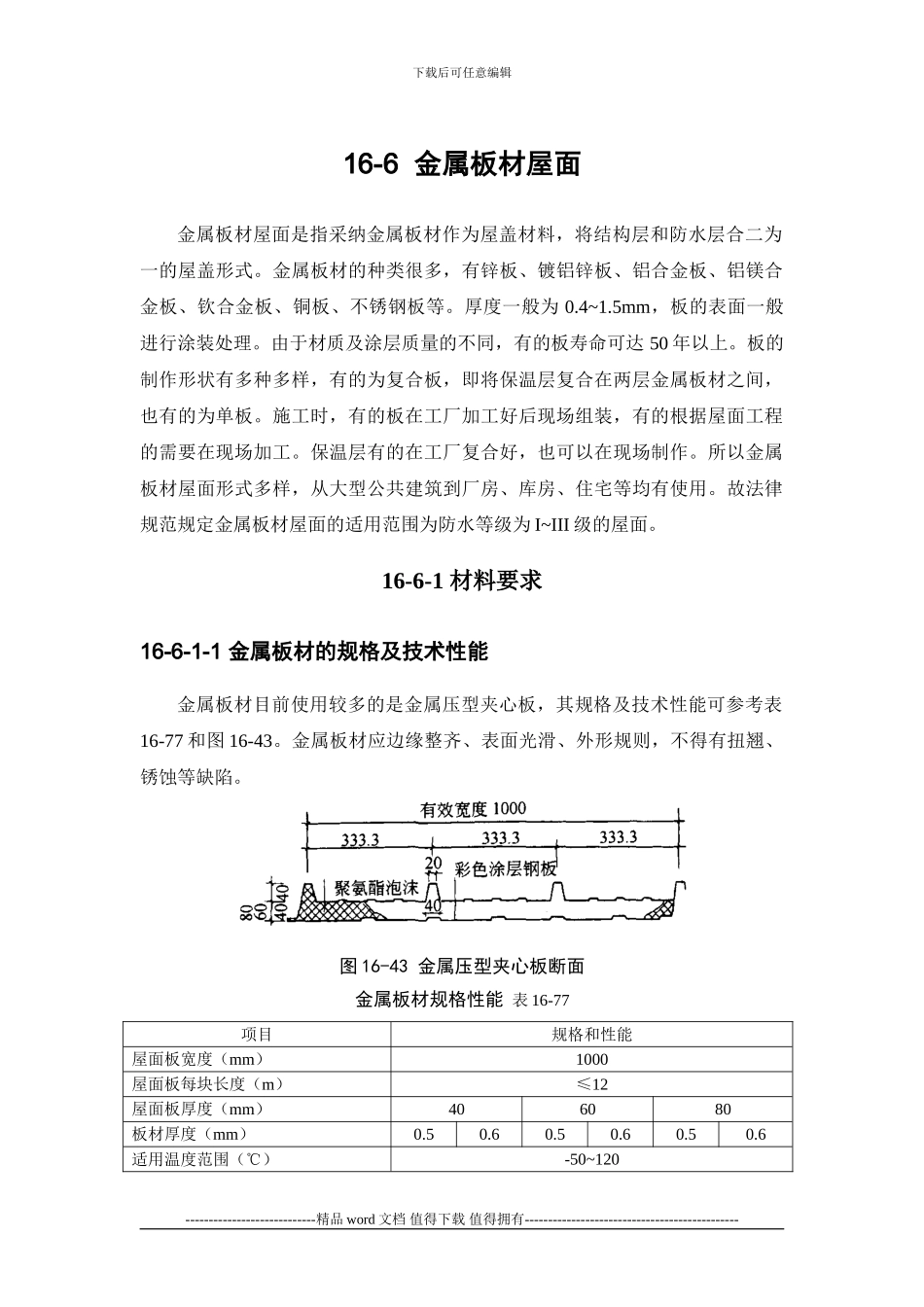

下载后可任意编辑16-6 金属板材屋面金属板材屋面是指采纳金属板材作为屋盖材料，将结构层和防水层合二为一的屋盖形式。金属板材的种类很多，有锌板、镀铝锌板、铝合金板、铝镁合金板、钦合金板、铜板、不锈钢板等。厚度一般为 0.4~1.5mm，板的表面一般进行涂装处理。由于材质及涂层质量的不同，有的板寿命可达 50 年以上。板的制作形状有多种多样，有的为复合板，即将保温层复合在两层金属板材之间，也有的为单板。施工时，有的板在工厂加工好后现场组装，有的根据屋面工程的需要在现场加工。保温层有的在工厂复合好，也可以在现场制作。所以金属板材屋面形式多样，从大型公共建筑到厂房、库房、住宅等均有使用。故法律规范规定金属板材屋面的适用范围为防水等级为 I~III 级的屋面。16-6-1 材料要求16-6-1-1 金属板材的规格及技术性能金属板材目前使用较多的是金属压型夹心板，其规格及技术性能可参考表16-77 和图 16-43。金属板材应边缘整齐、表面光滑、外形规则，不得有扭翘、锈蚀等缺陷。图 16-43 金属压型夹心板断面金属板材规格性能 表 16-77项目规格和性能屋面板宽度（mm）1000屋面板每块长度（m）≤12屋面板厚度（mm）406080板材厚度（mm）0.50.60.50.60.50.6适用温度范围（℃）-50~120----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑耐火极限（h）0.6重量（kg/m2）121413151416屋 角 板 、 泛 水 板 屋 脊 板 厚 度（mm）0.6~0.716-6-1-2 金属板材连接件及密封材料的要求金属板材连接件及密封材料参见表 16-78。连接件及密封材料的材料要求 表 16-78材料名称材料要求自攻螺栓6.3mm、45 号钢镀锌、塑料帽拉铆钉铝质抽芯拉铆钉压盖不锈钢密封垫圈乙丙橡胶垫圈密封材料丙烯酸、硅酮密封膏、丁基密封胶条16-6-1-3 金属板材保管运输的要求金属板材的堆放场地应平坦、坚实，且便于排除地面水，堆放时应分层，并每隔 3~5m 处加放垫木。人工搬运时不得扳单层钢板处，机械运输时应有专用吊具包装。16-6-2 施工准备工作1．檩条的规格和间距应根据结构计算确定，每块屋面板端除应设置檩条支承外，中间还应设置 1 根或 1 根以上檩条。檩条间距可参考表 16-79。金属压型夹心板允许檩条间距（m） 表 16-79板厚（mm）钢板厚（mm）荷载（kg/m2）6080100120150连续简支悬臂连续简支悬臂连续简支悬臂连续简支悬臂连续简支悬臂40...
