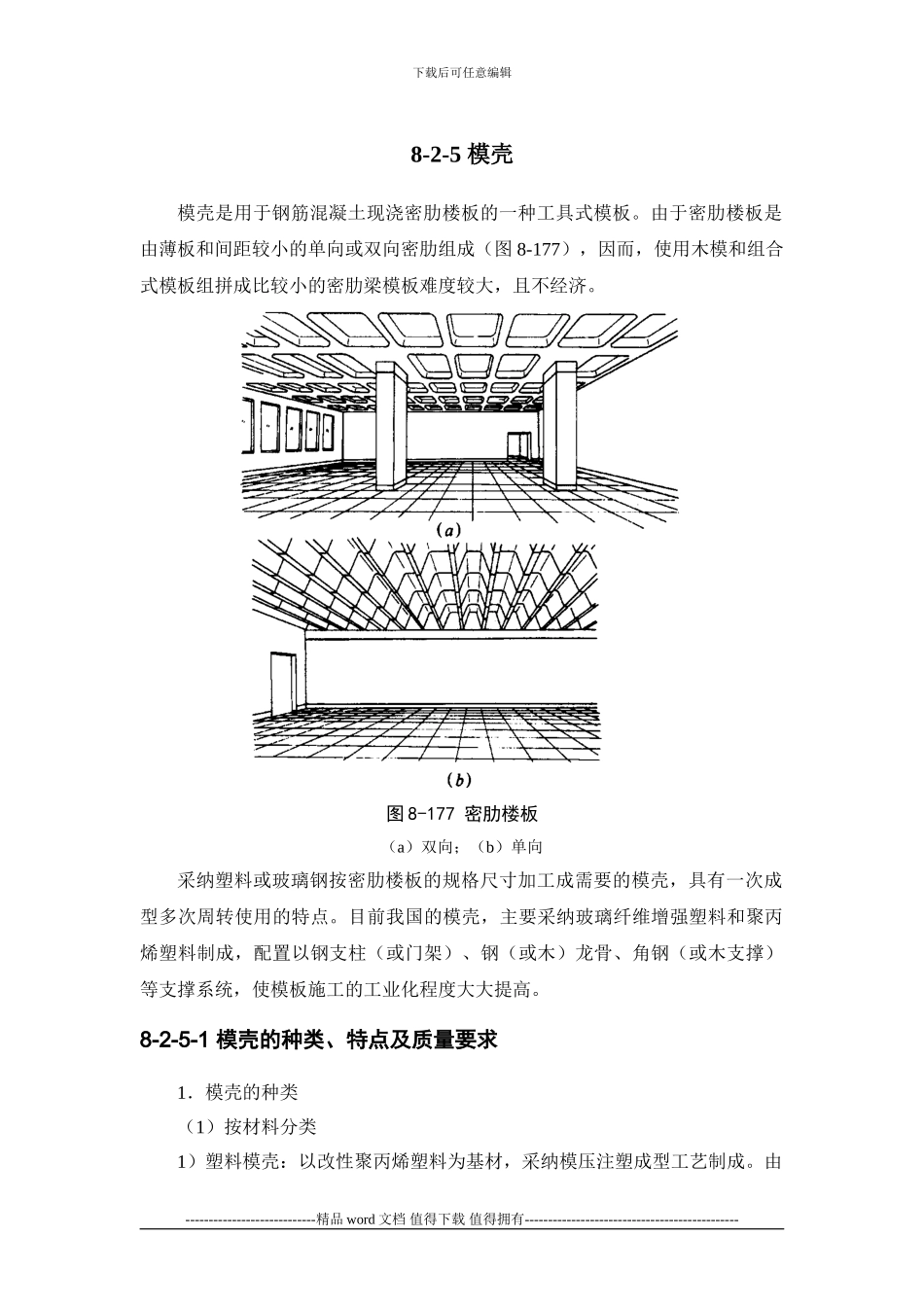

下载后可任意编辑8-2-5 模壳模壳是用于钢筋混凝土现浇密肋楼板的一种工具式模板。由于密肋楼板是由薄板和间距较小的单向或双向密肋组成（图 8-177），因而，使用木模和组合式模板组拼成比较小的密肋梁模板难度较大，且不经济。图 8-177 密肋楼板（a）双向；（b）单向采纳塑料或玻璃钢按密肋楼板的规格尺寸加工成需要的模壳，具有一次成型多次周转使用的特点。目前我国的模壳，主要采纳玻璃纤维增强塑料和聚丙烯塑料制成，配置以钢支柱（或门架）、钢（或木）龙骨、角钢（或木支撑）等支撑系统，使模板施工的工业化程度大大提高。8-2-5-1 模壳的种类、特点及质量要求1．模壳的种类（1）按材料分类1）塑料模壳：以改性聚丙烯塑料为基材，采纳模压注塑成型工艺制成。由----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑于受注塑机容量的限制，一般按壳体尺寸加工成四块模壳，用角钢组装成整体模壳（图 8-178、图 8-179）。其规格见表 8-37。图 8-178 四分之一聚丙烯塑料模壳图 8-179 四合一聚丙烯塑料模壳塑料模壳规格 表 8-37肋高（mm）形式网格尺寸（长×宽×高）（mm）模壳外形尺寸（长×宽×高）（mm）h（300、350、400）双向1500×1500×h1500×1437×H1200×1200×h1200×1137×H1200×900×h1200×837×H900×1200×h900×1137×H900×900×h900×837×Hh（300、350、400）单向1437×1500×h1437×1437×H1137×1200×h1137×1137×H1137×900×h1200×837×h1137×837×H837×900×h900×837×h837×837×H注：1．表中模壳的宽度是与钢龙骨配套的；如用木龙骨，则宽度应为 1425、1125 和825mm；----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2．H＝h＋30mm。2）玻璃钢模壳：是以中碱方格玻璃丝布作增强材料，不饱和聚酯树脂作粘结材料，手糊成型。采纳薄壁加肋构造型式，制成按设计要求尺寸的整体大型模壳（图 8-180）。一般常用规格见表 8-38 和图 8-181。M 型玻璃钢模充规格（mm） 表 8-38小肋距abcdh1500×15001400140040~5050300~5001200×12001100110040~5050300~5001100×11001000100040~5050300~5001000×100090090040~5050300~500900×90080080040~5050300~500800×80070070040~5050300~500600×60050050040~5050300~500注：小肋距见图...
