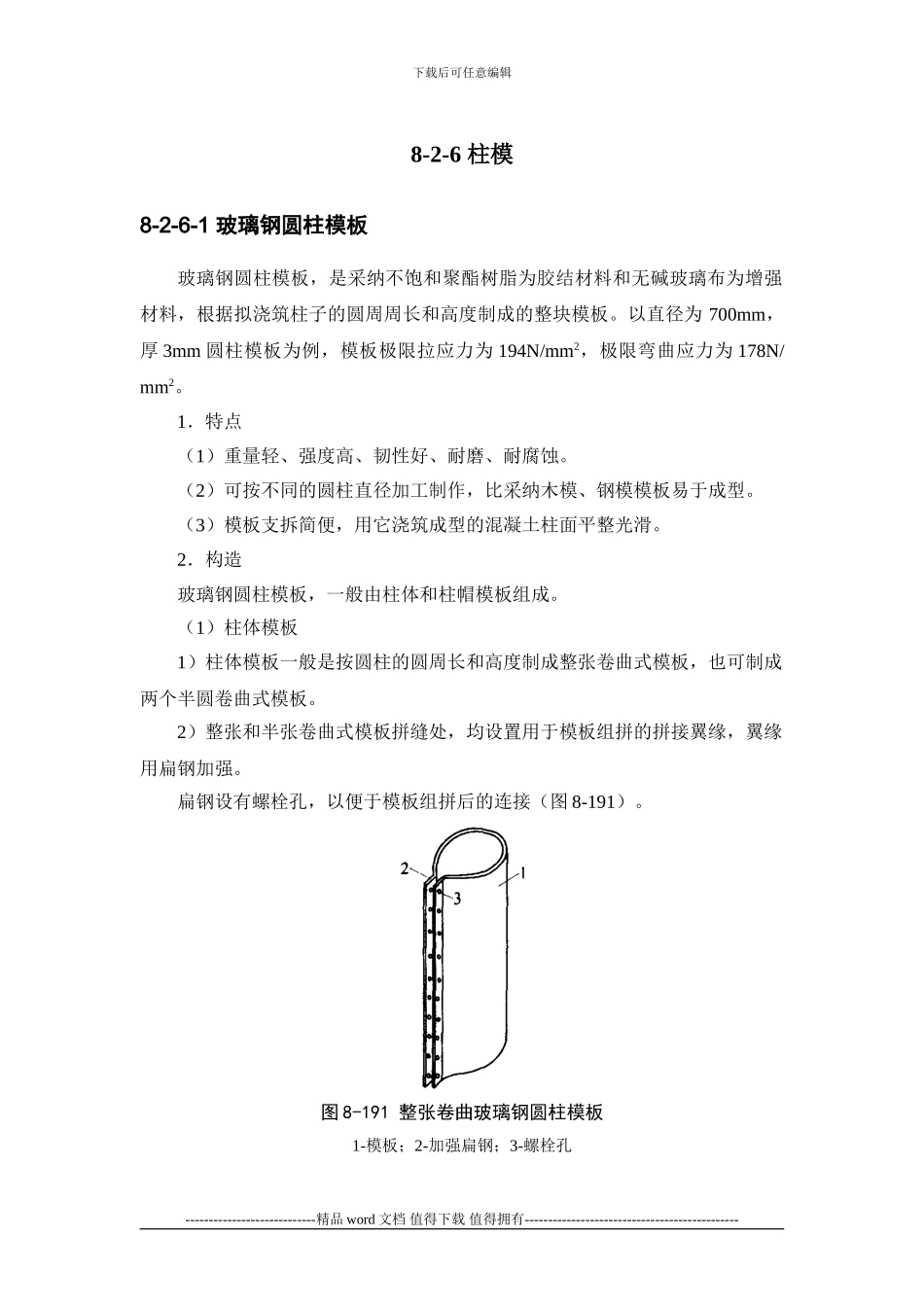

下载后可任意编辑8-2-6 柱模8-2-6-1 玻璃钢圆柱模板玻璃钢圆柱模板，是采纳不饱和聚酯树脂为胶结材料和无碱玻璃布为增强材料，根据拟浇筑柱子的圆周周长和高度制成的整块模板。以直径为 700mm，厚 3mm 圆柱模板为例，模板极限拉应力为 194N/mm2，极限弯曲应力为 178N/mm2。1．特点（1）重量轻、强度高、韧性好、耐磨、耐腐蚀。（2）可按不同的圆柱直径加工制作，比采纳木模、钢模模板易于成型。（3）模板支拆简便，用它浇筑成型的混凝土柱面平整光滑。2．构造玻璃钢圆柱模板，一般由柱体和柱帽模板组成。（1）柱体模板1）柱体模板一般是按圆柱的圆周长和高度制成整张卷曲式模板，也可制成两个半圆卷曲式模板。2）整张和半张卷曲式模板拼缝处，均设置用于模板组拼的拼接翼缘，翼缘用扁钢加强。扁钢设有螺栓孔，以便于模板组拼后的连接（图 8-191）。图 8-191 整张卷曲玻璃钢圆柱模板1-模板；2-加强扁钢；3-螺栓孔----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3）为了增强模板支设后的整体刚度和稳定性，在柱模外一般须设置上、中、下三道柱箍，柱箍采纳∟40×4 或－56×6 制成，一般可设计成两个半圆形（图 8-192），拼接处用螺栓连接。图 8-192 柱箍4）柱模的厚度，根据混凝土侧压力的大小，通过计算确定，一般为3~5mm。考虑模板在承受侧压力后，模板断面会膨胀变形，因此，模板的直径应比圆柱直径小 0.6%为妥。（2）柱帽模板1）一般设计成两个半圆锥体，周边及接缝处用角钢加强（图 8-193）。图 8-193 柱帽模板2）为了增强悬挑部分的刚度，一般在悬挑部位还应增设环梁（图 8-194），以承受浇筑混凝土时的荷载。图 8-194 柱帽模板增设环梁3．加工质量要求----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（1）模板内侧表面应平整、光滑，无气泡、皱纹、外露纤维、毛刺等现象。（2）模板拼接部位的边肋和加强肋，必须与模板连成一体，安装牢固。（3）模板拼接的接缝，必须严密，无变形现象。4．施工工艺（1）柱模施工工艺1）工艺流程柱模就位安装→闭合（组拼）柱模并固定接口螺栓→安装柱箍→安设支撑或缆绳→校正垂直度后固定柱模→搭脚手架→浇筑混凝土→拆除脚手架、模板→清理模板、刷脱模剂2）施工要点① 整张卷曲式模板安装时，需要由二人将...
