施工手册第十章-混凝土工程10-8-高性能混凝土VIP专享VIP免费

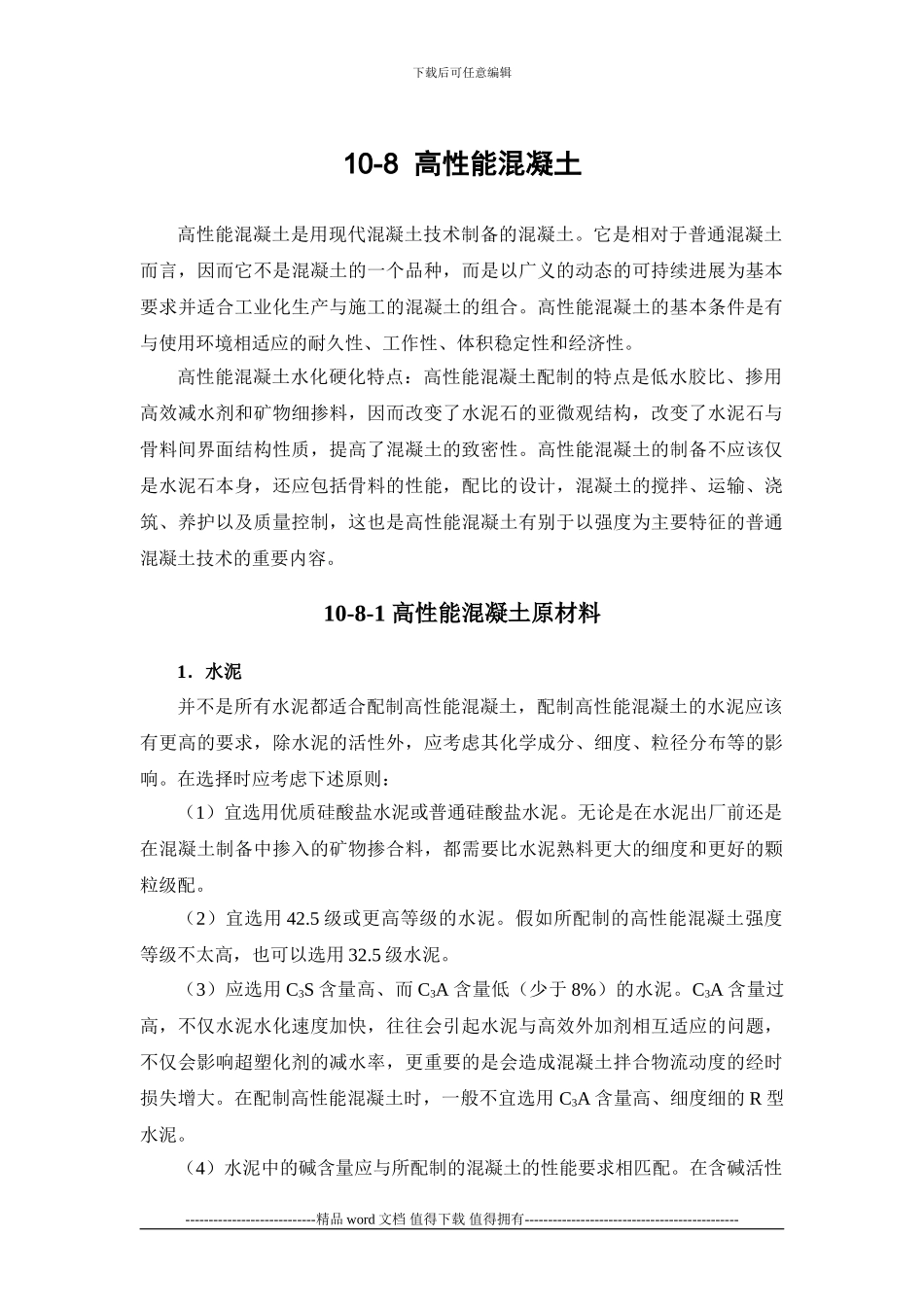

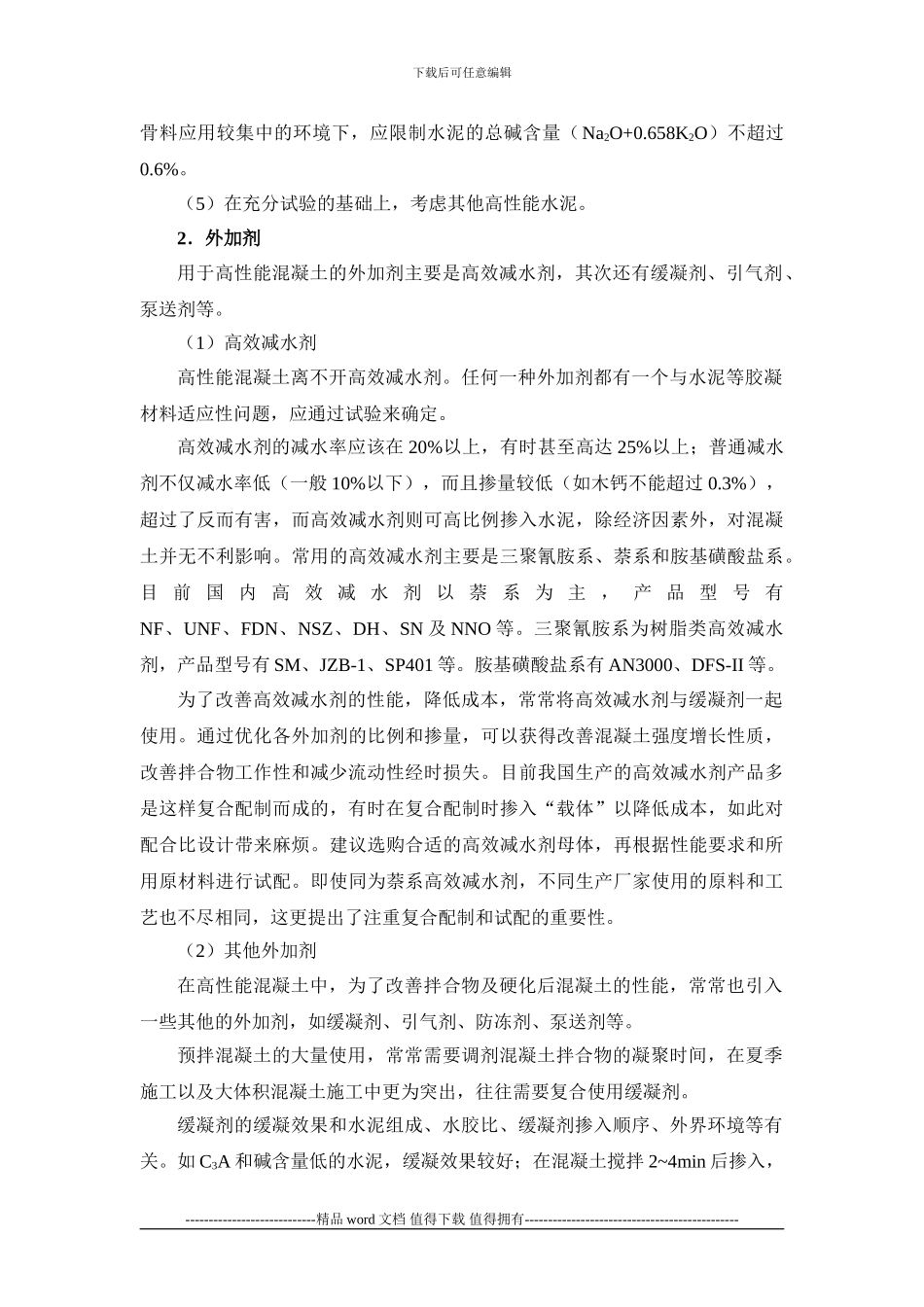

下载后可任意编辑10-8 高性能混凝土高性能混凝土是用现代混凝土技术制备的混凝土。它是相对于普通混凝土而言，因而它不是混凝土的一个品种，而是以广义的动态的可持续进展为基本要求并适合工业化生产与施工的混凝土的组合。高性能混凝土的基本条件是有与使用环境相适应的耐久性、工作性、体积稳定性和经济性。高性能混凝土水化硬化特点：高性能混凝土配制的特点是低水胶比、掺用高效减水剂和矿物细掺料，因而改变了水泥石的亚微观结构，改变了水泥石与骨料间界面结构性质，提高了混凝土的致密性。高性能混凝土的制备不应该仅是水泥石本身，还应包括骨料的性能，配比的设计，混凝土的搅拌、运输、浇筑、养护以及质量控制，这也是高性能混凝土有别于以强度为主要特征的普通混凝土技术的重要内容。10-8-1 高性能混凝土原材料1．水泥并不是所有水泥都适合配制高性能混凝土，配制高性能混凝土的水泥应该有更高的要求，除水泥的活性外，应考虑其化学成分、细度、粒径分布等的影响。在选择时应考虑下述原则：（1）宜选用优质硅酸盐水泥或普通硅酸盐水泥。无论是在水泥出厂前还是在混凝土制备中掺入的矿物掺合料，都需要比水泥熟料更大的细度和更好的颗粒级配。（2）宜选用 42.5 级或更高等级的水泥。假如所配制的高性能混凝土强度等级不太高，也可以选用 32.5 级水泥。（3）应选用 C3S 含量高、而 C3A 含量低（少于 8%）的水泥。C3A 含量过高，不仅水泥水化速度加快，往往会引起水泥与高效外加剂相互适应的问题，不仅会影响超塑化剂的减水率，更重要的是会造成混凝土拌合物流动度的经时损失增大。在配制高性能混凝土时，一般不宜选用 C3A 含量高、细度细的 R 型水泥。（4）水泥中的碱含量应与所配制的混凝土的性能要求相匹配。在含碱活性----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑骨料应用较集中的环境下，应限制水泥的总碱含量（Na2O+0.658K2O）不超过0.6%。（5）在充分试验的基础上，考虑其他高性能水泥。2．外加剂用于高性能混凝土的外加剂主要是高效减水剂，其次还有缓凝剂、引气剂、泵送剂等。（1）高效减水剂高性能混凝土离不开高效减水剂。任何一种外加剂都有一个与水泥等胶凝材料适应性问题，应通过试验来确定。高效减水剂的减水率应该在 20%以上，有时甚至高达 25%以上；普通减水剂不仅减水率低（一般 10%以下），而且掺量较低（如木...
