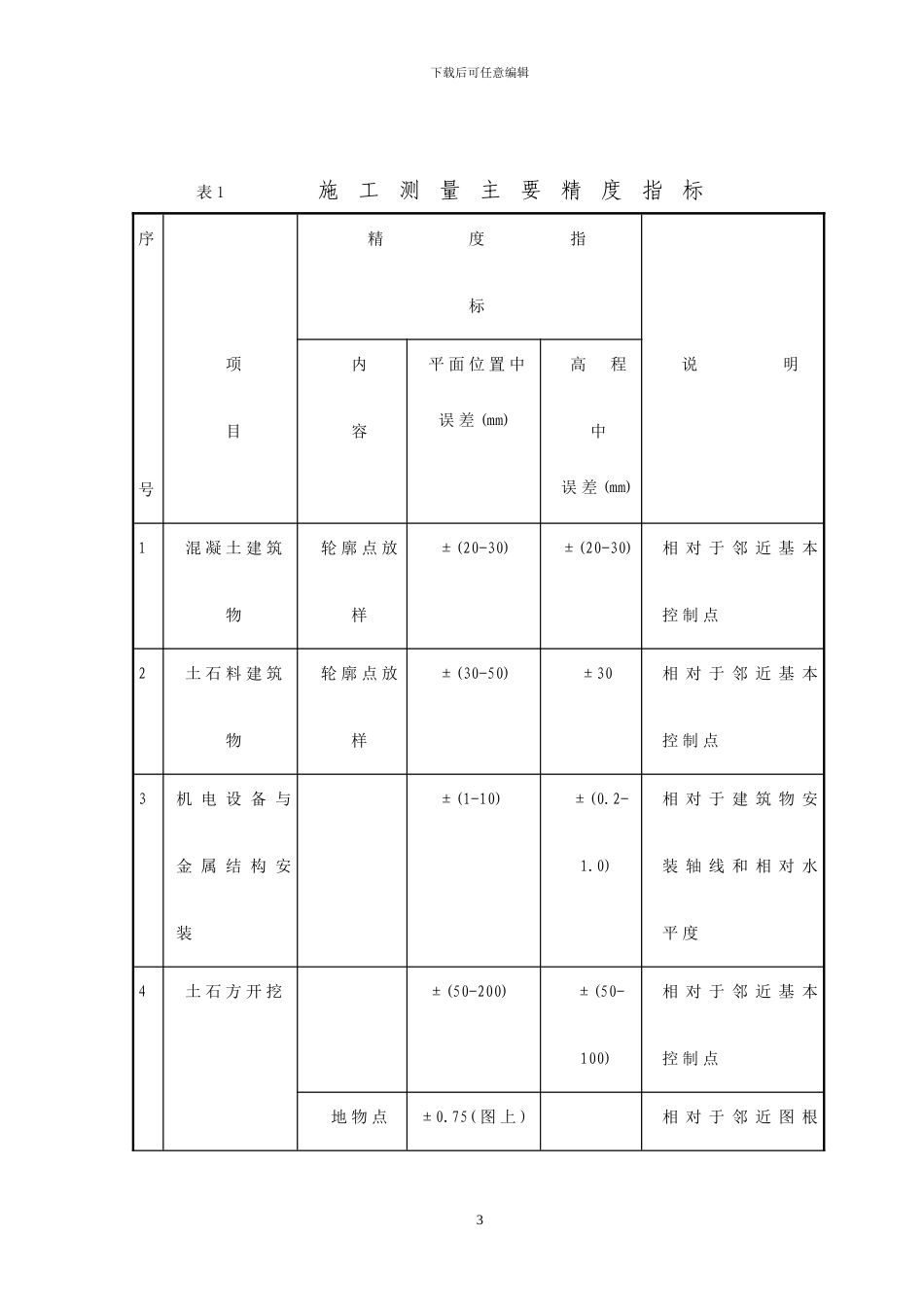

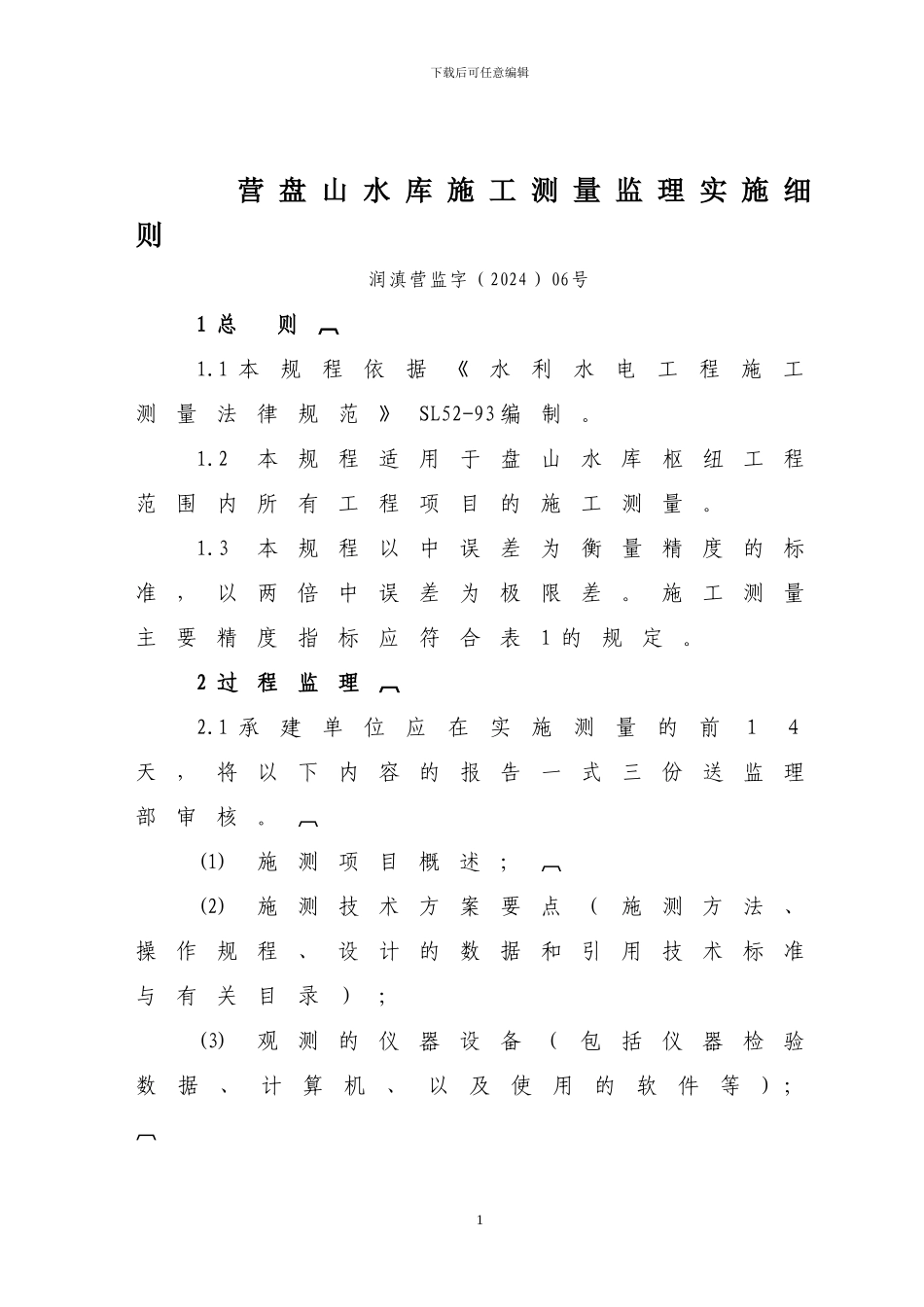

下载后可任意编辑营 盘 山 水 库 施 工 测 量 监 理 实 施 细则润滇营监字（2024 ）06号1 总 则1.1 本规程依据《水利水电工程施工测量法律规范》SL52-93 编制。1.2 本规程适用于盘山水库枢纽工程范围内所有工程项目的施工测量。1.3 本规程以中误差为衡量精度的标准，以两倍中误差为极限差。施工测量主要精度指标应符合表1 的规定。2 过程监理2.1 承建单位应在实施测量的前１４天，将以下内容的报告一式三份送监理部审核。(1) 施测项目概述；(2) 施测技术方案要点（施测方法、操作规程、设计的数据和引用技术标准与有关目录）；(3) 观测的仪器设备（包括仪器检验数据、计算机、以及使用的软件等) ；1下载后可任意编辑(4) 测量专业人员状况；(5) 施测进度计划及测点保护措施；(6) 监理工程师要求报送的其他资料。2.2 上述报告经施测单位项目经理或技术负责人签名，单位盖章后送交监理部，作为施测单位施测或进行下道工序开工的审批依据之一。2下载后可任意编辑表 1 施工测量主要精度指标序精 度 指 标项 目内 容平 面 位 置 中误 差 (mm)高 程 中误 差 (mm)说 明号1混 凝 土 建 筑物轮 廓 点 放样±(20-30)±(20-30)相 对 于 邻 近 基 本控 制 点2土 石 料 建 筑物轮 廓 点 放样±(30-50)±30相 对 于 邻 近 基 本控 制 点3机 电 设 备 与金 属 结 构 安装±(1-10)±(0.2-1.0)相 对 于 建 筑 物 安装 轴 线 和 相 对 水平 度4土 石 方 开 挖±(50-200)±(50-100)相 对 于 邻 近 基 本控 制 点地 物 点±0.75( 图 上 )相 对 于 邻 近 图 根3下载后可任意编辑点5局 部 地 形 测量高 程 标 记点1/3基 本 等高 距相 对 于 邻 近 高 程控 制 点6施 工 期 外 部变 形 观 测水 平 位 移测 点±(3-5)相 对 于 工 作 基 点垂 直 位 移测 点±(3-5)相 对 于 工 作 基 点2.3 施工区范围内有关控制点的基准数据，由监理工程师向承建单位提供，作为承建单位进行施测工作的依据，若使用中发现数据有误，在7 天内向监理工程师反映以便讨论解决。2.4 施测单位应根据经批准的施测进度日程安排，计划在阶段性测量工作完成后的一定时间内（见表２），按本章有关条款的要求，向监理工程师报送已完成的成果资料，以便监理工程师进行过程审议和质量监督。4下载后可任意...
