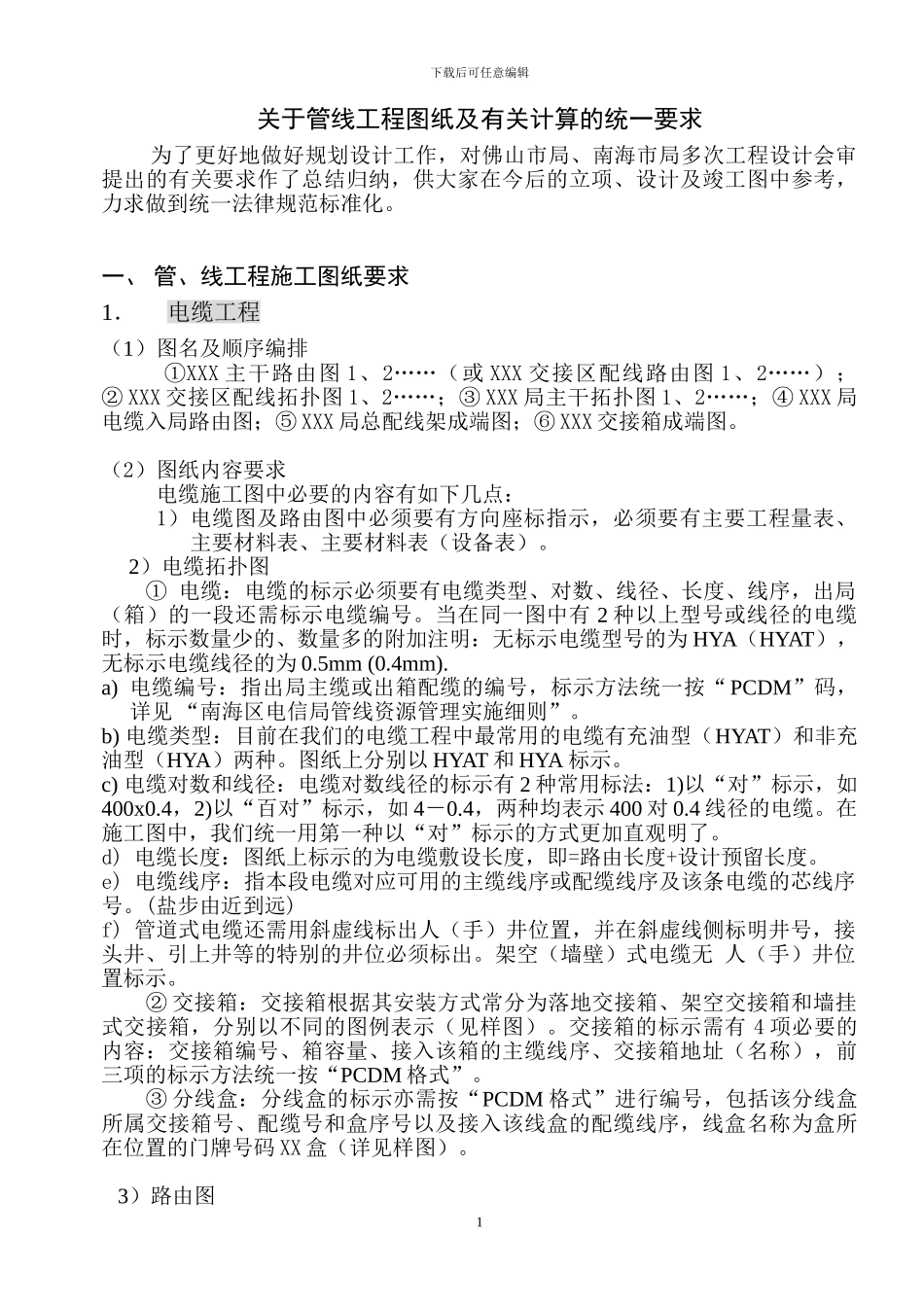

下载后可任意编辑关于管线工程图纸及有关计算的统一要求为了更好地做好规划设计工作，对佛山市局、南海市局多次工程设计会审提出的有关要求作了总结归纳，供大家在今后的立项、设计及竣工图中参考，力求做到统一法律规范标准化。一、 管、线工程施工图纸要求1．电缆工程（1）图名及顺序编排 ①XXX 主干路由图 1、2……（或 XXX 交接区配线路由图 1、2……）；② XXX 交接区配线拓扑图 1、2……；③ XXX 局主干拓扑图 1、2……；④ XXX 局电缆入局路由图；⑤ XXX 局总配线架成端图；⑥ XXX 交接箱成端图。（2）图纸内容要求电缆施工图中必要的内容有如下几点：1）电缆图及路由图中必须要有方向座标指示，必须要有主要工程量表、主要材料表、主要材料表（设备表）。 2）电缆拓扑图 ① 电缆：电缆的标示必须要有电缆类型、对数、线径、长度、线序，出局（箱）的一段还需标示电缆编号。当在同一图中有 2 种以上型号或线径的电缆时，标示数量少的、数量多的附加注明：无标示电缆型号的为 HYA（HYAT），无标示电缆线径的为 0.5mm (0.4mm).a) 电缆编号：指出局主缆或出箱配缆的编号，标示方法统一按“PCDM”码，详见 “南海区电信局管线资源管理实施细则”。b) 电缆类型：目前在我们的电缆工程中最常用的电缆有充油型（HYAT）和非充油型（HYA）两种。图纸上分别以 HYAT 和 HYA 标示。 c) 电缆对数和线径：电缆对数线径的标示有 2 种常用标法：1)以“对”标示，如400x0.4，2)以“百对”标示，如 4－0.4，两种均表示 400 对 0.4 线径的电缆。在施工图中，我们统一用第一种以“对”标示的方式更加直观明了。d) 电缆长度：图纸上标示的为电缆敷设长度，即=路由长度+设计预留长度。e) 电缆线序：指本段电缆对应可用的主缆线序或配缆线序及该条电缆的芯线序号。(盐步由近到远)f) 管道式电缆还需用斜虚线标出人（手）井位置，并在斜虚线侧标明井号，接头井、引上井等的特别的井位必须标出。架空（墙壁）式电缆无 人（手）井位置标示。② 交接箱：交接箱根据其安装方式常分为落地交接箱、架空交接箱和墙挂式交接箱，分别以不同的图例表示（见样图）。交接箱的标示需有 4 项必要的内容：交接箱编号、箱容量、接入该箱的主缆线序、交接箱地址（名称），前三项的标示方法统一按“PCDM 格式”。③ 分线盒：分线盒的标示亦需按“PCDM 格式”进行编号，包括该分线盒所属交接箱号、配缆号和盒序号以及接入该线盒的...
