杨家圩基坑支护及土方开挖施工专项方案VIP免费

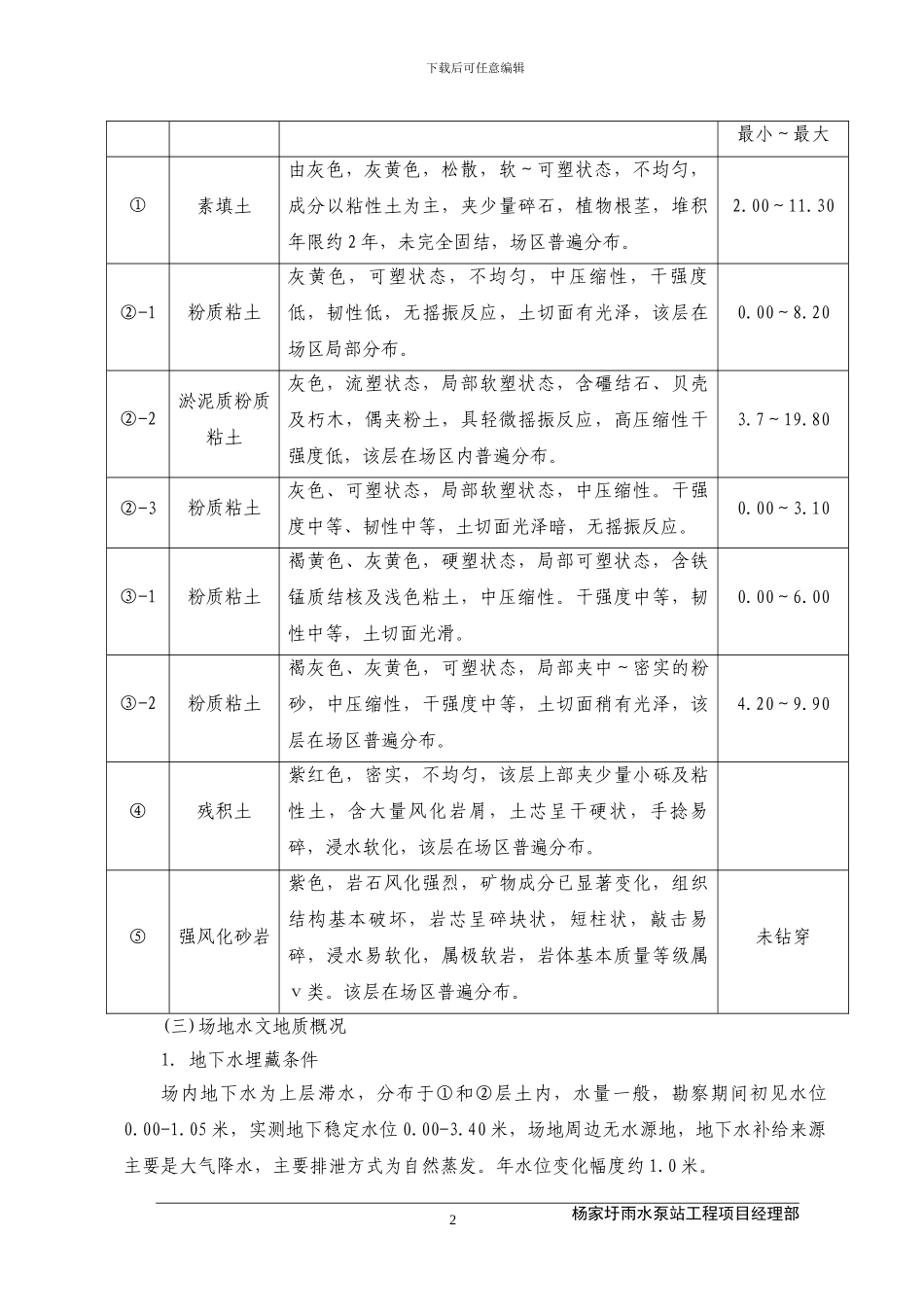

下载后可任意编辑第一章 工程概况及特点第一节 工程概况工程名称：江宁区杨家圩雨水泵站工程。建设单位：南京江宁建设进展有限公司设计单位：南京天元市政设计有限公司（主体结构）工程兵工程学院人防工程设计院（基坑支护设计）监理单位：南京工大建设监理咨询有限公司施工单位：南京致远交通工程有限公司本工程位于胜泰桥以南，秦淮河堤东侧，主要收集秦淮河以东，竹山路以西，天元路以北，外港河以南片区约 2.03 平方公里面积的雨水。前池及泵站原地面标高最大值 10.5m，河堤标高为 12.62m，原河面地下水位随季节有一定变化。本项目池体为开放式，深约为 8.0m；排水泵站建筑面积约为 600m2，泵站下部：宽 19.6m*长 25.6m*埋深 9.5m，基础为工程桩承台梁、整板基础；土方开挖量约 38000m3。第二节 周围环境及工程地质情况一、周围环境 该基坑位于已拆迁的房基位置，南侧为空地，东侧为小龙湾老河道河滩，北侧紧邻小龙湾老河道，西侧为秦淮河大堤，为出水口位置，现状小龙湾水位较高，约为8.8m，该基坑虽然周边较空旷，但该处位于老河滩，且基坑较深，地质情况较复杂，施工中要注意。二、工程地质条件(一)地形地貌本工程位于南京市江宁区，盛泰桥以南，秦淮河以东。地面高程在 8.3-12.6m 左右，高差 4.3m。 (二)岩土层分布及其特征 根据地质勘探鉴别、原位测试，结合室内土工试验综合分析，自上而下可划分五个工程地质层，分层如下（表 1）： 工程地质分布与特征指标一览表 表 1层号地层名称特征描述厚度（m）杨家圩雨水泵站工程项目经理部1下载后可任意编辑最小～最大①素填土由灰色，灰黄色，松散，软～可塑状态，不均匀，成分以粘性土为主，夹少量碎石，植物根茎，堆积年限约 2 年，未完全固结，场区普遍分布。2.00～11.30②-1粉质粘土灰黄色，可塑状态，不均匀，中压缩性，干强度低，韧性低，无摇振反应，土切面有光泽，该层在场区局部分布。0.00～8.20②-2淤泥质粉质粘土灰色，流塑状态，局部软塑状态，含礓结石、贝壳及朽木，偶夹粉土，具轻微摇振反应，高压缩性干强度低，该层在场区内普遍分布。3.7～19.80②-3粉质粘土灰色、可塑状态，局部软塑状态，中压缩性。干强度中等、韧性中等，土切面光泽暗，无摇振反应。0.00～3.10③-1粉质粘土褐黄色、灰黄色，硬塑状态，局部可塑状态，含铁锰质结核及浅色粘土，中压缩性。干强度中等，韧性中等，土切面光滑。0.00～6.00③-2粉质粘土褐灰色、灰黄色，可塑状态，局部夹...
