某碱厂热电改造项目管道吹扫施工方案-secretVIP免费

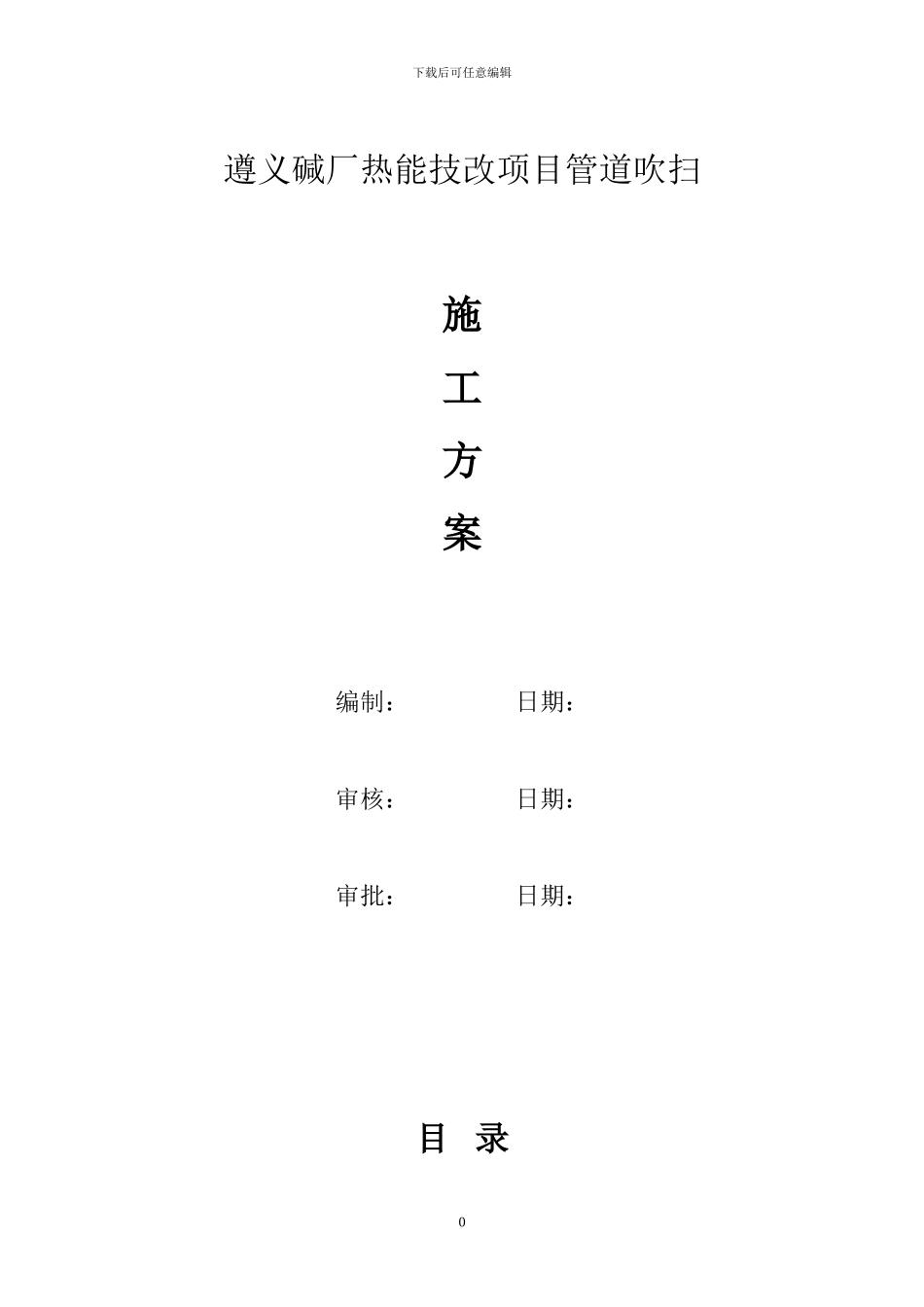

某碱厂热电改造项目管道吹扫施工方案-secret_第1页
1/10

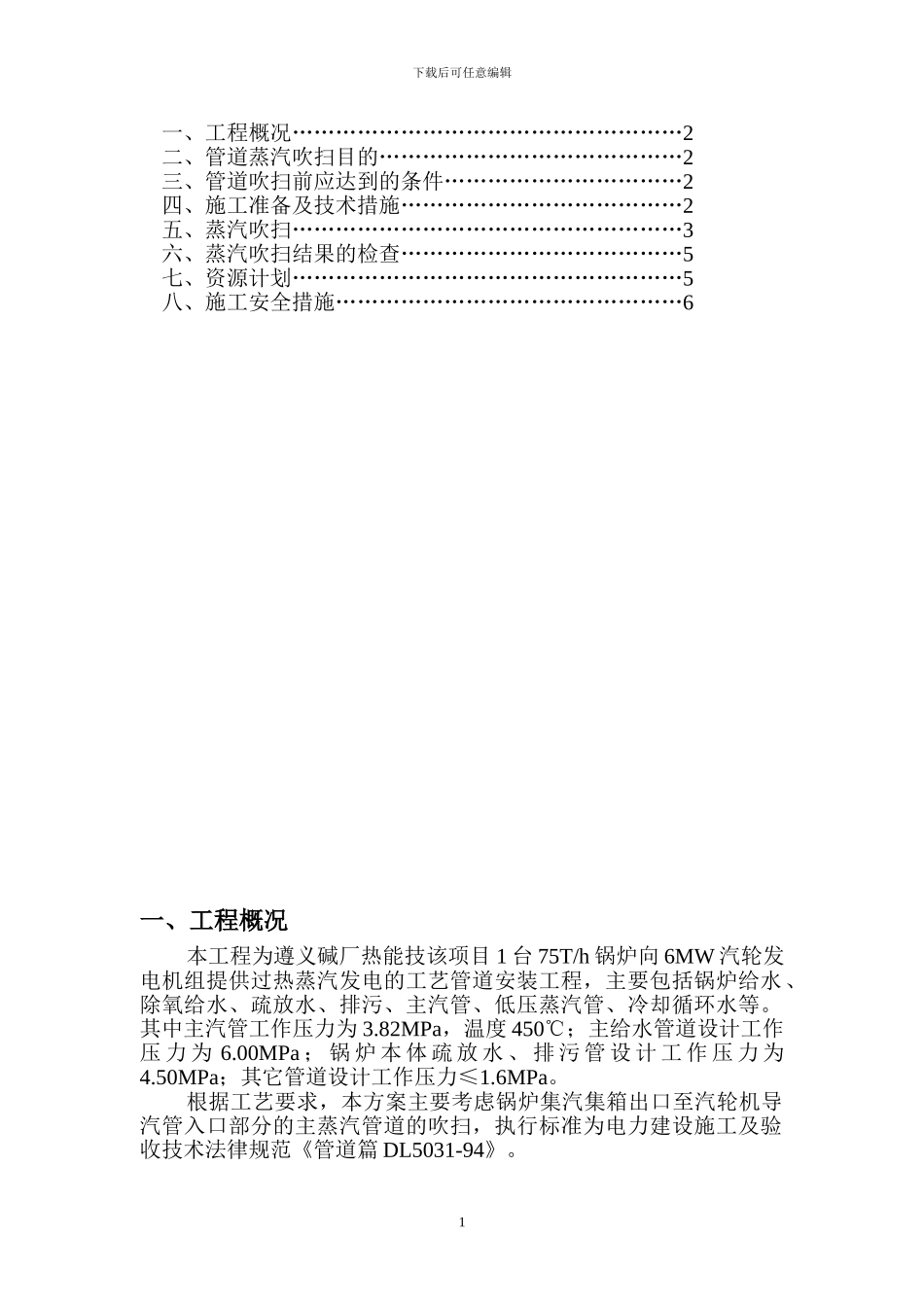

某碱厂热电改造项目管道吹扫施工方案-secret_第2页
2/10
某碱厂热电改造项目管道吹扫施工方案-secret_第3页
3/10
下载后可任意编辑遵义碱厂热能技改项目管道吹扫施工方案编制: 日期:审核: 日期:审批: 日期:目 录0下载后可任意编辑一、工程概况………………………………………………2二、管道蒸汽吹扫目的……………………………………2三、管道吹扫前应达到的条件……………………………2四、施工准备及技术措施…………………………………2五、蒸汽吹扫………………………………………………3六、蒸汽吹扫结果的检查…………………………………5七、资源计划………………………………………………5八、施工安全措施…………………………………………6一、工程概况本工程为遵义碱厂热能技该项目 1 台 75T/h 锅炉向 6MW 汽轮发电机组提供过热蒸汽发电的工艺管道安装工程,主要包括锅炉给水、除氧给水、疏放水、排污、主汽管、低压蒸汽管、冷却循环水等。其中主汽管工作压力为 3.82MPa,温度 450℃;主给水管道设计工作压 力 为 6.00MPa ; 锅 炉 本 体 疏 放 水 、 排 污 管 设 计 工 作 压 力 为4.50MPa;其它管道设计工作压力≤1.6MPa。根据工艺要求,本方案主要考虑锅炉集汽集箱出口至汽轮机导汽管入口部分的主蒸汽管道的吹扫,执行标准为电力建设施工及验收技术法律规范《管道篇 DL5031-94》。1下载后可任意编辑二、管道蒸汽吹扫目的主蒸汽管道吹扫主要是保证汽轮机的安装质量,防止系统内的杂物进入已安装完毕的汽轮机。三、管道吹扫前应达到的条件1、进行吹扫部分的管道及管路附件已安装且水压试验已合格;2、管道已进行隔热保温施工;3、管路上的流量孔板(或喷嘴)已拆除,且已加装临时短管;4、锅炉的烘炉、煮炉工作已结束,能够对外输送设计压力的蒸汽;5、临时排汽管及用于检验吹扫结果的板靶已制作安装完毕。四、施工准备及技术措施 1、将锅炉集汽集箱至汽轮机导汽管之间的管路上的两个流量孔板(DN200 和 DN300 各一个)拆除,并加装临时法兰短管;2、将通向汽轮机管路上电动隔离门至汽轮机主汽门之间的弯管向下旋转,加装 DN300 的临时排汽法兰短管,用 DN300 的弯管引至窗外,排汽管口向上倾斜 30°,并加装牢固的支撑,以便承受排汽时的反作用力;3、加装临时排汽管时,长度应尽量短捷,以减少阻力;4、临时排汽管的固定支撑应采纳 12#及以上的槽钢制作,并固定于楼板或混凝土柱上,然后将临时排汽管在固定进行焊接固定;5、通知电气仪表相关人员并作好配合协调工作,调试通向主汽门上管道的...
