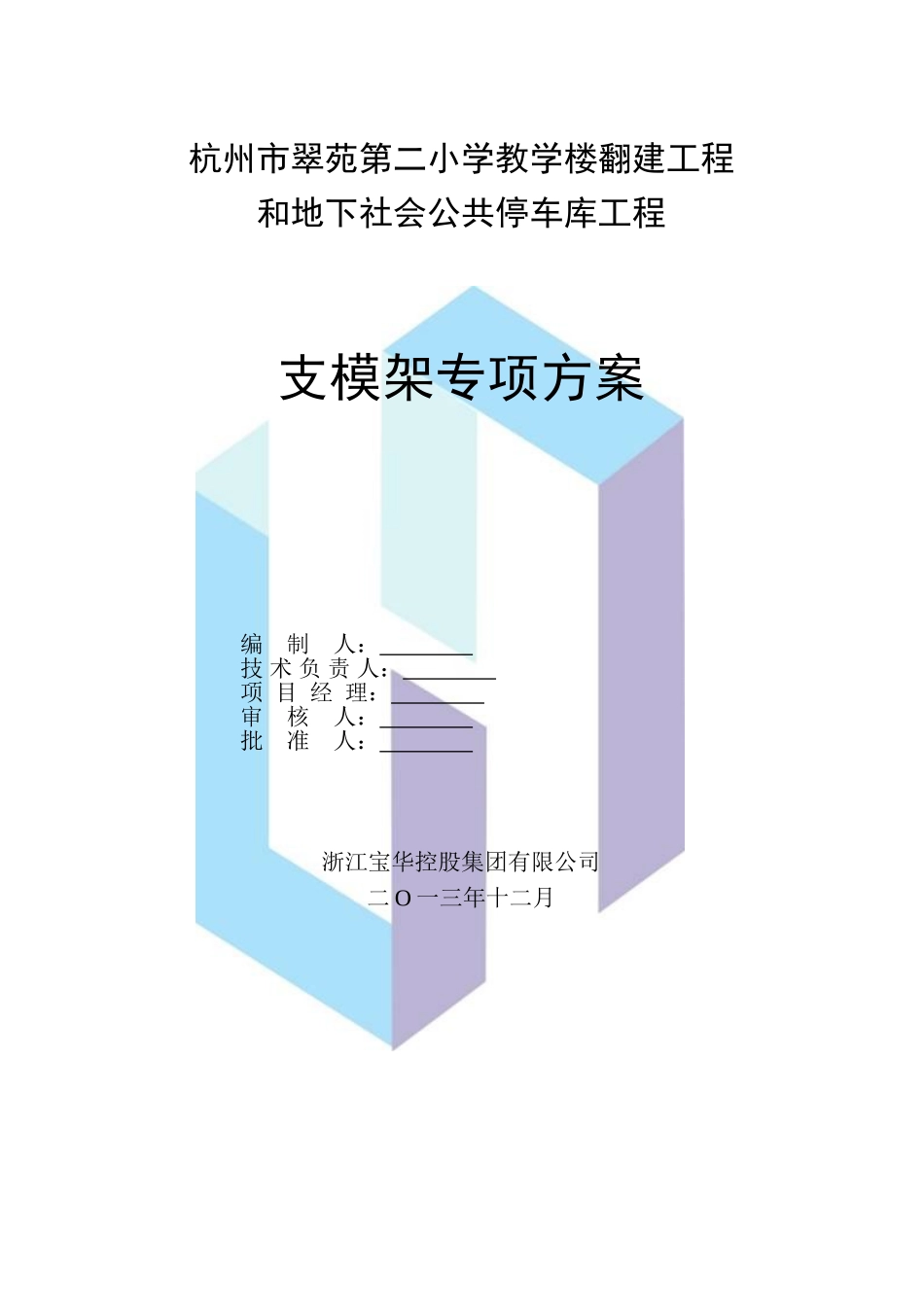

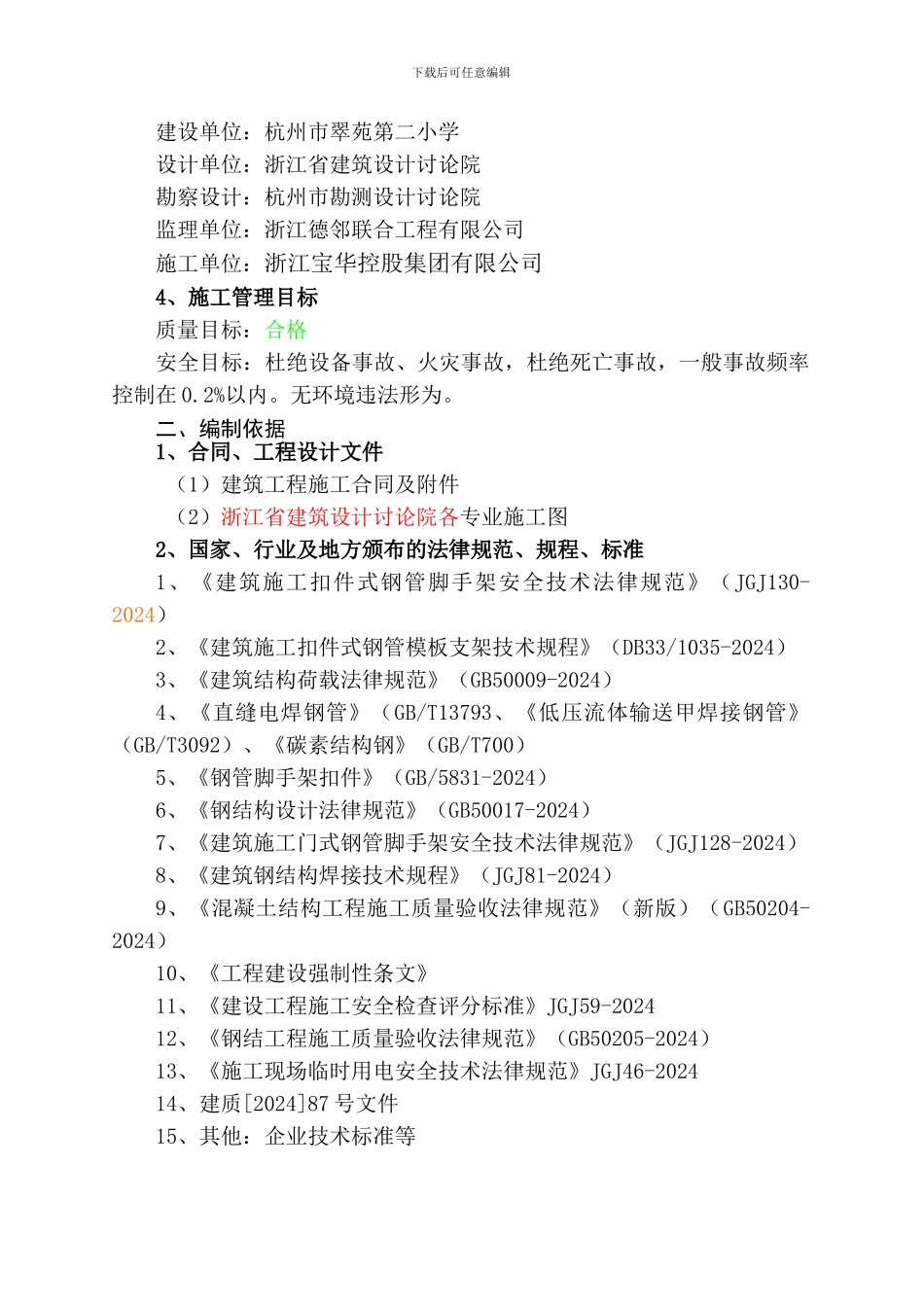

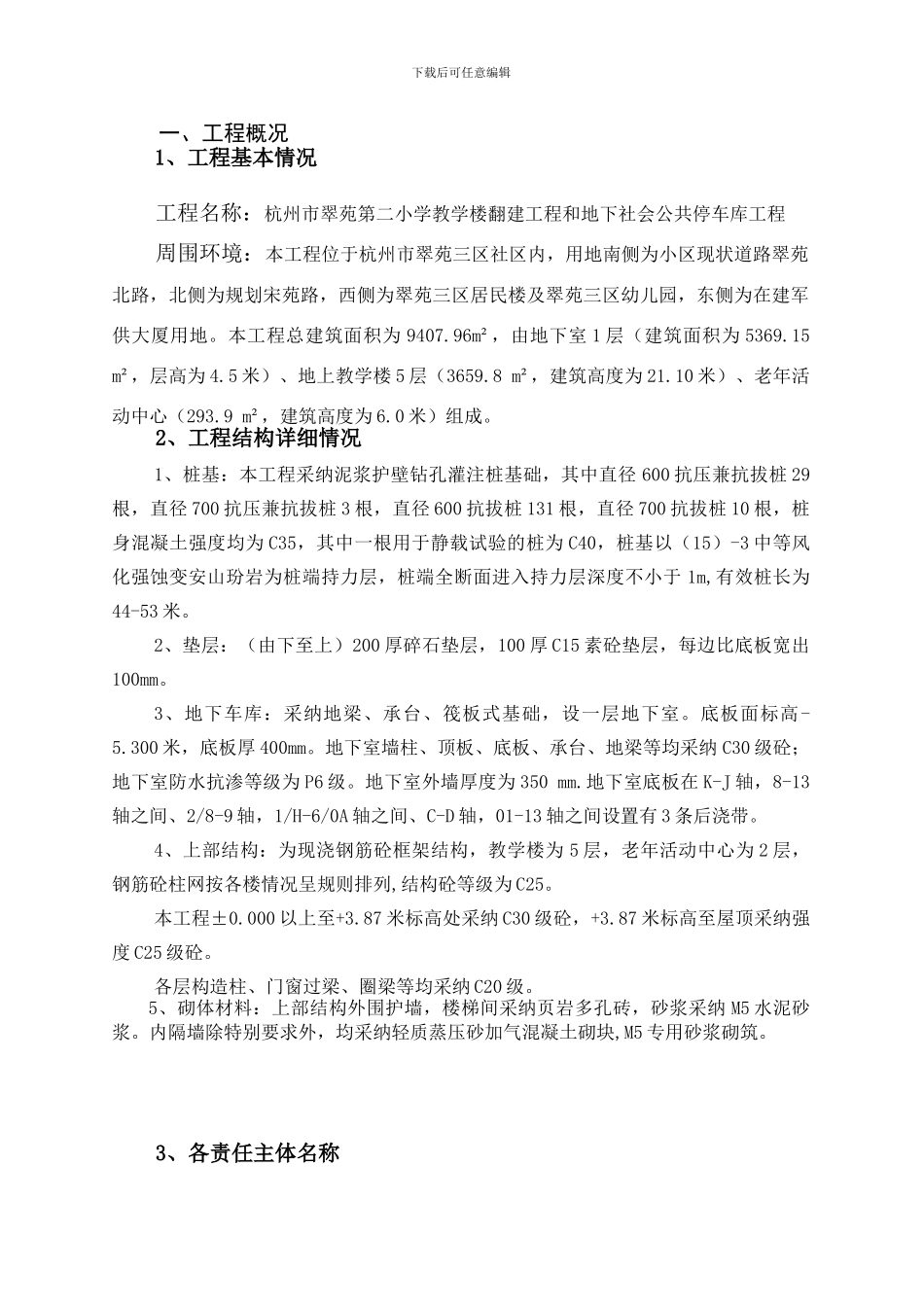

下载后可任意编辑杭州市翠苑第二小学教学楼翻建工程和地下社会公共停车库工程支模架专项方案编 制 人： 技 术 负 责 人： 项 目 经 理： 审 核 人： 批 准 人： 浙江宝华控股集团有限公司二 O 一三年十二月下载后可任意编辑一、工程概况1、工程基本情况工程名称：杭州市翠苑第二小学教学楼翻建工程和地下社会公共停车库工程周围环境：本工程位于杭州市翠苑三区社区内，用地南侧为小区现状道路翠苑北路，北侧为规划宋苑路，西侧为翠苑三区居民楼及翠苑三区幼儿园，东侧为在建军供大厦用地。本工程总建筑面积为 9407.96m²，由地下室 1 层（建筑面积为 5369.15 m²，层高为 4.5 米）、地上教学楼 5 层（3659.8 m²，建筑高度为 21.10 米）、老年活动中心（293.9 m²，建筑高度为 6.0 米）组成。2、工程结构详细情况1、桩基：本工程采纳泥浆护壁钻孔灌注桩基础，其中直径 600 抗压兼抗拔桩 29根，直径 700 抗压兼抗拔桩 3 根，直径 600 抗拔桩 131 根，直径 700 抗拔桩 10 根，桩身混凝土强度均为 C35，其中一根用于静载试验的桩为 C40，桩基以（15）-3 中等风化强蚀变安山玢岩为桩端持力层，桩端全断面进入持力层深度不小于 1m,有效桩长为44-53 米。2、垫层：（由下至上）200 厚碎石垫层，100 厚 C15 素砼垫层，每边比底板宽出100mm。3、地下车库：采纳地梁、承台、筏板式基础，设一层地下室。底板面标高-5.300 米，底板厚 400mm。地下室墙柱、顶板、底板、承台、地梁等均采纳 C30 级砼；地下室防水抗渗等级为 P6 级。地下室外墙厚度为 350 mm.地下室底板在 K-J 轴，8-13轴之间、2/8-9 轴，1/H-6/0A 轴之间、C-D 轴，01-13 轴之间设置有 3 条后浇带。4、上部结构：为现浇钢筋砼框架结构，教学楼为 5 层，老年活动中心为 2 层，钢筋砼柱网按各楼情况呈规则排列,结构砼等级为 C25。本工程±0.000 以上至+3.87 米标高处采纳 C30 级砼，+3.87 米标高至屋顶采纳强度 C25 级砼。各层构造柱、门窗过梁、圈梁等均采纳 C20 级。5、砌体材料：上部结构外围护墙，楼梯间采纳页岩多孔砖，砂浆采纳 M5 水泥砂浆。内隔墙除特别要求外，均采纳轻质蒸压砂加气混凝土砌块,M5 专用砂浆砌筑。3、各责任主体名称 下载后可任意编辑建设单位：杭州市翠苑第二小学设计单位：浙江省建筑设计讨论院勘察设计：杭州市勘测设计讨论院监理单位：浙江德邻联合工程有限公司施工单位：...
