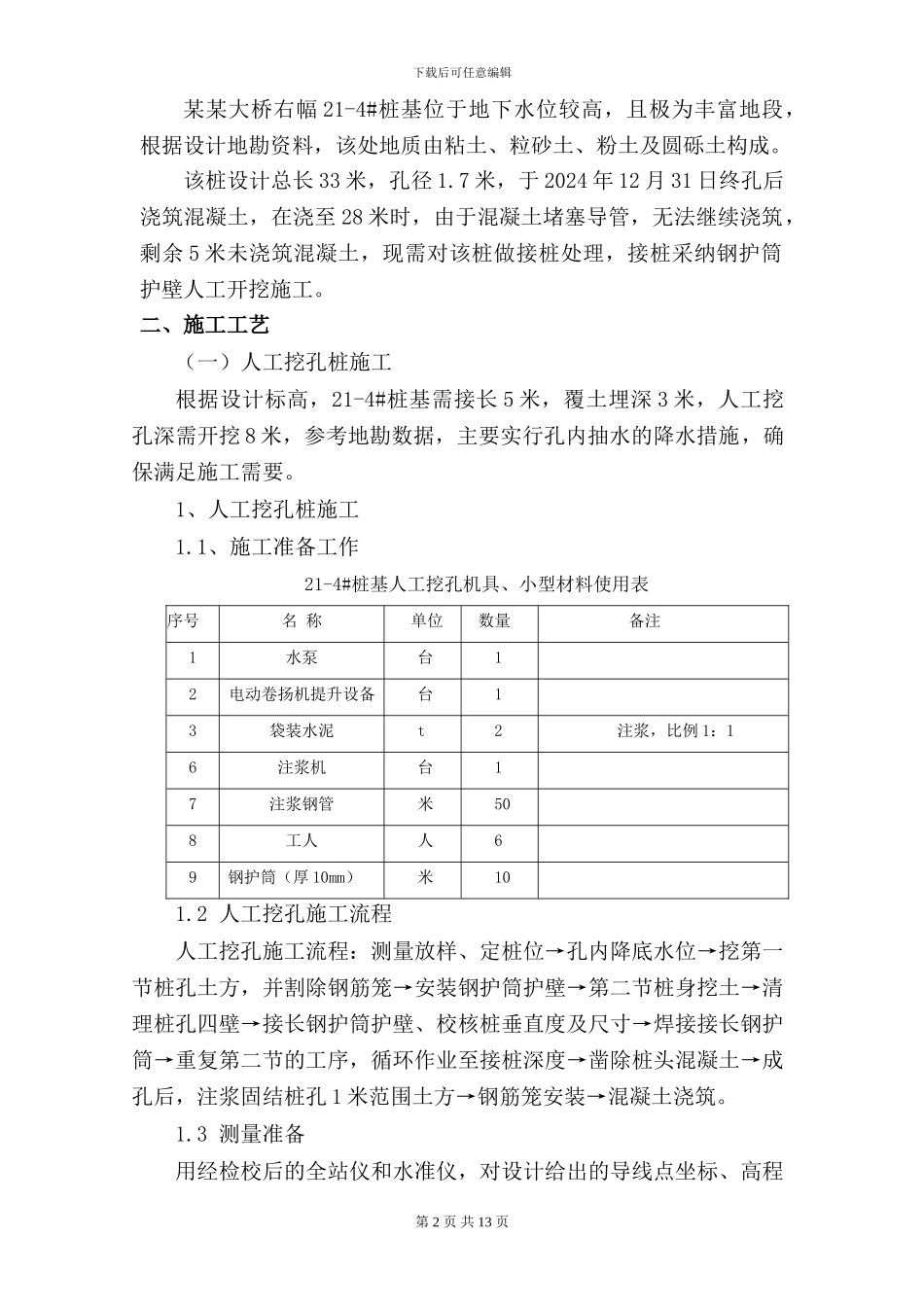

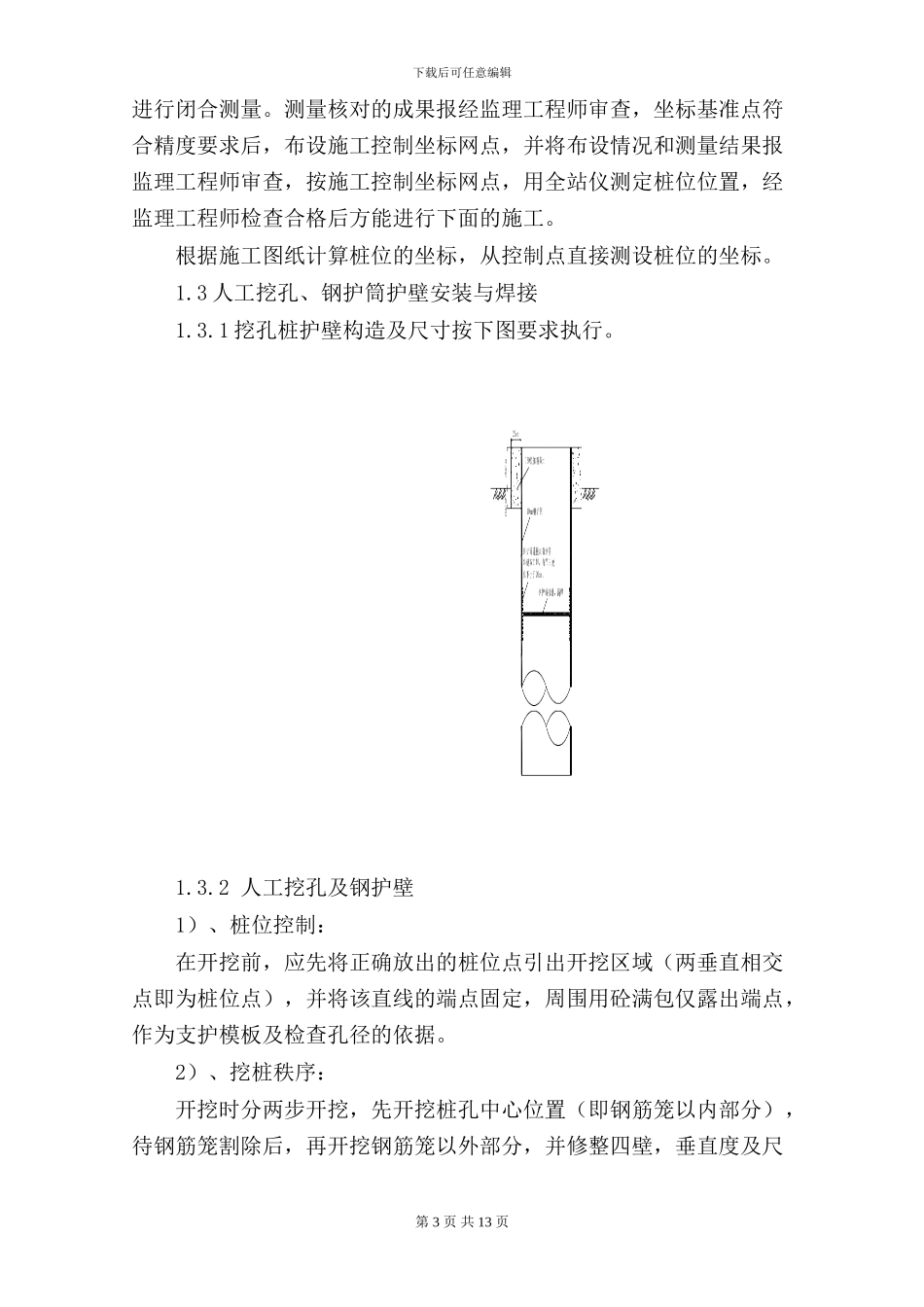

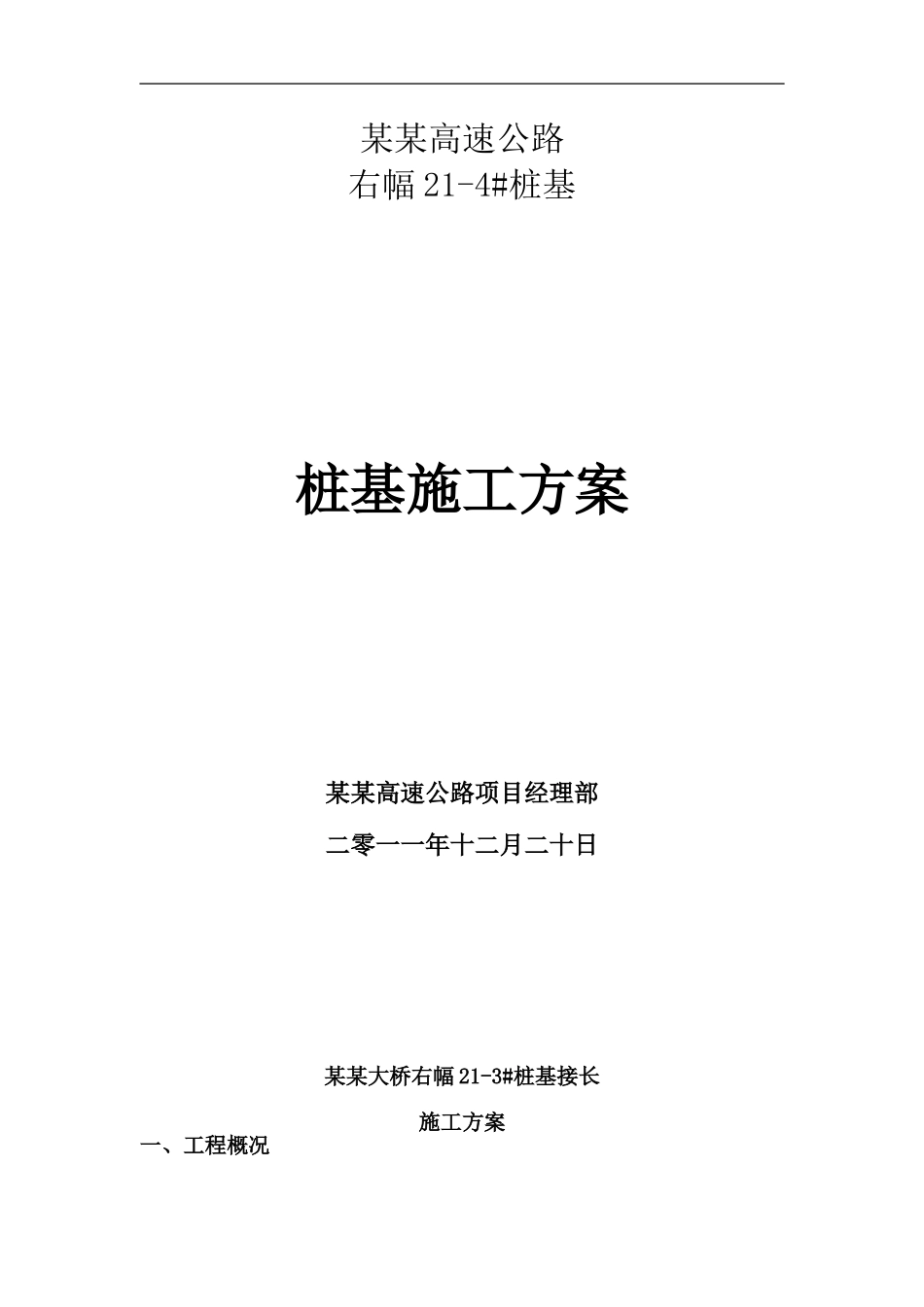

某某高速公路右幅 21-4#桩基桩基施工方案某某高速公路项目经理部二零一一年十二月二十日某某大桥右幅 21-3#桩基接长施工方案一、工程概况下载后可任意编辑某某大桥右幅 21-4#桩基位于地下水位较高，且极为丰富地段，根据设计地勘资料，该处地质由粘土、粒砂土、粉土及圆砾土构成。该桩设计总长 33 米，孔径 1.7 米，于 2024 年 12 月 31 日终孔后浇筑混凝土，在浇至 28 米时，由于混凝土堵塞导管，无法继续浇筑，剩余 5 米未浇筑混凝土，现需对该桩做接桩处理，接桩采纳钢护筒护壁人工开挖施工。二、施工工艺（一）人工挖孔桩施工根据设计标高，21-4#桩基需接长 5 米，覆土埋深 3 米，人工挖孔深需开挖 8 米，参考地勘数据，主要实行孔内抽水的降水措施，确保满足施工需要。1、人工挖孔桩施工1.1、施工准备工作21-4#桩基人工挖孔机具、小型材料使用表序号名 称单位数量备注1水泵台12电动卷扬机提升设备台13袋装水泥t2注浆，比例 1：16注浆机台17注浆钢管米508工人人69钢护筒（厚 10mm）米101.2 人工挖孔施工流程人工挖孔施工流程：测量放样、定桩位→孔内降底水位→挖第一节桩孔土方，并割除钢筋笼→安装钢护筒护壁→第二节桩身挖土→清理桩孔四壁→接长钢护筒护壁、校核桩垂直度及尺寸→焊接接长钢护筒→重复第二节的工序，循环作业至接桩深度→凿除桩头混凝土→成孔后，注浆固结桩孔 1 米范围土方→钢筋笼安装→混凝土浇筑。1.3 测量准备用经检校后的全站仪和水准仪，对设计给出的导线点坐标、高程第 2 页 共 13 页下载后可任意编辑进行闭合测量。测量核对的成果报经监理工程师审查，坐标基准点符合精度要求后，布设施工控制坐标网点，并将布设情况和测量结果报监理工程师审查，按施工控制坐标网点，用全站仪测定桩位位置，经监理工程师检查合格后方能进行下面的施工。根据施工图纸计算桩位的坐标，从控制点直接测设桩位的坐标。1.3 人工挖孔、钢护筒护壁安装与焊接1.3.1 挖孔桩护壁构造及尺寸按下图要求执行。1.3.2 人工挖孔及钢护壁1）、桩位控制：在开挖前，应先将正确放出的桩位点引出开挖区域（两垂直相交点即为桩位点），并将该直线的端点固定，周围用砼满包仅露出端点，作为支护模板及检查孔径的依据。2）、挖桩秩序：开挖时分两步开挖，先开挖桩孔中心位置（即钢筋笼以内部分），待钢筋笼割除后，再开挖钢筋笼以外部分，并修整四壁，垂直度及尺第 3 页 共 13 页下载后可任意编辑寸需满足设计...
