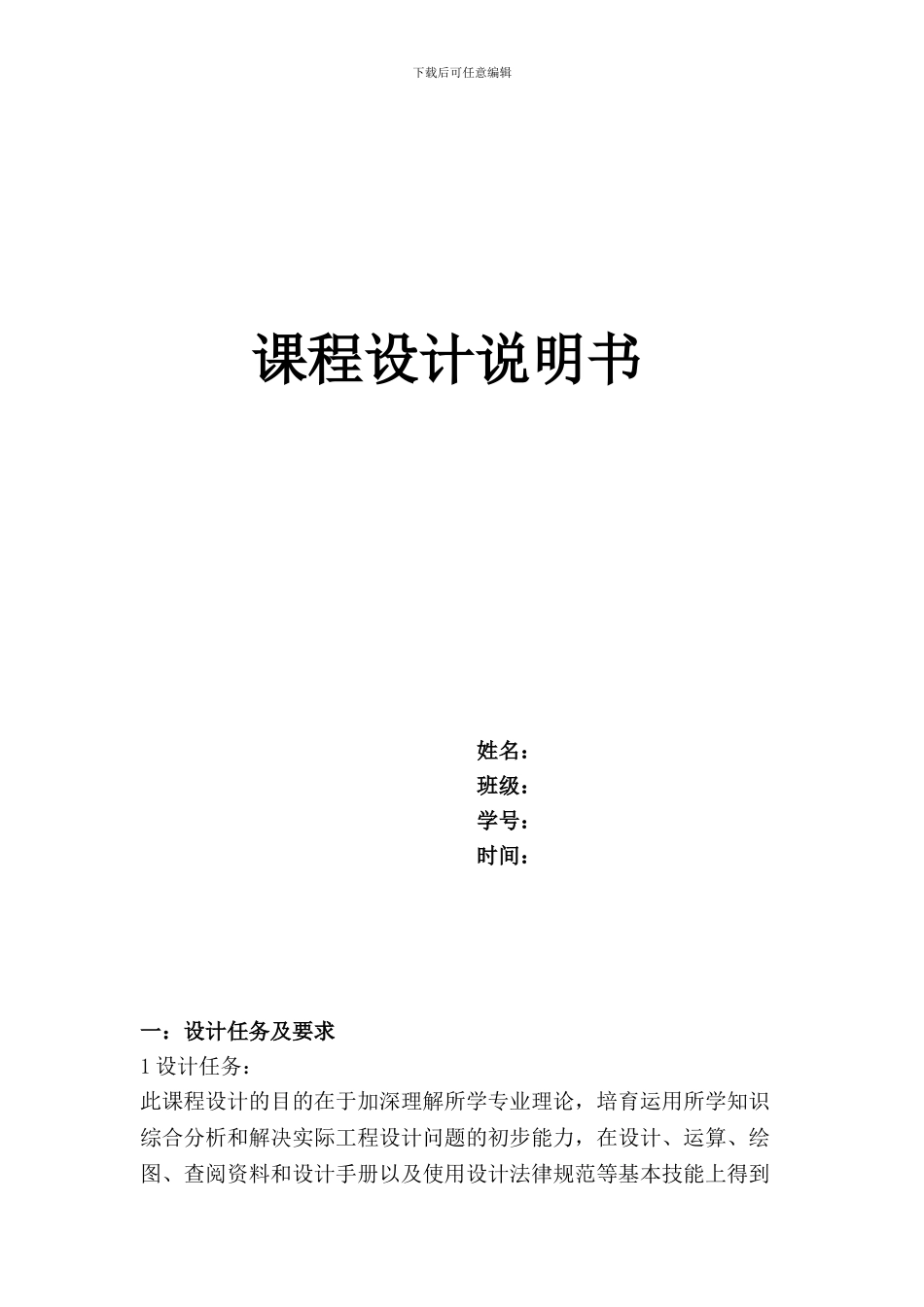

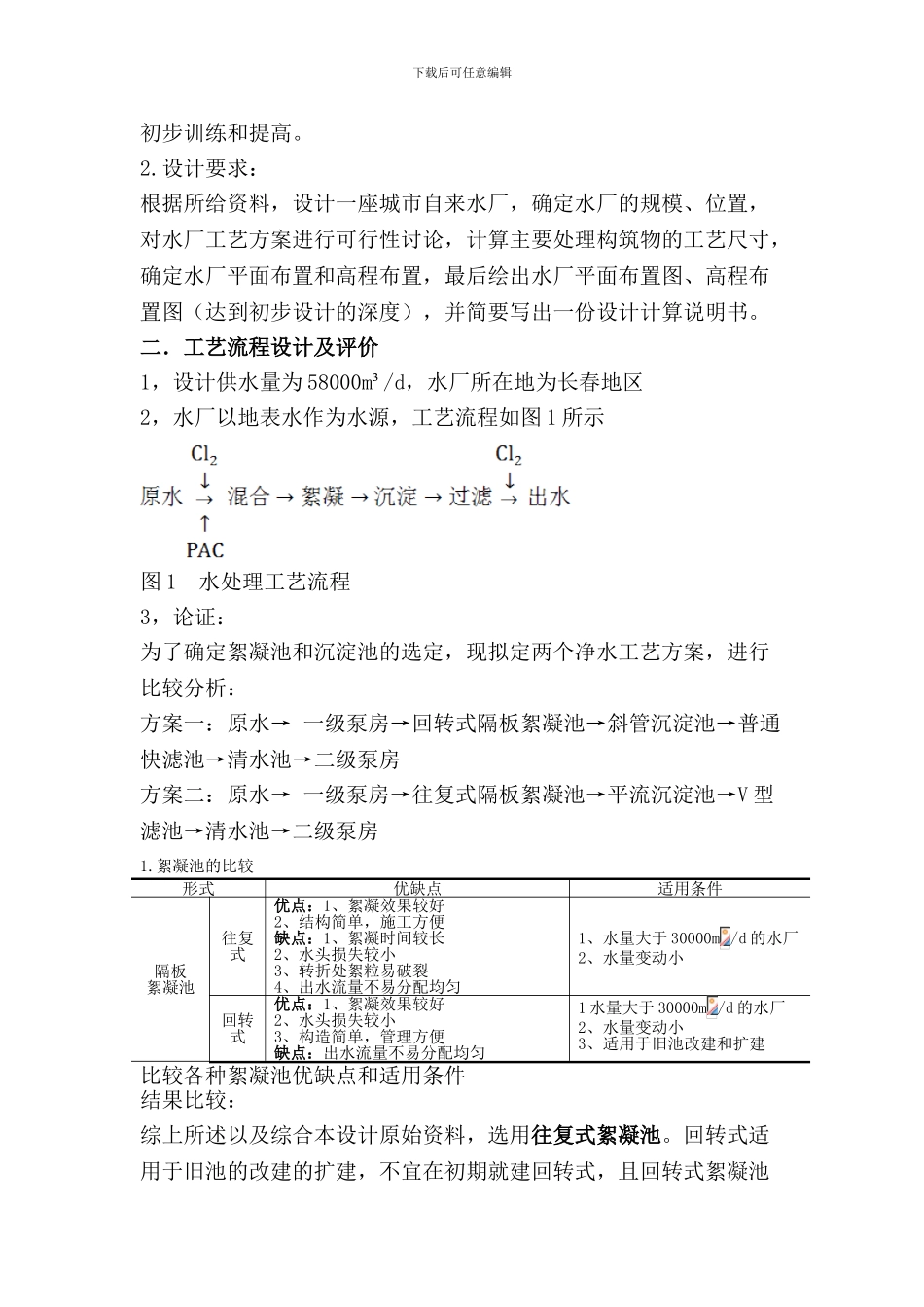

下载后可任意编辑 课程设计说明书 姓名： 班级： 学号： 时间：一：设计任务及要求1 设计任务：此课程设计的目的在于加深理解所学专业理论，培育运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计法律规范等基本技能上得到下载后可任意编辑初步训练和提高。2.设计要求：根据所给资料，设计一座城市自来水厂，确定水厂的规模、位置，对水厂工艺方案进行可行性讨论，计算主要处理构筑物的工艺尺寸，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图（达到初步设计的深度），并简要写出一份设计计算说明书。二．工艺流程设计及评价1，设计供水量为 58000m³/d，水厂所在地为长春地区2，水厂以地表水作为水源，工艺流程如图 1 所示图 1 水处理工艺流程3，论证：为了确定絮凝池和沉淀池的选定，现拟定两个净水工艺方案，进行比较分析：方案一：原水→ 一级泵房→回转式隔板絮凝池→斜管沉淀池→普通快滤池→清水池→二级泵房方案二：原水→ 一级泵房→往复式隔板絮凝池→平流沉淀池→V 型滤池→清水池→二级泵房1.絮凝池的比较 形式优缺点适用条件隔板絮凝池往复式优点：1、絮凝效果较好2、结构简单，施工方便缺点：1、絮凝时间较长2、水头损失较小3、转折处絮粒易破裂4、出水流量不易分配均匀1、水量大于 30000m /d 的水厂2、水量变动小回转式优点：1、絮凝效果较好2、水头损失较小3、构造简单，管理方便缺点：出水流量不易分配均匀1 水量大于 30000m /d 的水厂2、水量变动小3、适用于旧池改建和扩建比较各种絮凝池优缺点和适用条件结果比较：综上所述以及综合本设计原始资料，选用往复式絮凝池。回转式适用于旧池的改建的扩建，不宜在初期就建回转式，且回转式絮凝池下载后可任意编辑减小了絮粒碰撞的机会，减小了絮凝的速度，增长了时间。所以选用选用絮凝效果较好的往复式絮凝池。2. 沉淀池的比较沉淀池平流式斜管式优点1.造价较低2.操作管理方便，施工较简单3.对原水浊度适应性较强，潜力大，处理效果稳定4.带有机械排泥设备时，排泥效果好1.沉淀效率高2.池体小，占地少缺点1.占地面积较大2.不采纳机械排泥装置时，排泥较困难3.需维护机械排泥设备1.耗材较多，老化后尚需更换，费用较高2.对原水浊度适应性较平流池差3.不设机械排泥装置时，排泥较困难；机械排泥时，维护管理较麻烦使用条件一般用于大中型净水厂1.可用于各种规模水厂2.宜用于老沉...
