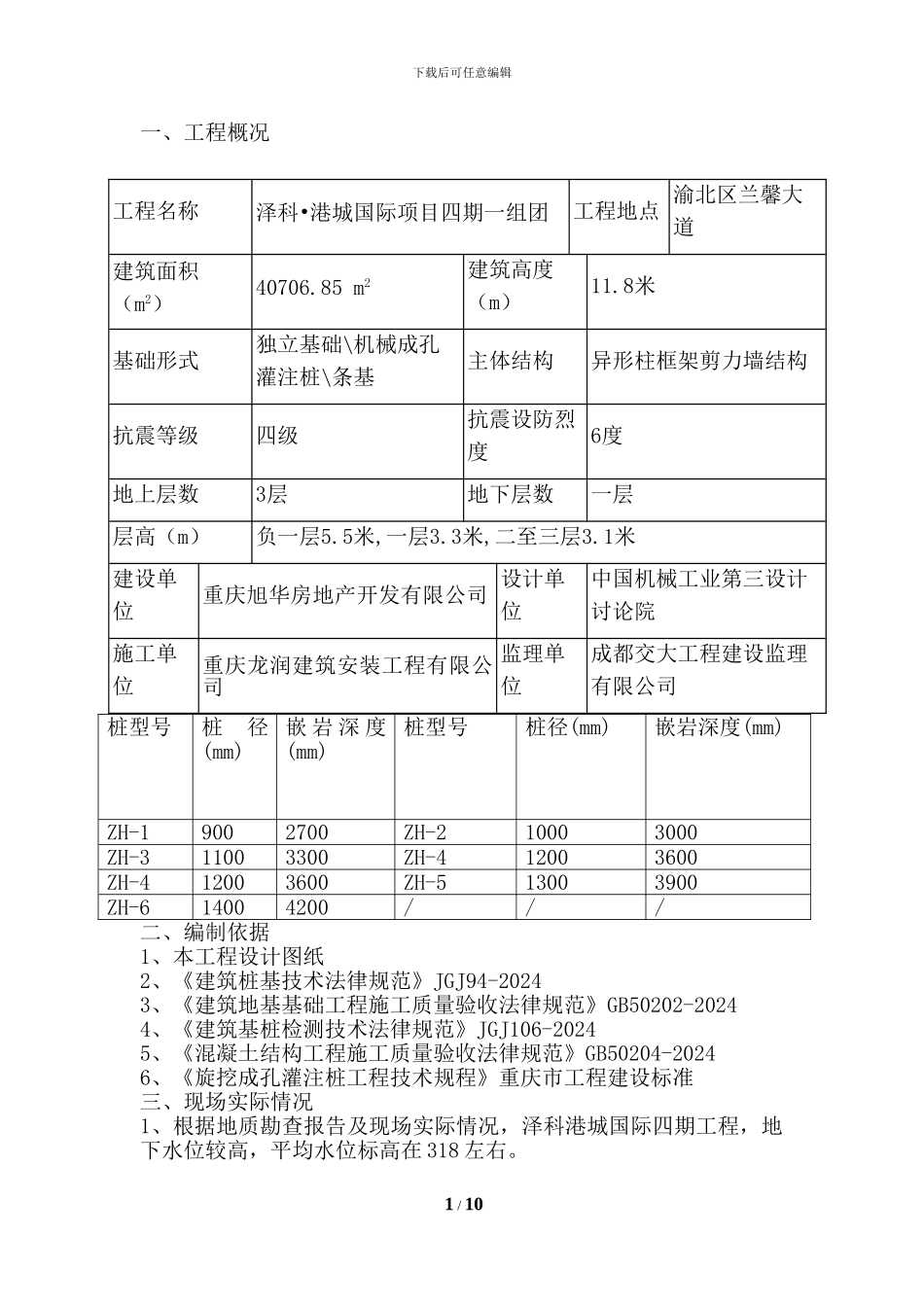

下载后可任意编辑一、工程概况桩型号桩径(mm)嵌 岩 深 度(mm)桩型号桩径(mm)嵌岩深度(mm)ZH-19002700ZH-210003000ZH-311003300ZH-412003600ZH-412003600ZH-513003900ZH-614004200///二、编制依据1、本工程设计图纸2、《建筑桩基技术法律规范》JGJ94-20243、《建筑地基基础工程施工质量验收法律规范》GB50202-20244、《建筑基桩检测技术法律规范》JGJ106-20245、《混凝土结构工程施工质量验收法律规范》GB50204-20246、《旋挖成孔灌注桩工程技术规程》重庆市工程建设标准三、现场实际情况1、根据地质勘查报告及现场实际情况，泽科港城国际四期工程，地下水位较高，平均水位标高在 318 左右。 1 / 10工程名称泽科•港城国际项目四期一组团工程地点 渝北区兰馨大道建筑面积（m2）40706.85 m2建筑高度（m）11.8米基础形式独立基础\机械成孔灌注桩\条基主体结构异形柱框架剪力墙结构抗震等级四级抗震设防烈度6度地上层数3层地下层数一层层高（m）负一层5.5米,一层3.3米,二至三层3.1米建设单位重庆旭华房地产开发有限公司 设计单位中国机械工业第三设计讨论院施工单位重庆龙润建筑安装工程有限公司监理单位成都交大工程建设监理有限公司下载后可任意编辑2、为保证混凝土的质量和结构强度， 混凝土的浇筑必须采纳水下混凝土的浇注方式。四、水下混凝土的施工方法1、施工准备 水下混凝土配合比的确定：根据法律规范要求，混凝土的强度等级提高一个等级，图纸要求桩身采纳 C25 砼，现增加一个等级，桩身砼强度等级为 C30。配合比必须通过试验确定。2、水下混凝土导管浇注法的参数计算a、超压力 P 的计算由于 桩基础是在地下水中浇筑，为保证砼能顺利通过导管下注，必须使管内砼在其底部出口的压力大于管外地下水压力（超压力P）。为此导管内的混凝土产生的压力和使管内砼流出管底的超压力P 之间应满足下式：其中：—砼拌合物容重，KN/m3； —导管顶部至桩孔内已浇砼面的高差，根据导管安装示意图及挖孔桩深度取 =17.1m; —桩孔内地下水的容重，考虑水中所含砂土率，取 12KN/m3; —桩孔内地下水的高度，即地下水面与桩孔内已浇砼面之高差， 取=10.6m； —根据砼导管浇筑作用半径≤2.5m，确定其超压力须≥75KN/m2； 则：300.3KN/m2≥75KN/m2，考虑砼非完全流体，取折减系数，则150.2KN/m2 ≥75KN/m2 ， 满 足 超 压 力要 求 ， 砼 导 管 内 径（D=200mm）可满足水下砼的浇筑。b、开导管首批砼用量计算在灌注砼开导...
