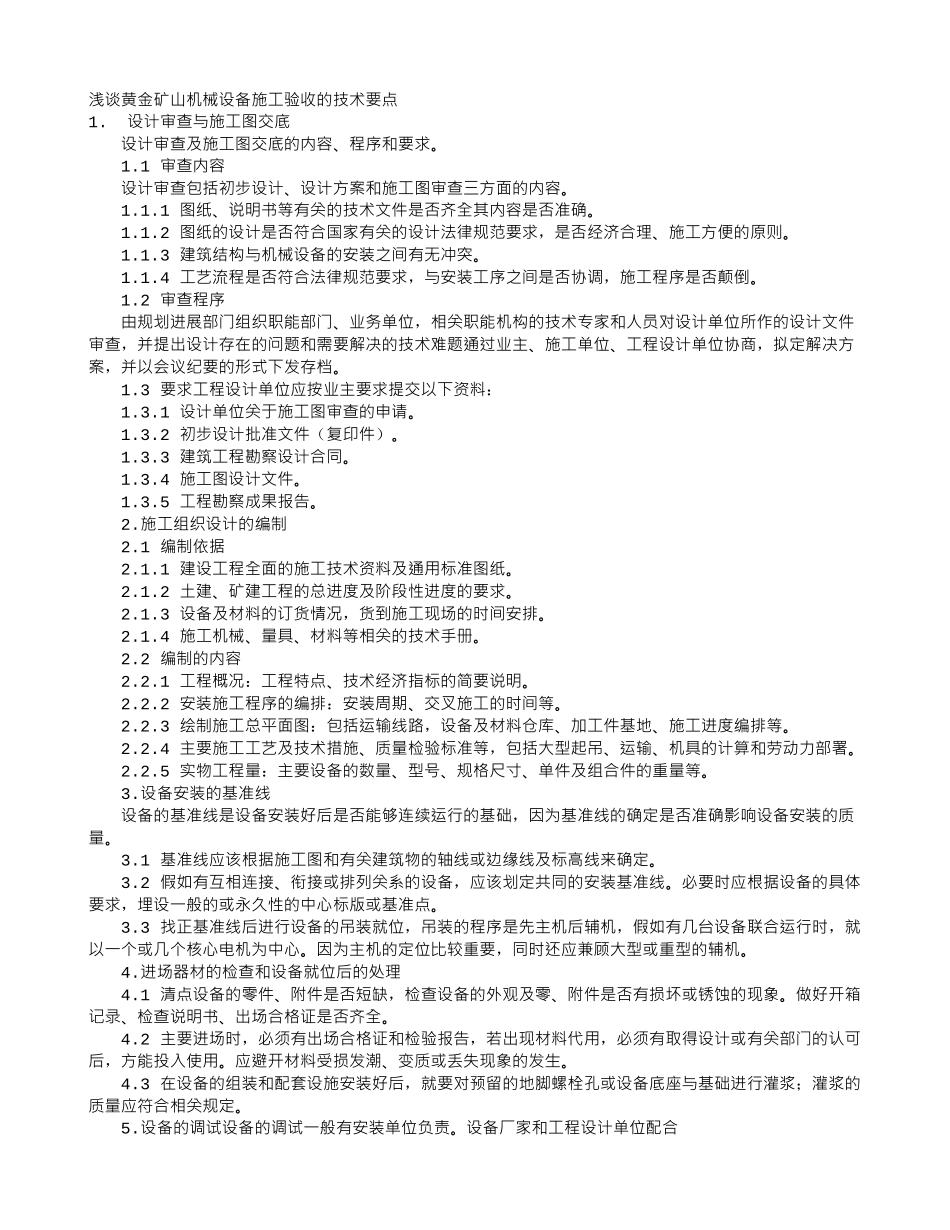

浅谈黄金矿山机械设备施工验收的技术要点1.设计审查与施工图交底 设计审查及施工图交底的内容、程序和要求。 1.1 审查内容 设计审查包括初步设计、设计方案和施工图审查三方面的内容。 1.1.1 图纸、说明书等有关的技术文件是否齐全其内容是否准确。 1.1.2 图纸的设计是否符合国家有关的设计法律规范要求，是否经济合理、施工方便的原则。 1.1.3 建筑结构与机械设备的安装之间有无冲突。 1.1.4 工艺流程是否符合法律规范要求，与安装工序之间是否协调，施工程序是否颠倒。 1.2 审查程序 由规划进展部门组织职能部门、业务单位，相关职能机构的技术专家和人员对设计单位所作的设计文件审查，并提出设计存在的问题和需要解决的技术难题通过业主、施工单位、工程设计单位协商，拟定解决方案，并以会议纪要的形式下发存档。 1.3 要求工程设计单位应按业主要求提交以下资料： 1.3.1 设计单位关于施工图审查的申请。 1.3.2 初步设计批准文件（复印件）。 1.3.3 建筑工程勘察设计合同。 1.3.4 施工图设计文件。 1.3.5 工程勘察成果报告。 2.施工组织设计的编制 2.1 编制依据 2.1.1 建设工程全面的施工技术资料及通用标准图纸。 2.1.2 土建、矿建工程的总进度及阶段性进度的要求。 2.1.3 设备及材料的订货情况，货到施工现场的时间安排。 2.1.4 施工机械、量具、材料等相关的技术手册。 2.2 编制的内容 2.2.1 工程概况：工程特点、技术经济指标的简要说明。 2.2.2 安装施工程序的编排：安装周期、交叉施工的时间等。 2.2.3 绘制施工总平面图：包括运输线路，设备及材料仓库、加工件基地、施工进度编排等。 2.2.4 主要施工工艺及技术措施、质量检验标准等，包括大型起吊、运输、机具的计算和劳动力部署。 2.2.5 实物工程量：主要设备的数量、型号、规格尺寸、单件及组合件的重量等。 3.设备安装的基准线 设备的基准线是设备安装好后是否能够连续运行的基础，因为基准线的确定是否准确影响设备安装的质量。 3.1 基准线应该根据施工图和有关建筑物的轴线或边缘线及标高线来确定。 3.2 假如有互相连接、衔接或排列关系的设备，应该划定共同的安装基准线。必要时应根据设备的具体要求，埋设一般的或永久性的中心标版或基准点。 3.3 找正基准线后进行设备的吊装就位，吊装的程序是先主机后辅机，假如有几台设备联合运行时，就以一个或几个核心电机为中心。因为主机的定位比较重要，同时还应兼顾大型或...
