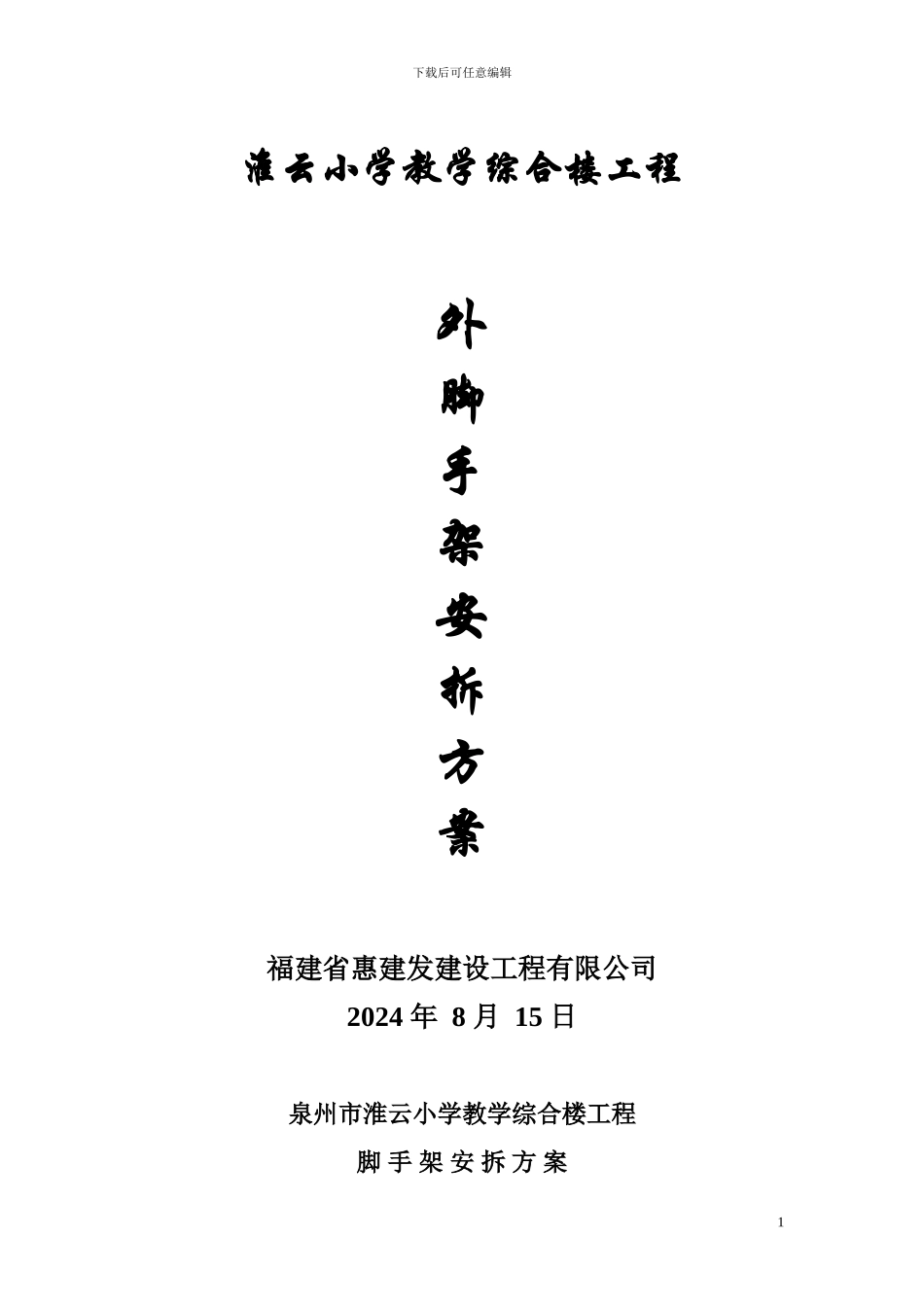

下载后可任意编辑淮云小学教学综合楼工程外脚 手架安拆方案 福建省惠建发建设工程有限公司2024 年 8 月 15 日泉州市淮云小学教学综合楼工程脚 手 架 安 拆 方 案1下载后可任意编辑一、 工程概况：淮云小学教学综合楼教学楼位于泉州市丰泽大酒店北侧，建设单位为泉州市淮云小学建设筹备处，设计单位为泉州市水利水电勘测设计院，监理单位为福建泉州九洲工程建设监理有限公司，勘察单位为泉州市建筑设计院，施工单位为福建省惠建发建设工程有限公司。淮云小学教学综合楼教学楼，占地面积1853 m2；建筑地下一层，地上11层；建筑面积15512.5m2，其中地下室面积：2605 m2，上部面积：12907.5 m2；建筑高度A幢39.6m；B幢22.17m，工程使用年限为50年，耐火等级为二级。本工程上部结构体系为现浇钢筋混凝土框架剪力墙结构，地下室底板面相对标高为-4.2m，整个地下室为框剪结构。建筑结构安全等级为二级，抗震烈度为7度II类建筑，剪力墙抗震等级为一级，框架抗震等级为二级。根据工程的施工需要，本工程的A幢采纳悬挑式钢管外脚手架，B幢采纳采纳落地式钢管外脚手架。二、 编制依据：《建筑施工计算手册》江正荣著 中国建筑工业出版社。《建筑施工手册》第四版 中国建筑工业出版社、《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社。《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社。《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社。《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 中国建筑工业出版社。《混凝土结构设计法律规范》GB50010-2024 中国建筑工业出版社。《建筑地基基础设计法律规范》GB50007-2024 中国建筑工业出版社。《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社。三、材料要求：1、钢管采纳 Φ48×3.5 钢管，应符合现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中 Q235-A 级钢的规定。不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。2、扣件采纳可锻铸铁制造的标准机件，其材质应符合现行国家标准《钢管脚手架扣件》(GB 15831)的规定。扣件的附件（Ｔ形螺栓、螺母、垫圈）采纳材料符合《碳素结构钢》(GB/T 700)中 Q235-A 级钢的规定，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂...
