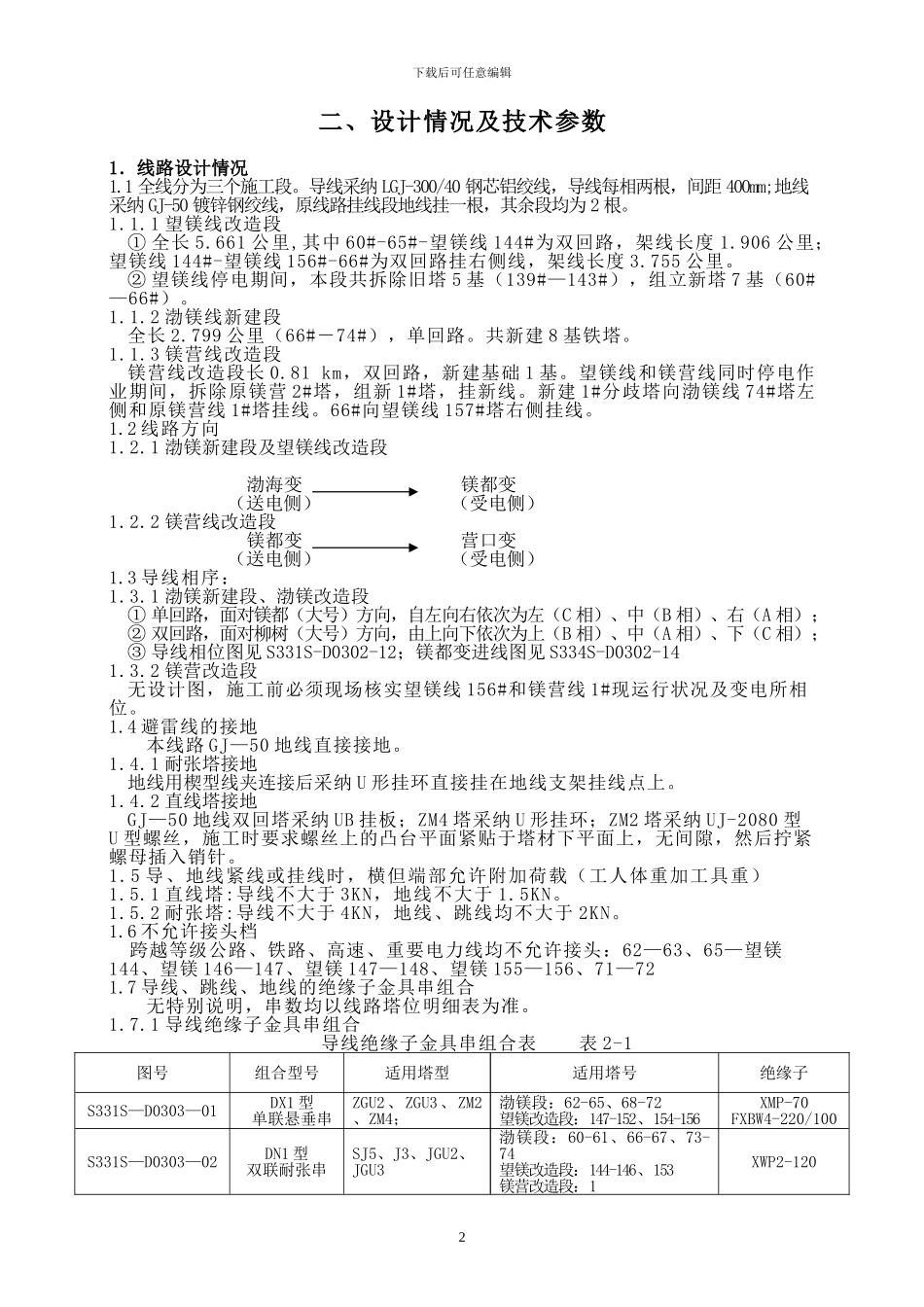

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】一、工程概况1．线路路径220kV 渤镁送电线新建工程 60#—74#施工段途经营口老边区、大石桥虎庄镇，止于镁都变电所。施工段全长 9.27 公里，杆塔定位 16 基。2．线路的地形本施工段地形较平坦，塔位基本水田占 50%、旱地占 50%。3．线路的交通情况305 国道及上白线县道贯穿本施工段，交通较为便利，为施工期间设备与材料的运输提供了良好的条件。但水田部分塔位无运输道路，还需小运。4．线路的交叉跨越情况主要的交叉跨越物统计表 表 1-1序号跨越物名称单位数量备 注166 千伏电力线条5树桥甲乙线、望盖乙线、营金线、树都甲乙线210 千伏及以下电力线、通讯线条163铁路条1营口线4等级公路条1营大线5高速公路条1盘营高速6养鱼池处15．本线路段的主要施工难点5.1 水田地段架线施工受耕作季节影响。5.2 线路走廊的占地问题。1下载后可任意编辑二、设计情况及技术参数1．线路设计情况1.1 全线分为三个施工段。导线采纳 LGJ-300/40 钢芯铝绞线，导线每相两根，间距 400mm;地线采纳 GJ-50 镀锌钢绞线，原线路挂线段地线挂一根，其余段均为 2 根。1.1.1 望镁线改造段① 全长 5.661 公里,其中 60#-65#-望镁线 144#为双回路，架线长度 1.906 公里；望镁线 144#-望镁线 156#-66#为双回路挂右侧线，架线长度 3.755 公里。② 望镁线停电期间，本段共拆除旧塔 5 基（139#—143#），组立新塔 7 基（60#—66#）。1.1.2 渤镁线新建段全长 2.799 公里（66#－74#），单回路。共新建 8 基铁塔。1.1.3 镁营线改造段镁营线改造段长 0.81 km，双回路，新建基础 1 基。望镁线和镁营线同时停电作业期间，拆除原镁营 2#塔，组新 1#塔，挂新线。新建 1#分歧塔向渤镁线 74#塔左侧和原镁营线 1#塔挂线。66#向望镁线 157#塔右侧挂线。1.2 线路方向1.2.1 渤镁新建段及望镁线改造段 渤海变 镁都变（送电侧） （受电侧）1.2.2 镁营线改造段 镁都变 营口变（送电侧） （受电侧）1.3 导线相序：1.3.1 渤镁新建段、渤镁改造段① 单回路，面对镁都（大号）方向，自左向右依次为左（C 相）、中（B 相）、右（A 相）；② 双回路，面对柳树（大号）方向，由上向下依次为上（B 相）、中（A 相）、下（C 相）；③ 导线相位图见 S331S-D0302-12；镁都变进线图见 S334S-D0302-141.3....
