2015欧标H型钢标准VIP免费

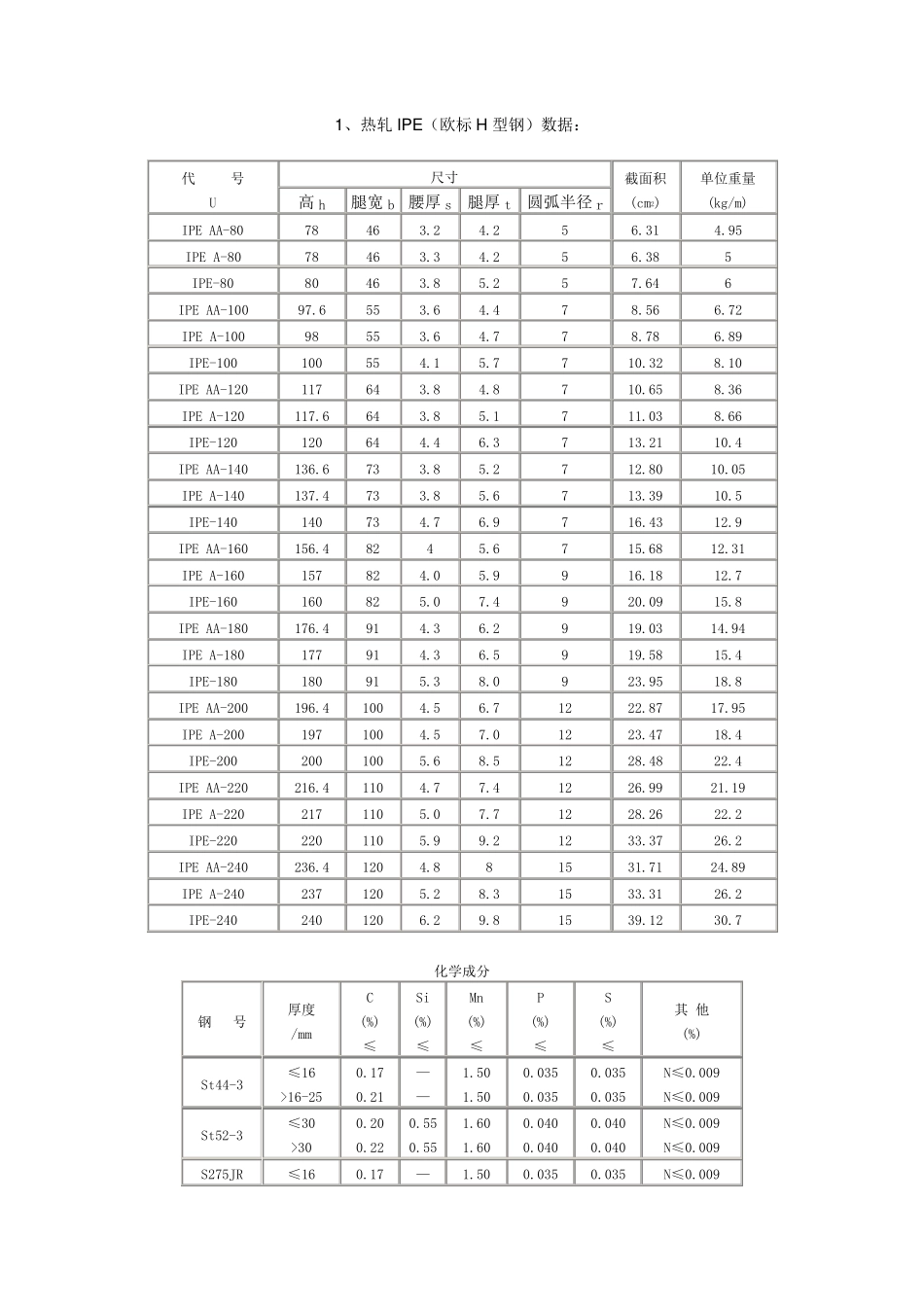

2015欧标H型钢标准_第1页
1/8

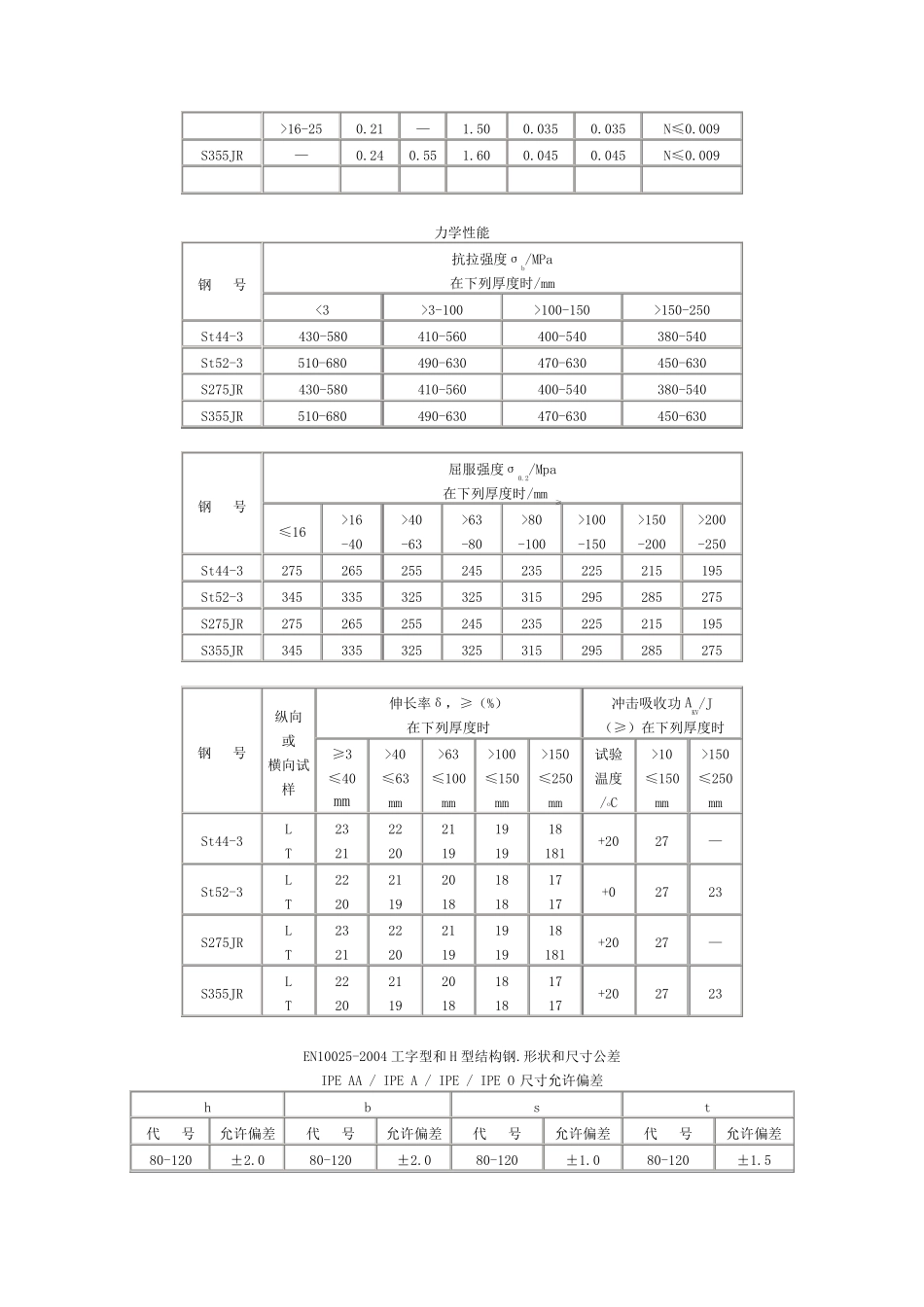

2015欧标H型钢标准_第2页
2/8

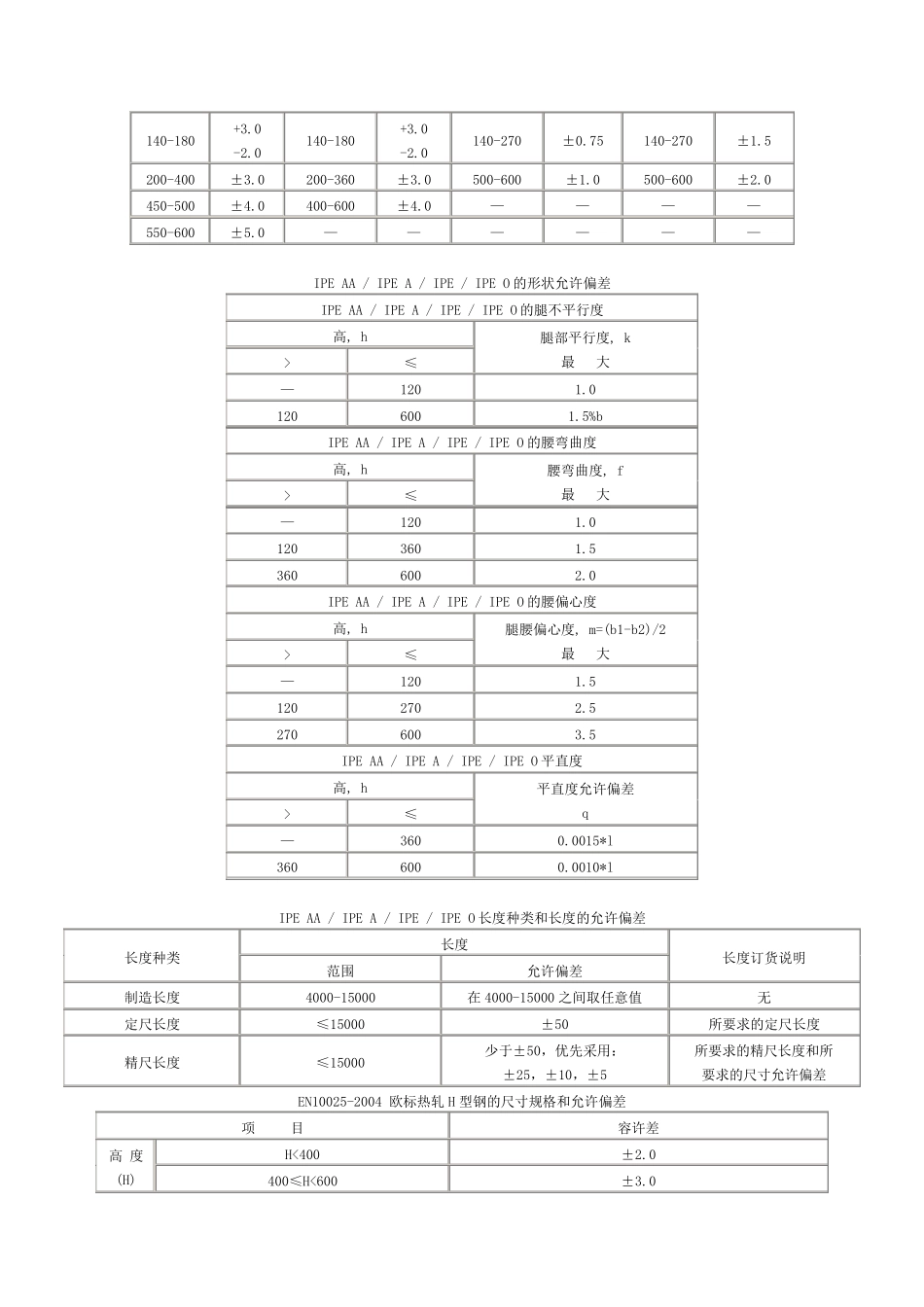

2015欧标H型钢标准_第3页
3/8
1、热轧IP E(欧标H 型钢)数据: 代 号 U 尺寸 截面积 (cm2) 单位重量 (kg/m) 高h 腿宽b 腰厚s 腿厚t 圆弧半径r IPE AA-80 78 46 3.2 4.2 5 6.31 4.95 IPE A-80 78 46 3.3 4.2 5 6.38 5 IPE-80 80 46 3.8 5.2 5 7.64 6 IPE AA-100 97.6 55 3.6 4.4 7 8.56 6.72 IPE A-100 98 55 3.6 4.7 7 8.78 6.89 IPE-100 100 55 4.1 5.7 7 10.32 8.10 IPE AA-120 117 64 3.8 4.8 7 10.65 8.36 IPE A-120 117.6 64 3.8 5.1 7 11.03 8.66 IPE-120 120 64 4.4 6.3 7 13.21 10.4 IPE AA-140 136.6 73 3.8 5.2 7 12.80 10.05 IPE A-140 137.4 73 3.8 5.6 7 13.39 10.5 IPE-140 140 73 4.7 6.9 7 16.43 12.9 IPE AA-160 156.4 82 4 5.6 7 15.68 12.31 IPE A-160 157 82 4.0 5.9 9 16.18 12.7 IPE-160 160 82 5.0 7.4 9 20.09 15.8 IPE AA-180 176.4 91 4.3 6.2 9 19.03 14.94 IPE A-180 177 91 4.3 6.5 9 19.58 15.4 IPE-180 180 91 5.3 8.0 9 23.95 18.8 IPE AA-200 196.4 100 4.5 6.7 12 22.87 17.95 IPE A-200 197 100 4.5 7.0 12 23.47 18.4 IPE-200 200 100 5.6 8.5 12 28.48 22.4 IPE AA-220 216.4 110 4.7 7.4 12 26.99 21.19 IPE A-220 217 110 5.0 7.7 12 28.26 22.2 IPE-220 220 110 5.9 9.2 12 33.37 26.2 IPE AA-240 236.4 120 4.8 8 15 31.71 24.89 IPE A-240 237 120 5.2 8.3 15 33.31 26.2 IPE-240 240 120 6.2 9.8 15 39.12 30.7 化学成分 钢 号 厚度 /mm C (%) ≤ Si (%) ≤ Mn (%) ≤ P (%) ≤ S (%) ≤ 其 他 (%) St44-3 ≤16 >16-25 0.17 0.21 — — 1.50 1.50 0.035 0.035 0.035 0.035 N≤0.009 N≤0.009 St52-3 ≤30 >30 0.20 0.22 0.55 0.55 1.60 1.60 0.040 0.040 0.040 0.040 N≤0.009 N≤0.009 S275JR ≤16 0.17 — 1.50 0.035 0.035 N≤0.009 >16-25 0.21 — 1.50 0.035 0.035 N≤0.009 S355JR — 0.24 0.55 1.60 0.045 0.045 N≤0.009 力学性能 钢 号 抗拉强度σb/MPa 在下列厚度时/mm <3 >3-100 >100-150 >150-250 St44-3 430-580 410-560 400-540 380-540 St52-3 510-...
