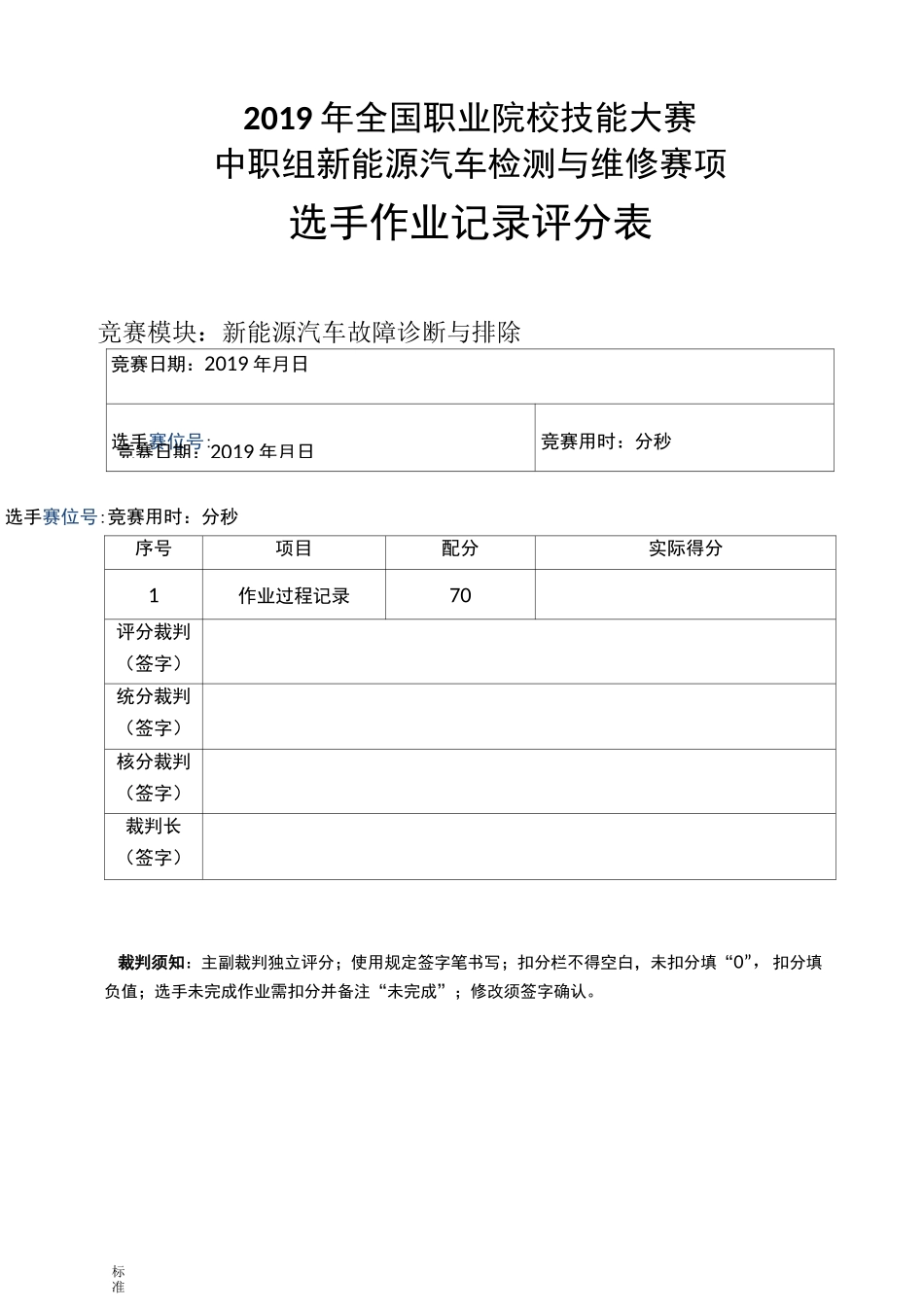

竞赛日期：2019 年月日选手赛位号:竞赛用时：分秒竞赛日期：2019 年月日选手赛位号:竞赛用时：分秒标准2019 年全国职业院校技能大赛中职组新能源汽车检测与维修赛项选手作业记录评分表竞赛模块：新能源汽车故障诊断与排除序号项目配分实际得分1作业过程记录70评分裁判（签字）统分裁判（签字）核分裁判（签字）裁判长（签字）裁判须知：主副裁判独立评分；使用规定签字笔书写；扣分栏不得空白，未扣分填“0”，扣分填负值；选手未完成作业需扣分并备注“未完成”；修改须签字确认。标准1、填写车辆信息本部分累计得分作业项目作业内容配分得分判罚依据整车型号吉利帝豪工作电压346V电池容量150Ah车辆识别代码见赛场 VIN 码表电机型号TZ220XS503里程表读数见赛场车辆2、故障点 1 诊断与排除过程本部分累计得分作业项目作业内容配分得分判罚依据故障现象确认①ON 档（按压启动开关）：仪表黑屏、双闪跳②READY 档（按压启动开关+踩下制动踏板）：现象同上裁判用：二者记录一个即可模块通讯状态及故障码检查①BCM 报：B128329（IGN1 继电器控制输出无效）、U012287、B12A053、C161531②ESC、SRS、EPS、AVAS 模块不通讯裁判用：选手可以只写故障码，不写故障内容正确读取数据项目数值单位判断选手无论填写/不填写信息，均不扣分清除故障码并再次读取确认故障码是否再次出现，并填写结果□无 DTC■有 DTC:BCM 报：B128329确定故障范围结合仪表现象、诊断数据和电路图分析，最有可能的故障范围：IG1 继电器（IR02）元件及其相关线路，BCM 故障（填写 SF12 及其相关线路、IF28 及其相关线路不扣分）基本检查线路/连接器外观及连接情况■正常□不正常零件安装等□正常■不正常缺喇叭继电器 ER08标准部件/电路测试部件/线路范围检查或测试后的判断结果其他若干正确检测步骤□正常□不正常关闭点火开关，断开蓄电池负极，断开 IP23 插头，测量插座线路 86-IP23/15:无穷大□正常■不正常波形采集（不用者不填）□正常□不正常故障部位确认和排除故障类型确认的故障位置排除处理说明线路故障IG1 （ IR02 ） 继 电器 插 座 线 路 86-IP23/15 线 路 之 间断路□更换■维修□调整元件故障□更换□维修□调整3、故障点 2 诊断与排除过程本部分累计得分竞赛环节（请在以下答题区域填写或勾选，未做或记录与实际不符均不得分）作业作业内配扣分判罚依据故障现象确模块通讯①ON 档：仪表黑屏（仅小汽车图标）双闪跳②READY ...
