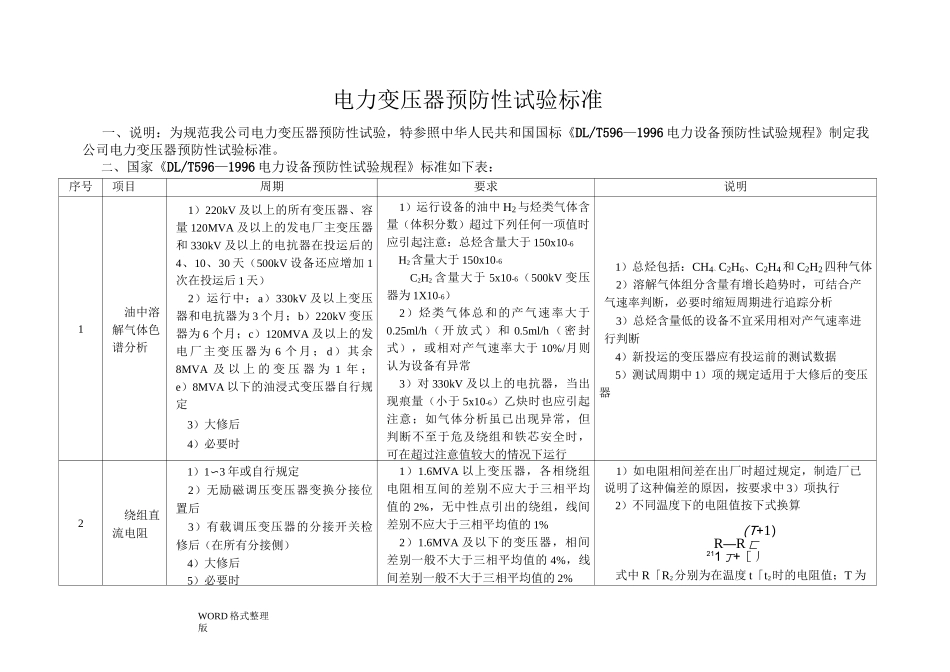

WORD 格式整理版电力变压器预防性试验标准一、说明：为规范我公司电力变压器预防性试验，特参照中华人民共和国国标《DL/T596—1996 电力设备预防性试验规程》制定我公司电力变压器预防性试验标准。二、国家《DL/T596—1996 电力设备预防性试验规程》标准如下表：序号项目周期要求说明1油中溶解气体色谱分析1）220kV 及以上的所有变压器、容量 120MVA 及以上的发电厂主变压器和 330kV 及以上的电抗器在投运后的4、10、30 天（500kV 设备还应增加 1次在投运后 1 天）2）运行中：a）330kV 及以上变压器和电抗器为 3 个月；b）220kV 变压器为 6 个月；c）120MVA 及以上的发电厂主变压器为 6 个月； d ）其余8MVA 及 以 上 的 变 压 器 为 1 年 ；e）8MVA 以下的油浸式变压器自行规定3）大修后4）必要时1）运行设备的油中 H2与烃类气体含量（体积分数）超过下列任何一项值时应引起注意：总烃含量大于 150x10-6H2含量大于 150x10-6C2H2 含量大于 5x10-6（500kV 变压器为 1X10-6）2）烃类气体总和的产气速率大于0.25ml/h （ 开 放 式 ） 和 0.5ml/h （ 密 封式），或相对产气速率大于 10%/月则认为设备有异常3）对 330kV 及以上的电抗器，当出现痕量（小于 5x10-6）乙炔时也应引起注意；如气体分析虽已出现异常，但判断不至于危及绕组和铁芯安全时，可在超过注意值较大的情况下运行1）总烃包括：CH4、C2H6、C2H4和 C2H2四种气体2）溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析3）总烃含量低的设备不宜采用相对产气速率进行判断4）新投运的变压器应有投运前的测试数据5）测试周期中 1）项的规定适用于大修后的变压器2绕组直流电阻1）1〜3 年或自行规定2）无励磁调压变压器变换分接位置后3）有载调压变压器的分接开关检修后（在所有分接侧）4）大修后5）必要时1）1.6MVA 以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的 2%，无中性点引出的绕组，线间差别不应大于三相平均值的 1%2）1.6MVA 及以下的变压器，相间差别一般不大于三相平均值的 4%，线间差别一般不大于三相平均值的 2%1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按要求中 3）项执行2）不同温度下的电阻值按下式换算（T+1）R—R 匸211 丁+［丿式中 R「R2分别为在温度 t「t2时的电阻值；T 为WORD 格式整理版3）与以前相同部位测得值比较，其变化不...
