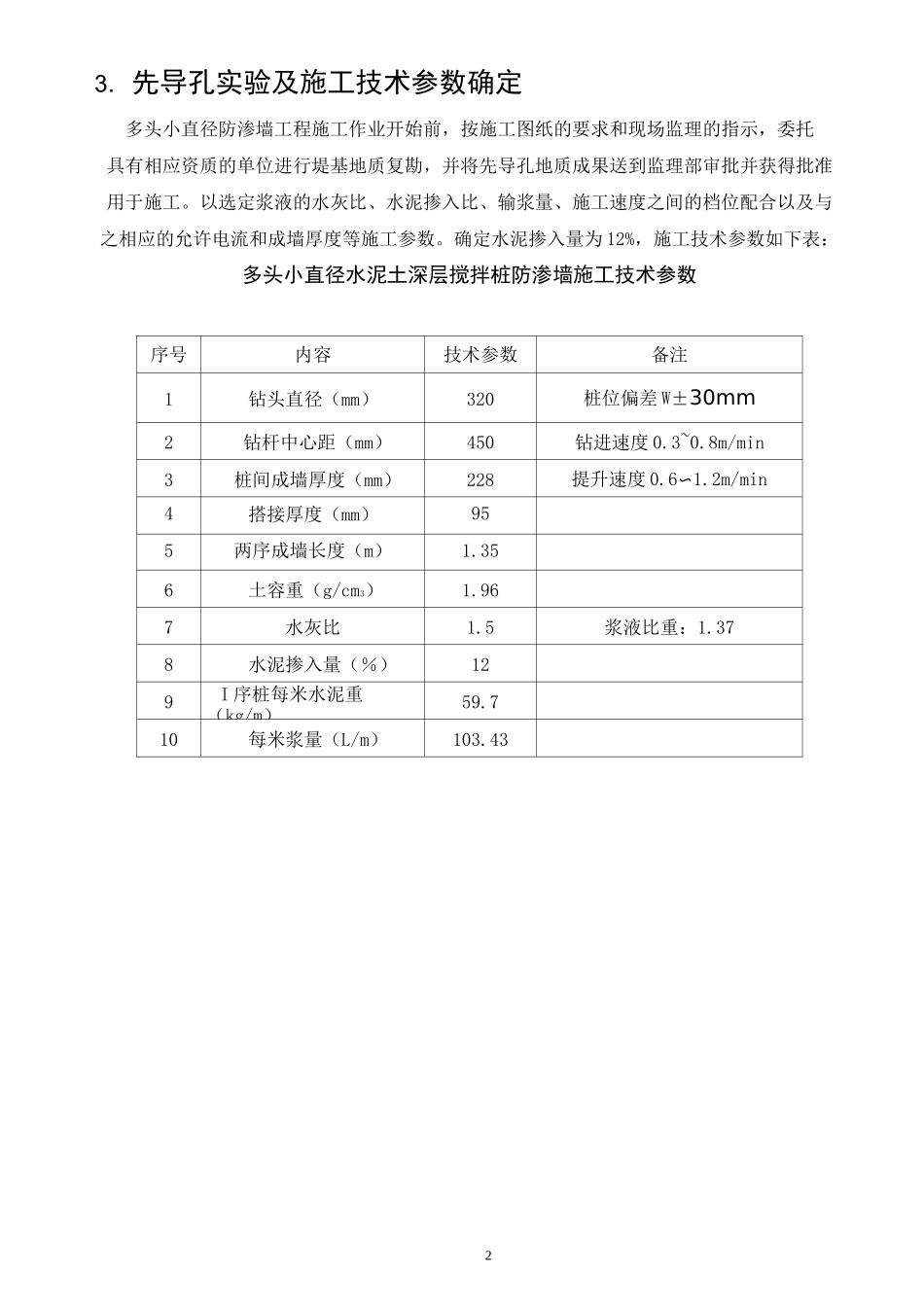

1多头小直径水泥土深层搅拌桩防渗墙施工方案1. 工程概况及地质情况1.1 工程概况畲湾联圩属于鄱阳县和乐平市管辖范围，位于乐安河下游右岸，与万年县梓埠联圩隔乐安河相望。距鄱阳县城约 40km，距乐平市约 30km。圩堤起自乐平市境内的观音峰，沿乐安河顺流而下，经饶埠、渡口、舒家埠、张家，止于鄱阳县庙下李村附近。堤线全长 23.85km,本标段设计桩号为 11+800〜16+700，总长 4.90km。1.2 工程地质畲湾联圩处于乐安河下游右岸，为侵蚀堆积河漫阶地的河谷平原地貌，地形平坦开阔，微地貌发育。圩区河流岸坡多为冲刷凹岸，常见塌岸现象。漫滩和 I 级阶地后缘一般紧接 II级阶地，但呈断续分布。阶地外围为白垩系地层组成的低丘岗地。圩区主要为第四系全新统、中更新统覆盖层，下伏基岩为白垩系（K）紫红色粉砂岩、砂砾岩、砾岩及中元古界双桥山群紫红色板岩、二云母千枚岩夹凝灰质砂岩、云母石英片岩、千枚状粉砂岩和炭质绿泥绢云千枚岩等。圩区地表水系发育，地下水类型主要为孔隙性潜水，赋存于第四系冲积砂类土、砂砾（卵）石层中，与乐安河水水力联系密切，汛期时具承压性。各穿堤建筑物的地下水及地表水对砼均具不同程度的腐蚀性。2. 施工现场布置2.1 施工用电结合施工现场及周边的供电情况，我部准备使用饶埠电排站网电，位于堤顶桩号 14+740。2.2 施工用水用潜水泵抽取乐安河水，通过水龙带输送到制浆罐。2.3 施工道路本工程对外交通较便利，堤顶公路与圩区及其周边乡、村级公路连接形成公路网络。23. 先导孔实验及施工技术参数确定多头小直径防渗墙工程施工作业开始前，按施工图纸的要求和现场监理的指示，委托具有相应资质的单位进行堤基地质复勘，并将先导孔地质成果送到监理部审批并获得批准用于施工。以选定浆液的水灰比、水泥掺入比、输浆量、施工速度之间的档位配合以及与之相应的允许电流和成墙厚度等施工参数。确定水泥掺入量为 12%，施工技术参数如下表：多头小直径水泥土深层搅拌桩防渗墙施工技术参数序号内容技术参数备注1钻头直径（mm）320桩位偏差 W±30mm2钻杆中心距（mm）450钻进速度 0.3~0.8m/min3桩间成墙厚度（mm）228提升速度 0.6〜1.2m/min4搭接厚度（mm）955两序成墙长度（m）1.356土容重（g/cm3）1.967水灰比1.5浆液比重：1.378水泥掺入量（％）129I 序桩每米水泥重（kg/m）59.710每米浆量（L/m）103.4334. 水泥土搅拌桩防渗墙施工程序及主要施工方法4.1 水泥土搅拌桩防渗墙施工程序水泥土搅拌...
