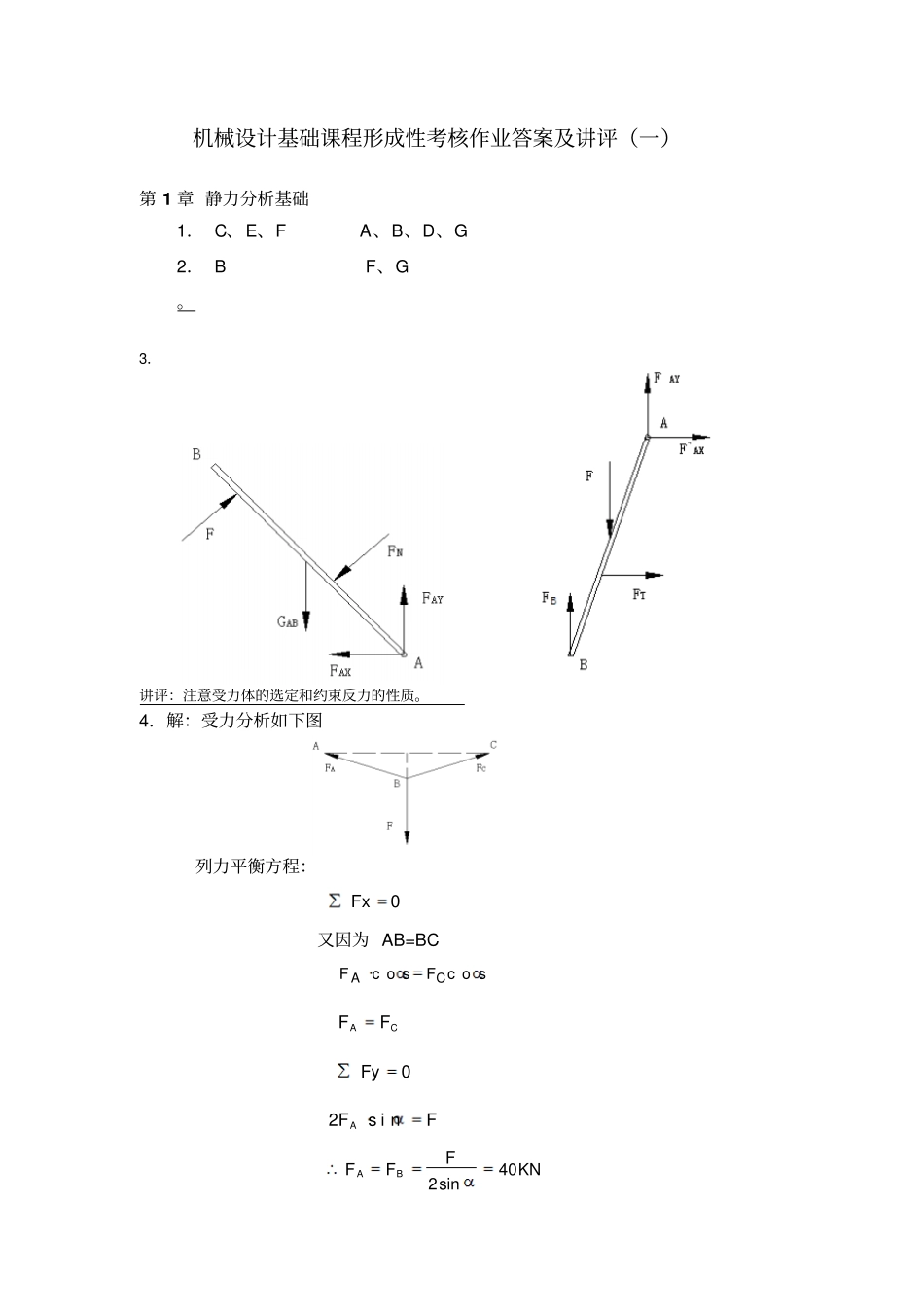

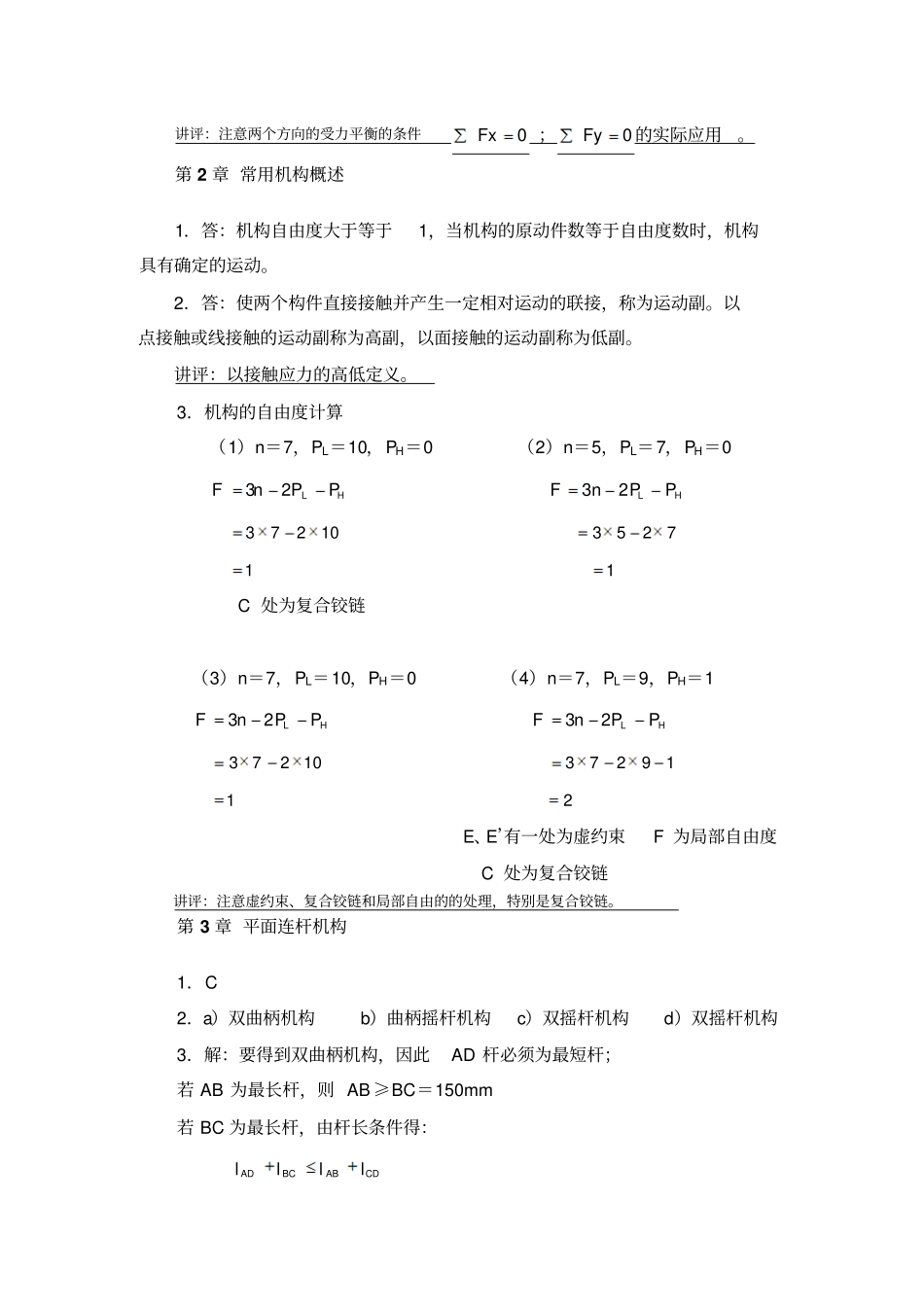

机械设计基础课程形成性考核作业答案及讲评（一）第 1 章 静力分析基础1． C、E、F A、B、D、G 2． B F、G 。3．讲评：注意受力体的选定和约束反力的性质。4．解：受力分析如下图列力平衡方程：0Fx又因为 AB=BC c o sc o sCAFFCAFF0FyFFA s i n2KNFFFBA40sin2讲评：注意两个方向的受力平衡的条件0Fx；0Fy的实际应用。第 2 章 常用机构概述1．答：机构自由度大于等于1，当机构的原动件数等于自由度数时，机构具有确定的运动。2．答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。讲评：以接触应力的高低定义。3．机构的自由度计算（1）n＝7，PL＝10，PH＝0 （2）n＝5，PL＝7，PH＝0 HLPPnF23HLPPnF2310273725311C 处为复合铰链（3）n＝7，PL＝10，PH＝0 （4）n＝7，PL＝9，PH＝1 HLPPnF23HLPPnF23102731927312E、E’有一处为虚约束F 为局部自由度C 处为复合铰链讲评：注意虚约束、复合铰链和局部自由的的处理，特别是复合铰链。第 3 章 平面连杆机构1．C 2．a）双曲柄机构b）曲柄摇杆机构c）双摇杆机构d）双摇杆机构3．解：要得到双曲柄机构，因此AD 杆必须为最短杆；若 AB 为最长杆，则 AB ≥BC＝150mm 若 BC 为最长杆，由杆长条件得：CDABBCADllllmmllllCDBCADAB130因此ABl的最小值为 130mm 讲评：注意整转副存在的条件。4．如下图：讲评：一定要按照定义判断，不要以特定位置去想象，特别注意传动角的概念：“压力角的余角”。第 4 章 凸轮机构1．凸轮推杆机架2．尖顶滚子平底3．盘形圆柱曲面4．解：（1）mmrLRRT15515250（2）（3）mmRrRLHT3015515250（4）mmLrTRS98.25)(22第 5 章 其他常用机构1．棘轮机构槽轮机构不完全齿机构2．左旋右旋三角形矩形梯形锯齿形3．答：导程 S：在同一螺纹线上相邻两螺纹牙之间距离。线数 n：在同一圆柱面上制造螺纹线的数目。螺距 p：相邻两螺纹牙平行侧面间的轴向距离。因此npS讲评：记住常用间歇机构的类型有哪几种。重点关注螺纹机构。
