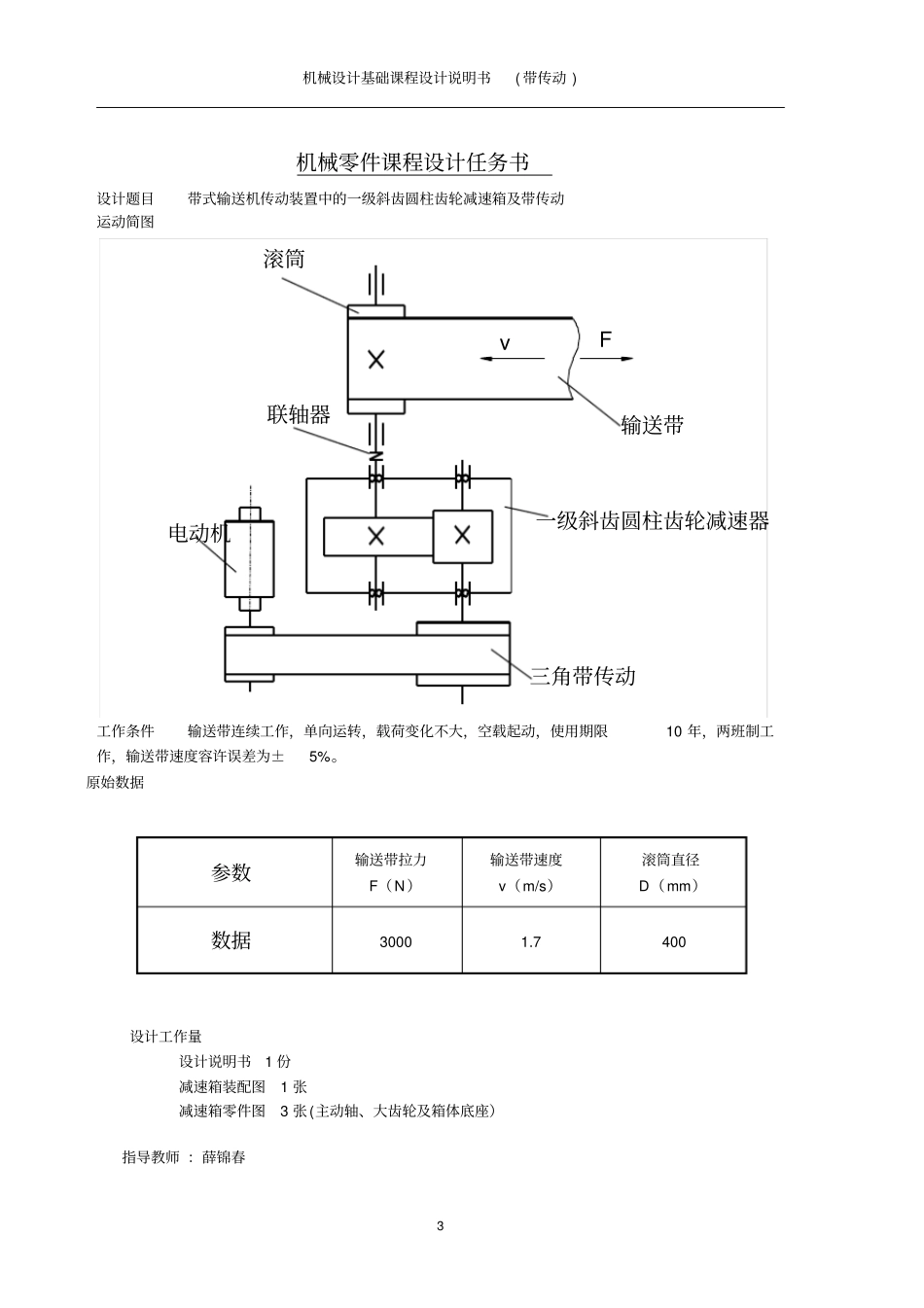

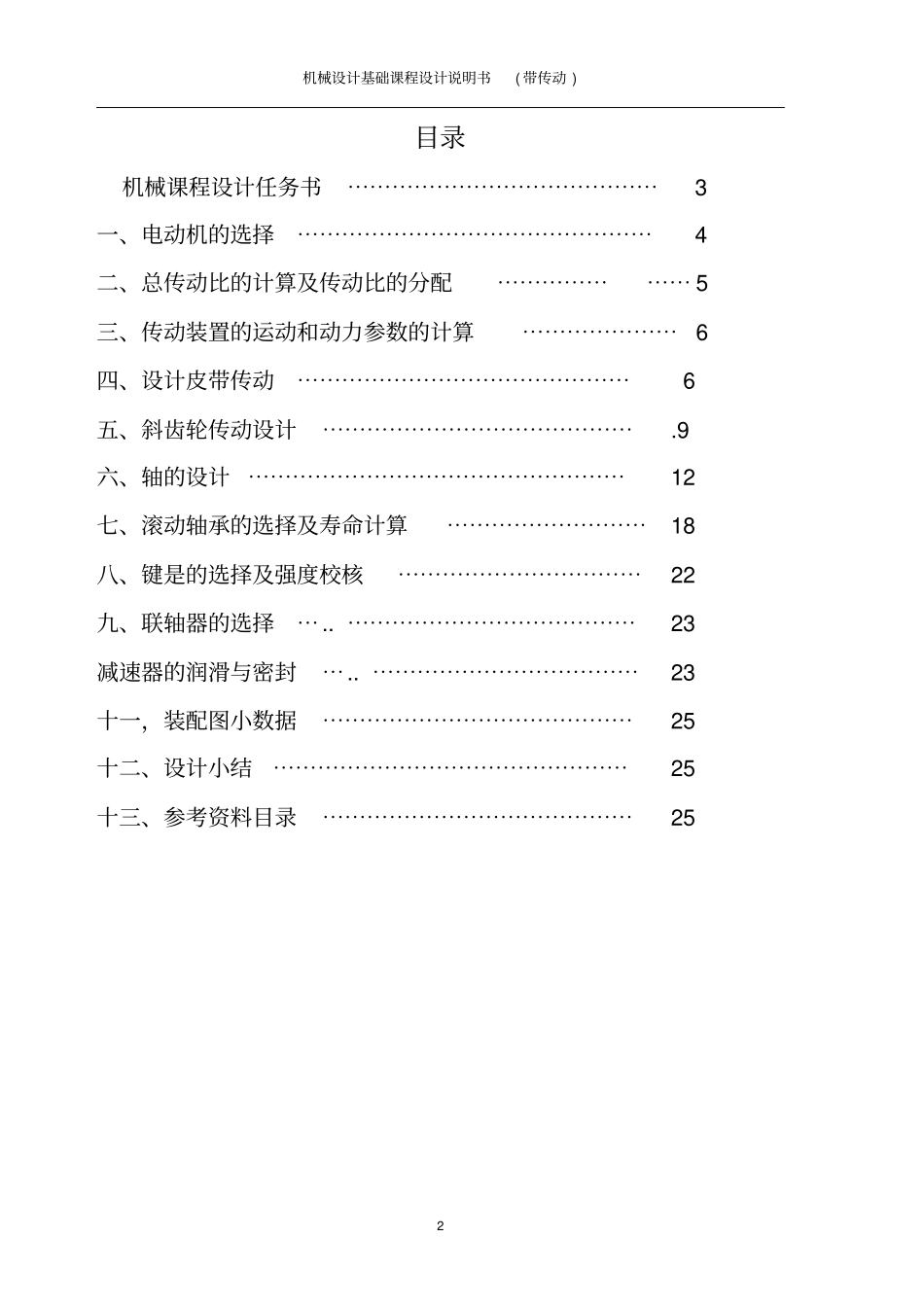

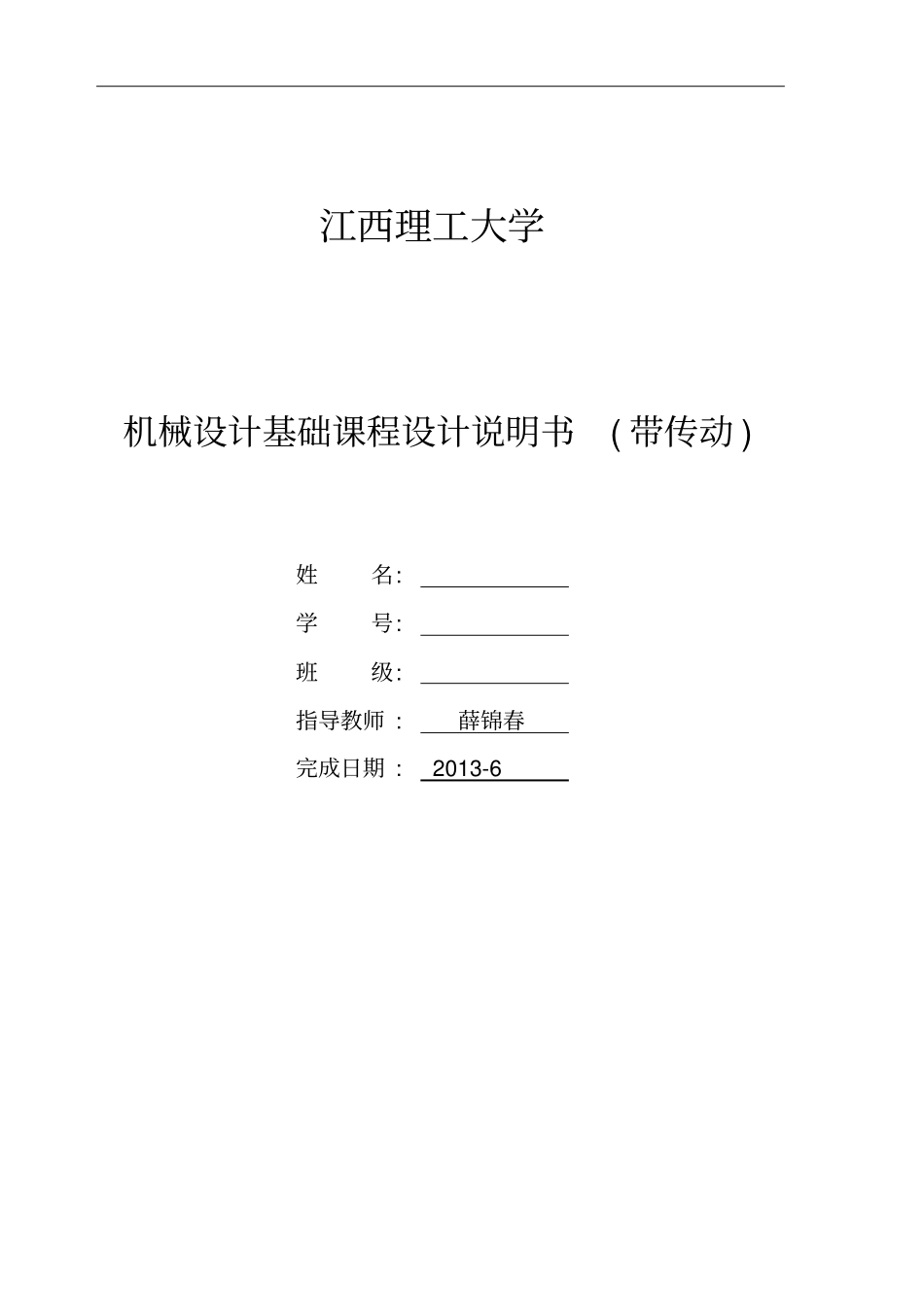

江西理工大学机械设计基础课程设计说明书( 带传动 ) 姓名:学号:班级:指导教师 :薛锦春完成日期 : 2013-6 机械设计基础课程设计说明书( 带传动 ) 2 目录机械课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 一、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 二、总传动比的计算及传动比的分配⋯⋯⋯⋯⋯⋯⋯ 5 三、传动装置的运动和动力参数的计算⋯⋯⋯⋯⋯⋯⋯6 四、设计皮带传动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 五、斜齿轮传动设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9 六、轴的设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 七、滚动轴承的选择及寿命计算⋯⋯⋯⋯⋯⋯⋯⋯⋯18 八、键是的选择及强度校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 九、联轴器的选择⋯.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 减速器的润滑与密封⋯.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 十一,装配图小数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 十二、设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 十三、参考资料目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 机械设计基础课程设计说明书( 带传动 ) 3 机械零件课程设计任务书设计题目带式输送机传动装置中的一级斜齿圆柱齿轮减速箱及带传动运动简图滚筒联轴器输送带电动机一级斜齿圆柱齿轮减速器三角带传动vF工作条件输送带连续工作,单向运转,载荷变化不大,空载起动,使用期限10 年,两班制工作,输送带速度容许误差为±5%。原始数据设计工作量设计说明书1 份减速箱装配图1 张减速箱零件图3 张(主动轴、大齿轮及箱体底座)指导教师 :薛锦春参数输送带拉力F(N)输送带速度v(m/s)滚筒直径D(mm)数据3000 1.7 400 机械设计基础课程设计说明书( 带传动 ) 4 开始日期:2013 年6 月 10 日完成日期: 2013 年 6 月23 日设计的基本步骤一、电动机的选择一、电动机的选择电动机的选择及参数的计算一般电动机均采用三相交流电动机,无特殊要求都采用三相交流异步电动机,其中首先Y 系列全封闭自扇冷式电动机。1) 确定皮带输送机所需功率Pw=Fw·Vw/1000=3000×1.7/1000=5.10kW 传动装置的效率6543221式中:1 为带传动效率取0.96 2 为轴承效率(一对)取 0.99 3 为齿轮传动的效率取 0.98 4 为联轴器的效率取 0.97 5 为卷筒轴的轴承效率(一对)取 0.98 6 为卷筒的效率取 0.96 则:84.0841466.096.098.097.098.099.096.02电动机的额定功率:)(//WWWWKVFPP5.10/ 0.846.07P1kw2) 确定电...
