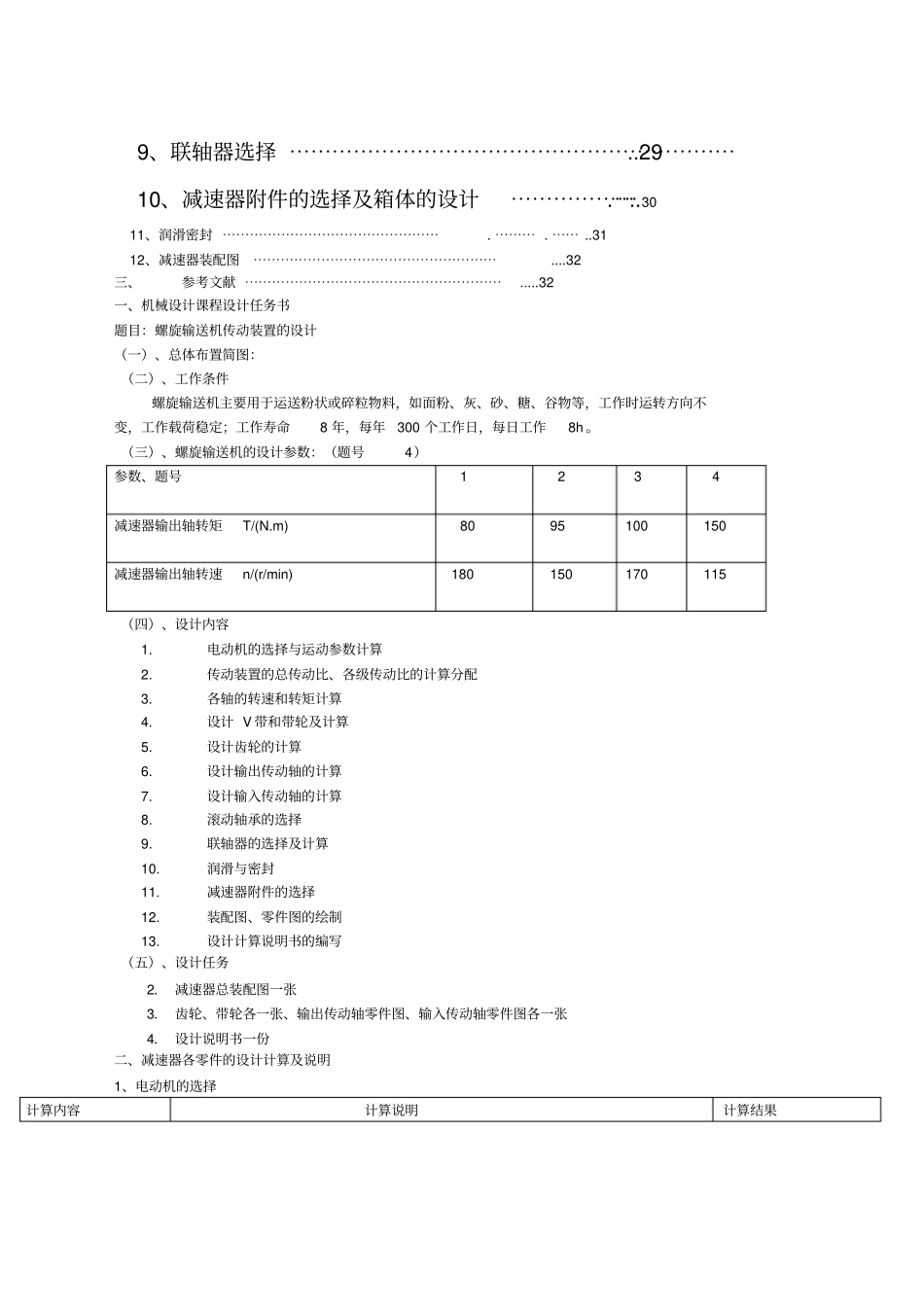

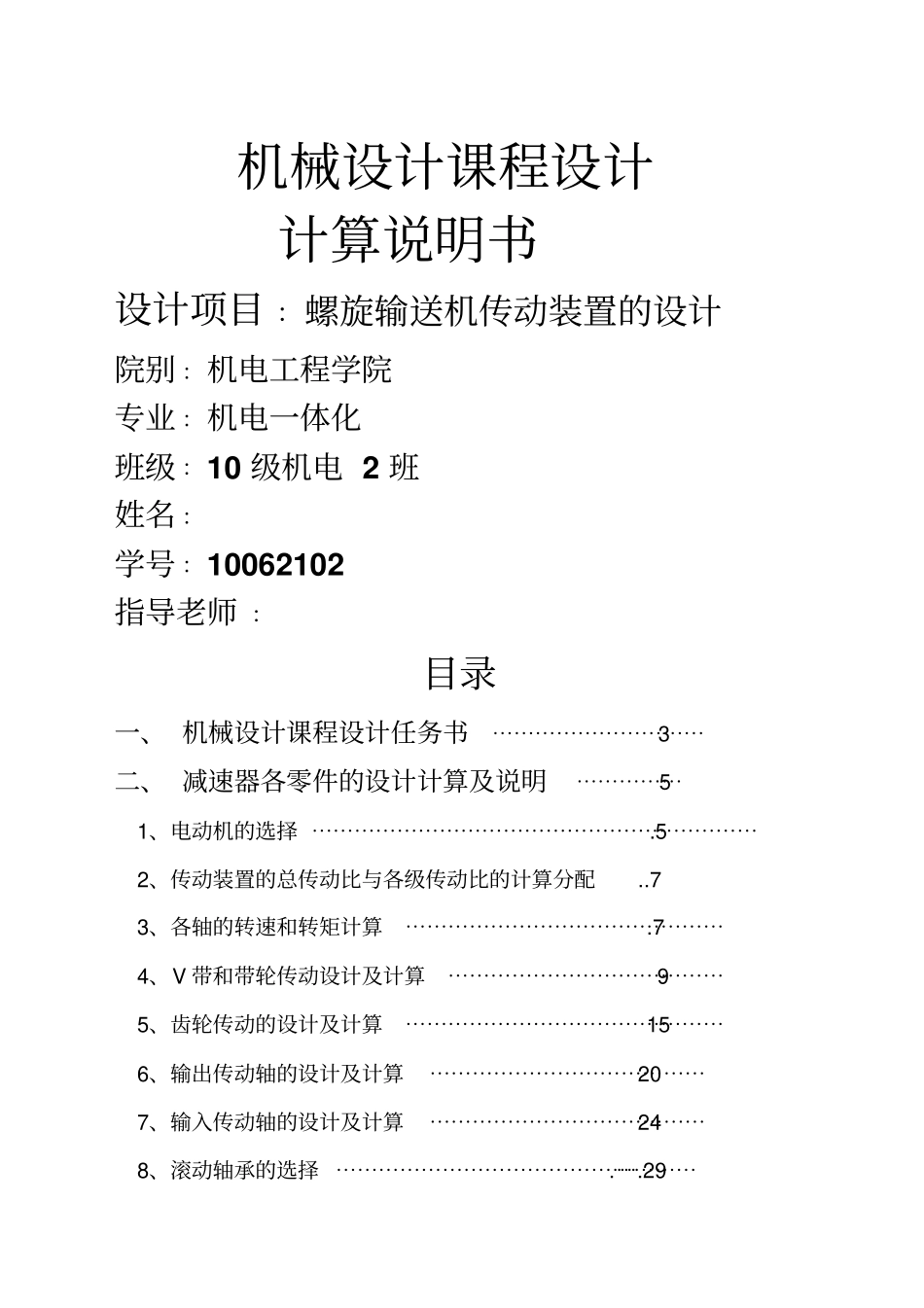

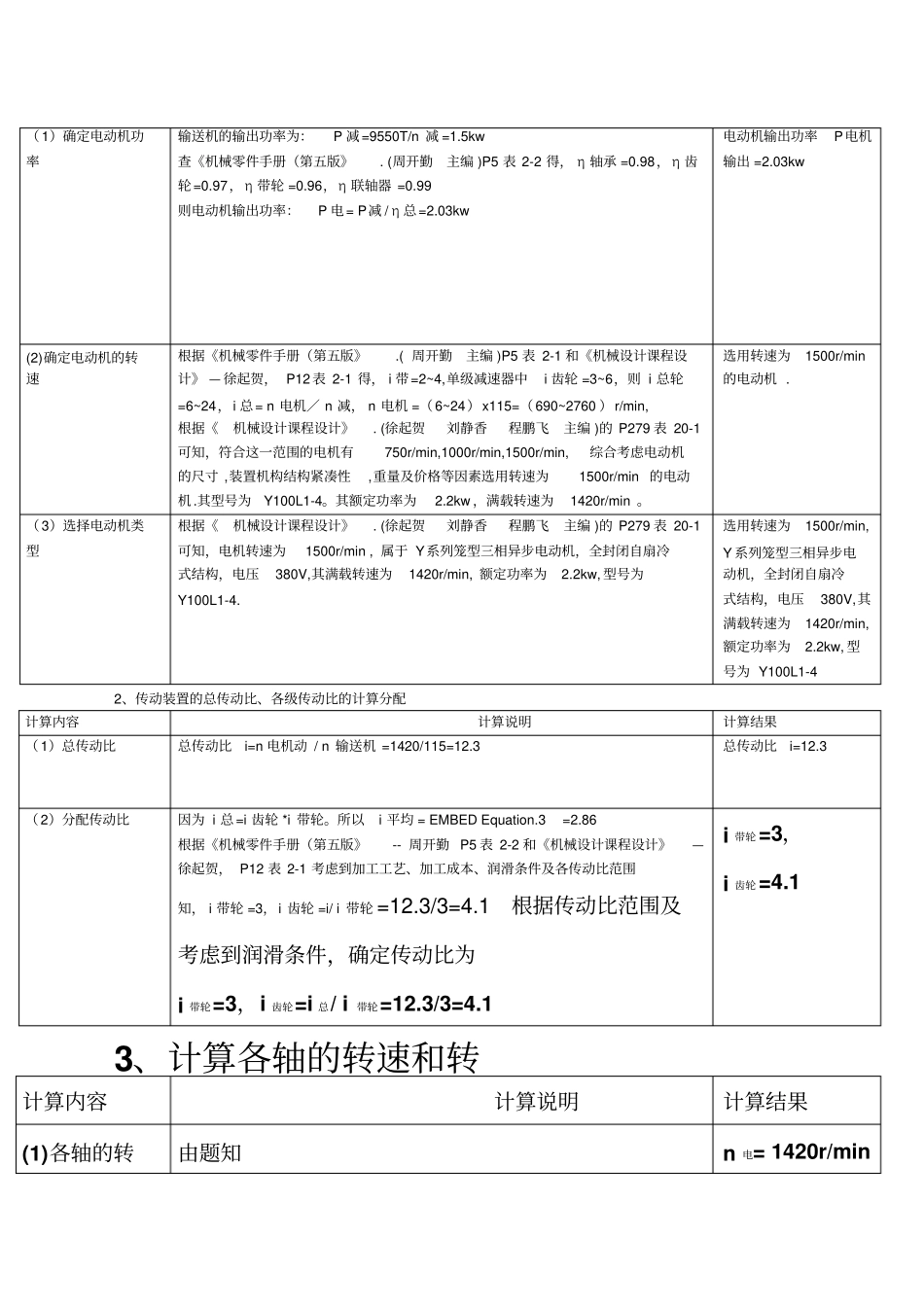

机械设计课程设计计算说明书设计项目 ：螺旋输送机传动装置的设计院别 ：机电工程学院专业 ：机电一体化班级 ：10 级机电 2 班姓名 ：学号 ：10062102指导老师 ：目录一、 机械设计课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、 减速器各零件的设计计算及说明⋯⋯⋯⋯⋯51、电动机的选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5 2、传动装置的总传动比与各级传动比的计算分配..7 3、各轴的转速和转矩计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7 4、V 带和带轮传动设计及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 5、齿轮传动的设计及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 6、输出传动轴的设计及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 7、输入传动轴的设计及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 8、滚动轴承的选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯ .29 9、联轴器选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..29 10、减速器附件的选择及箱体的设计⋯⋯⋯⋯⋯⋯.⋯..30 11、润滑密封 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯ . ⋯⋯ ..3112、减速器装配图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....32三、参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....32一、机械设计课程设计任务书题目：螺旋输送机传动装置的设计（一）、总体布置简图：（二）、工作条件螺旋输送机主要用于运送粉状或碎粒物料，如面粉、灰、砂、糖、谷物等，工作时运转方向不变，工作载荷稳定；工作寿命8 年，每年300 个工作日，每日工作8h 。（三）、螺旋输送机的设计参数：（题号4）参数、题号1 2 3 4 减速器输出轴转矩T/(N.m) 80 95 100 150 减速器输出轴转速n/(r/min) 180 150 170 115 （四）、设计内容1.电动机的选择与运动参数计算2.传动装置的总传动比、各级传动比的计算分配3.各轴的转速和转矩计算4.设计 V 带和带轮及计算5.设计齿轮的计算6.设计输出传动轴的计算7.设计输入传动轴的计算8.滚动轴承的选择9.联轴器的选择及计算10.润滑与密封11.减速器附件的选择12.装配图、零件图的绘制13.设计计算说明书的编写（五）、设计任务2． 减速器总装配图一张3． 齿轮、带轮各一张、输出传动轴零件图、输入传动轴零件图各一张4． 设计说明书一份二、减速器各零件的设计计算及说明1、电动机的选择计算内容计算说明计算结果（1）确定电动机功率输送机的输出功率为：P 减=9550T/n 减 =1.5kw 查《机械零件手册（第五...
