机械设计课程设计皮带运输机传动装置二级减速箱设计说明书VIP免费

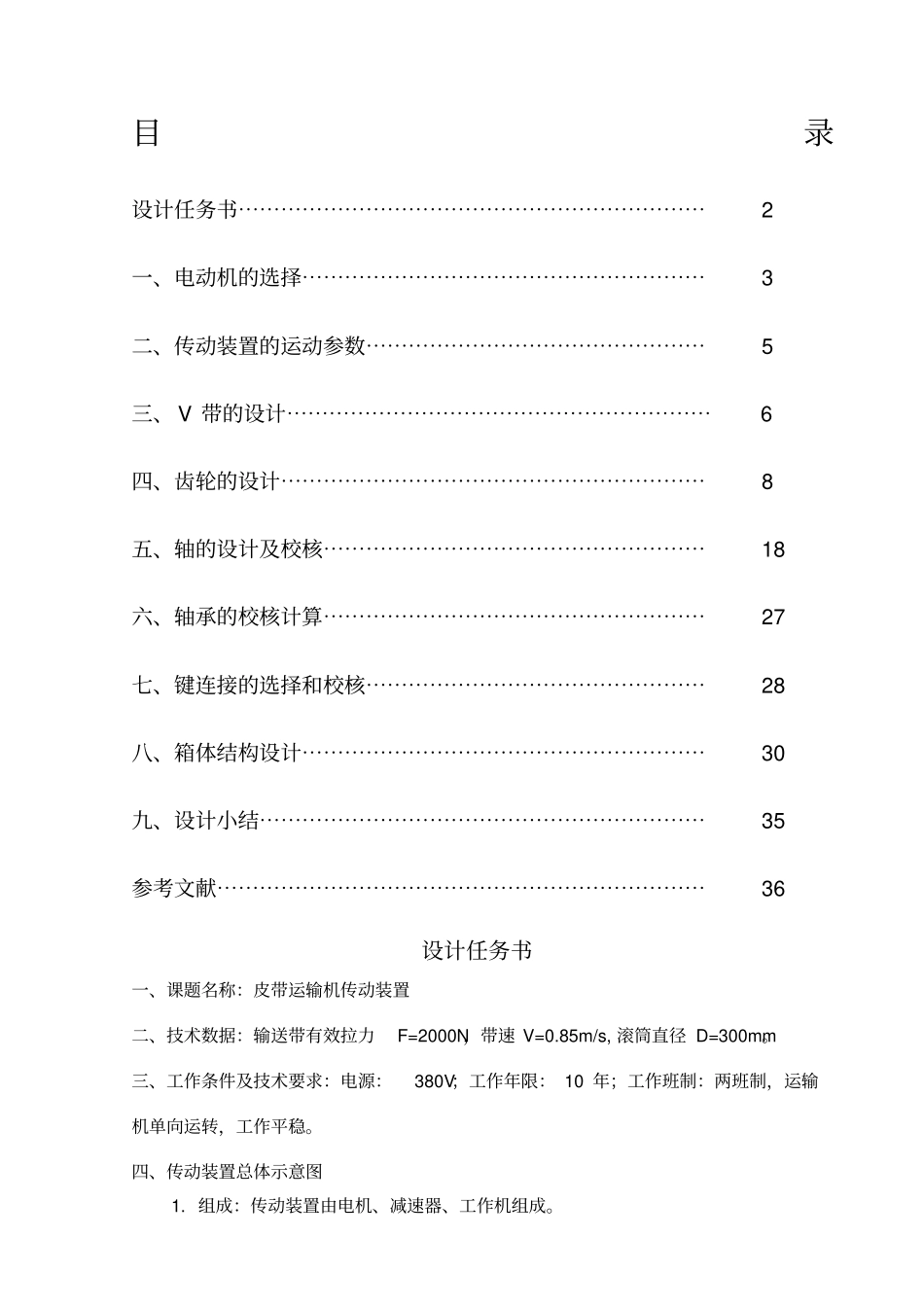

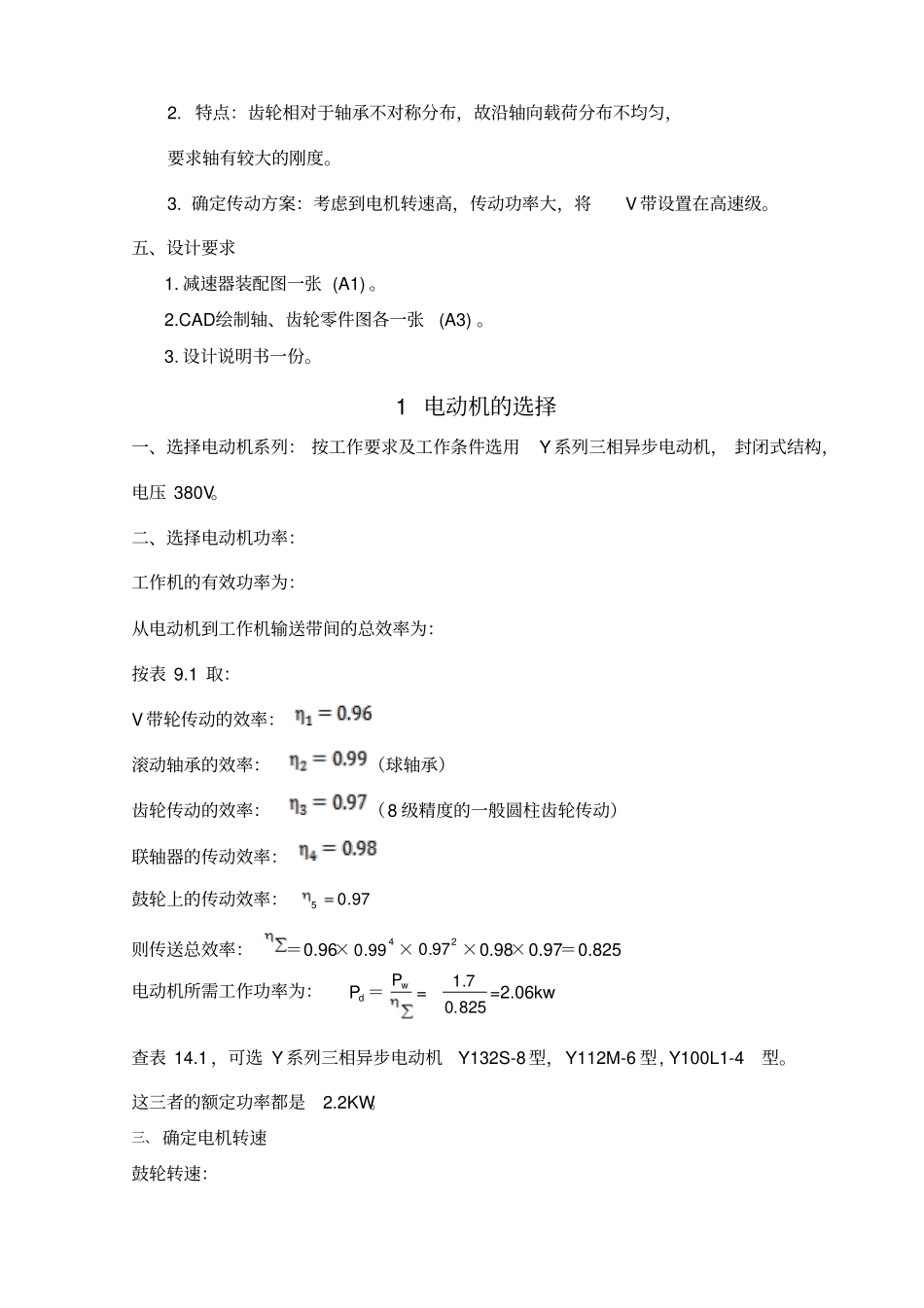

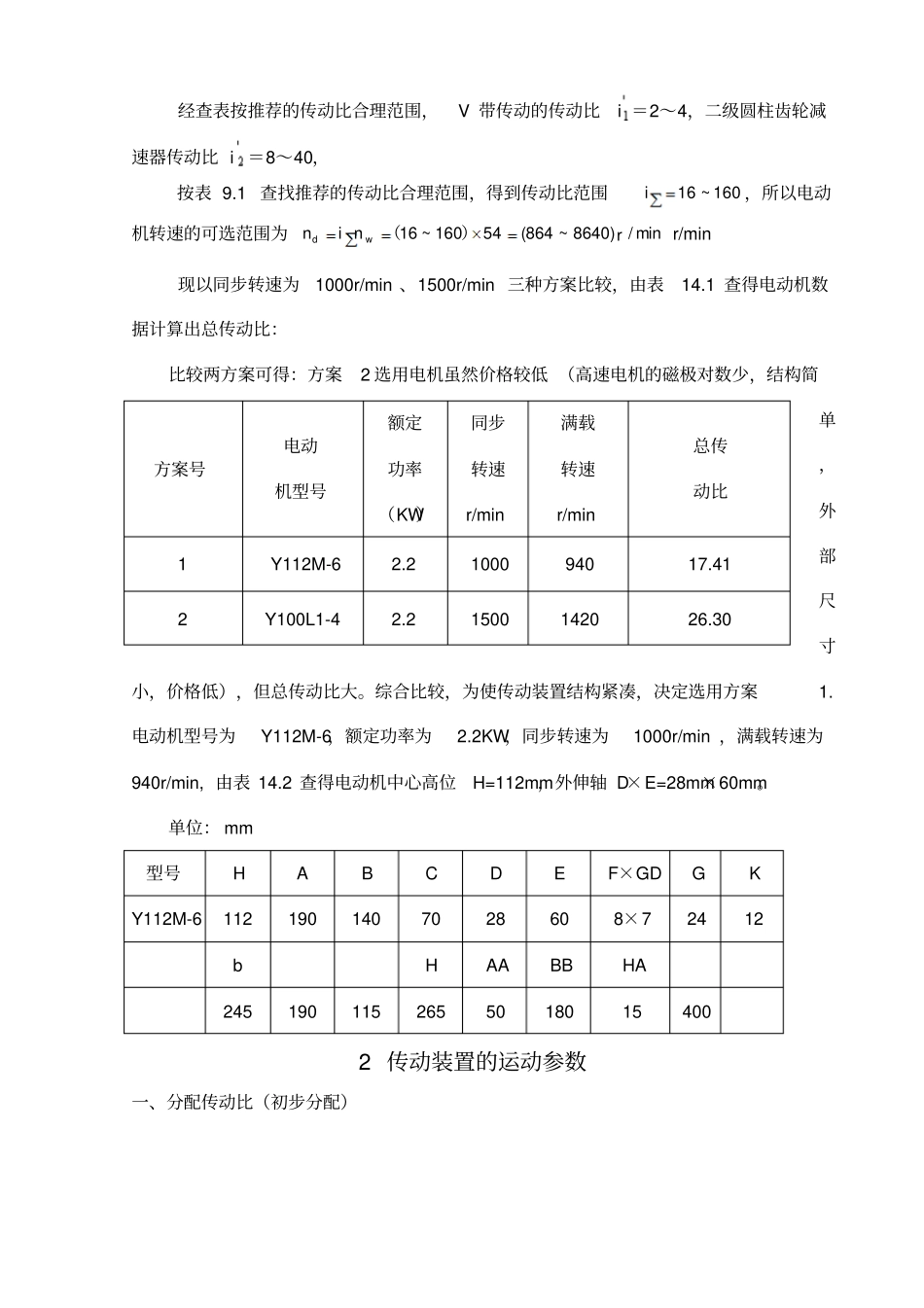

目录设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 一、电动机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、传动装置的运动参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 三、 V 带的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 四、齿轮的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 五、轴的设计及校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 六、轴承的校核计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 七、键连接的选择和校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 八、箱体结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 九、设计小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36设计任务书一、课题名称：皮带运输机传动装置二、技术数据：输送带有效拉力F=2000N，带速 V=0.85m/s, 滚筒直径 D=300mm。三、工作条件及技术要求：电源：380V；工作年限： 10 年；工作班制：两班制，运输机单向运转，工作平稳。四、传动装置总体示意图1. 组成：传动装置由电机、减速器、工作机组成。2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。五、设计要求1. 减速器装配图一张 (A1) 。2.CAD绘制轴、齿轮零件图各一张(A3) 。3. 设计说明书一份。1 电动机的选择一、选择电动机系列： 按工作要求及工作条件选用Y 系列三相异步电动机， 封闭式结构，电压 380V。二、选择电动机功率：工作机的有效功率为：从电动机到工作机输送带间的总效率为：按表 9.1 取：V 带轮传动的效率：滚动轴承的效率：（球轴承）齿轮传动的效率：（8 级精度的一般圆柱齿轮传动）联轴器的传动效率：鼓轮上的传动效率：97.05则传送总效率：＝0.96×499.0×297.0×0.98×0.97＝0.825 电动机所需工作功率为：dP ＝wP=825.07.1=2.06kw 查表 14.1 ，可选 Y 系列三相异步电动机Y132S-8 型，Y112M-6 型, Y100L1-4 型。这三者的额定功率都是2.2KW。三、 确定电机转速鼓轮转速：经查表按推荐的传动比合理范围，V 带传动的传动比i ＝2～4，二级圆柱齿轮减速器传动比 i ＝8～40，按表 9.1 查找推荐的传动比合理范围，得到传动比范围160~16i，所以电动机转速的可选范围为min/)8640~864(54160~16ninwdr）（ r/min 现以同步转速为1000r/min 、150...
