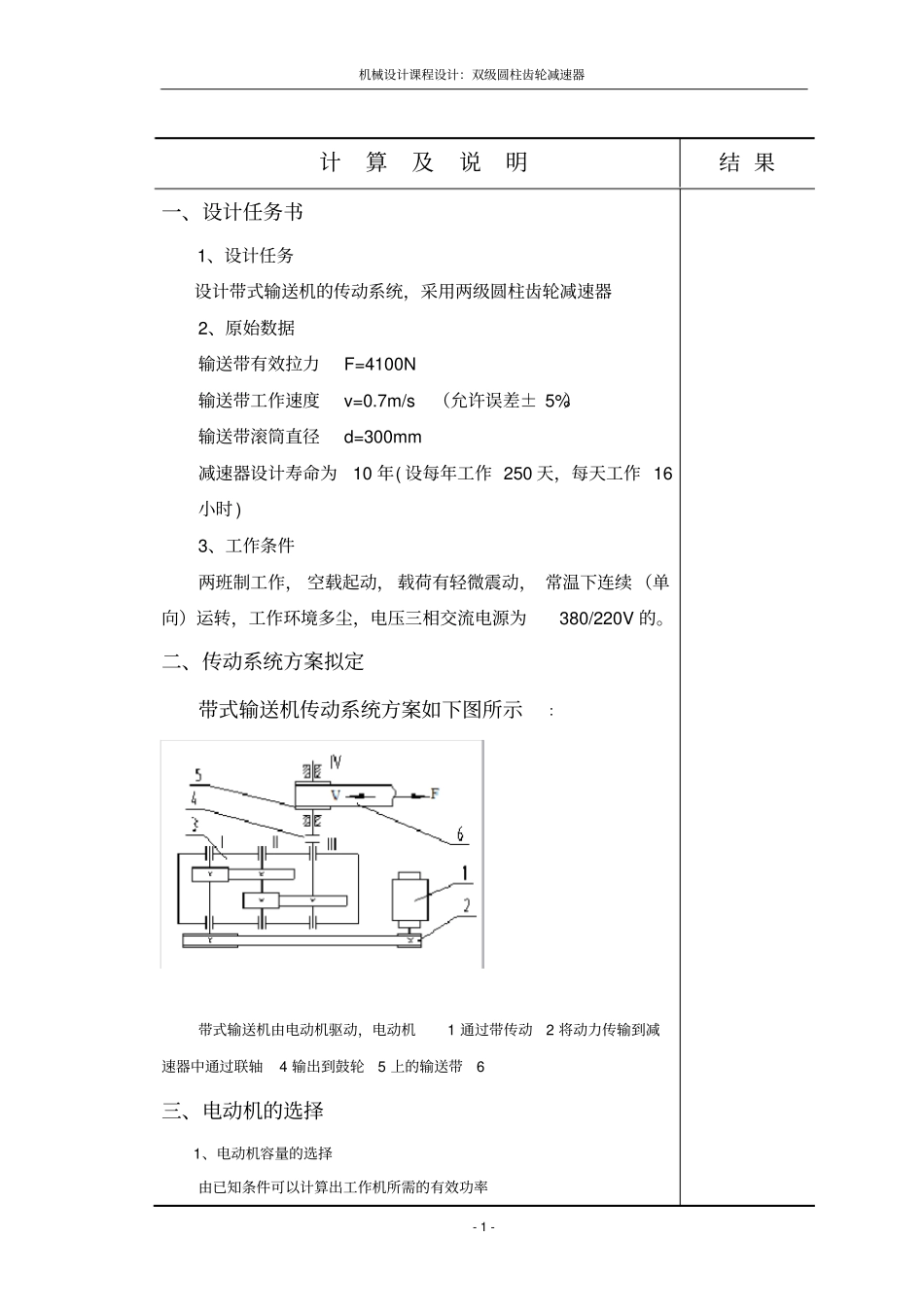

机械设计课程设计:双级圆柱齿轮减速器- 1 - 计算及说明结 果一、设计任务书1、设计任务设计带式输送机的传动系统,采用两级圆柱齿轮减速器2、原始数据输送带有效拉力 F=4100N 输送带工作速度 v=0.7m/s(允许误差± 5%)输送带滚筒直径 d=300mm 减速器设计寿命为10 年( 设每年工作 250 天,每天工作 16小时 ) 3、工作条件两班制工作, 空载起动, 载荷有轻微震动, 常温下连续 (单向)运转,工作环境多尘,电压三相交流电源为380/220V 的。二、传动系统方案拟定带式输送机传动系统方案如下图所示:带式输送机由电动机驱动,电动机1 通过带传动2 将动力传输到减速器中通过联轴4 输出到鼓轮5 上的输送带6 三、电动机的选择1、电动机容量的选择由已知条件可以计算出工作机所需的有效功率机械设计课程设计:双级圆柱齿轮减速器- 2 - 计算及说明结 果Pw=1000FV= 10008.04000= 4.2 kw 设:η4w———— 输送机滚筒轴(5 轴)效率至输送带间的传动效率;η4w =输送机滚筒轴 (ηcy=0.96)×一对滚动轴承效率(ηb=0.99);η01———— η01=联轴器效率(ηc =0.99);(p19,查表 3-1)η12———— η12 = 闭式圆柱齿轮传动效率(ηg=0.97)×一对滚动轴承效率ηb=0.99;η23———— η12 = 闭式圆柱齿轮传动效率(ηg=0.97)×一对滚动轴承效率(ηb=0.99);η34———— 联轴器效率(ηc =0.99)×一对滚动轴承效率(ηb=0.99);则:η总=η01×η12×η23×η34×η4w=0.99×0.99×0.97×0.99×0.97× 0.99×0.99×0.99×0.96 =0.8504 Pr=总wP=4.939 kw 取电动机额定功率Pm=5.5kw 2、电动机转速的选择输送机滚筒轴的工作转速nω =dv60000=2804.13.8060000=54.60r/min 由于整个传动系统采用二级减速,因此总传动比不易过大,所以选择同步转速n s=750r/min 的电动机为宜。3、电动机型号的确定根据工作条件:单向运转、两班制连续工作,工作机所需电动机功率 Pr=4.939kw等,选用Y 型系列三相异步电动机,卧式封闭结构,型Pw=4.2 kwη总=0.8504 Pr=4.939 kwPm=5.5 kwn s=750r/minY160M2 — 8i=13.19机械设计课程设计:双级圆柱齿轮减速器- 3 - 计算及说明结 果号为 Y160M2 — 8,其主要数据如下:电动机额定功率Pm=5.5kw 电动机满载转速nm=720r/min 电动机轴伸直径D=42mm ( p24,查表 3-3)电动机轴伸长度E=110mm 电动机中心高H=160mm 四、传动比的分配带式输...
