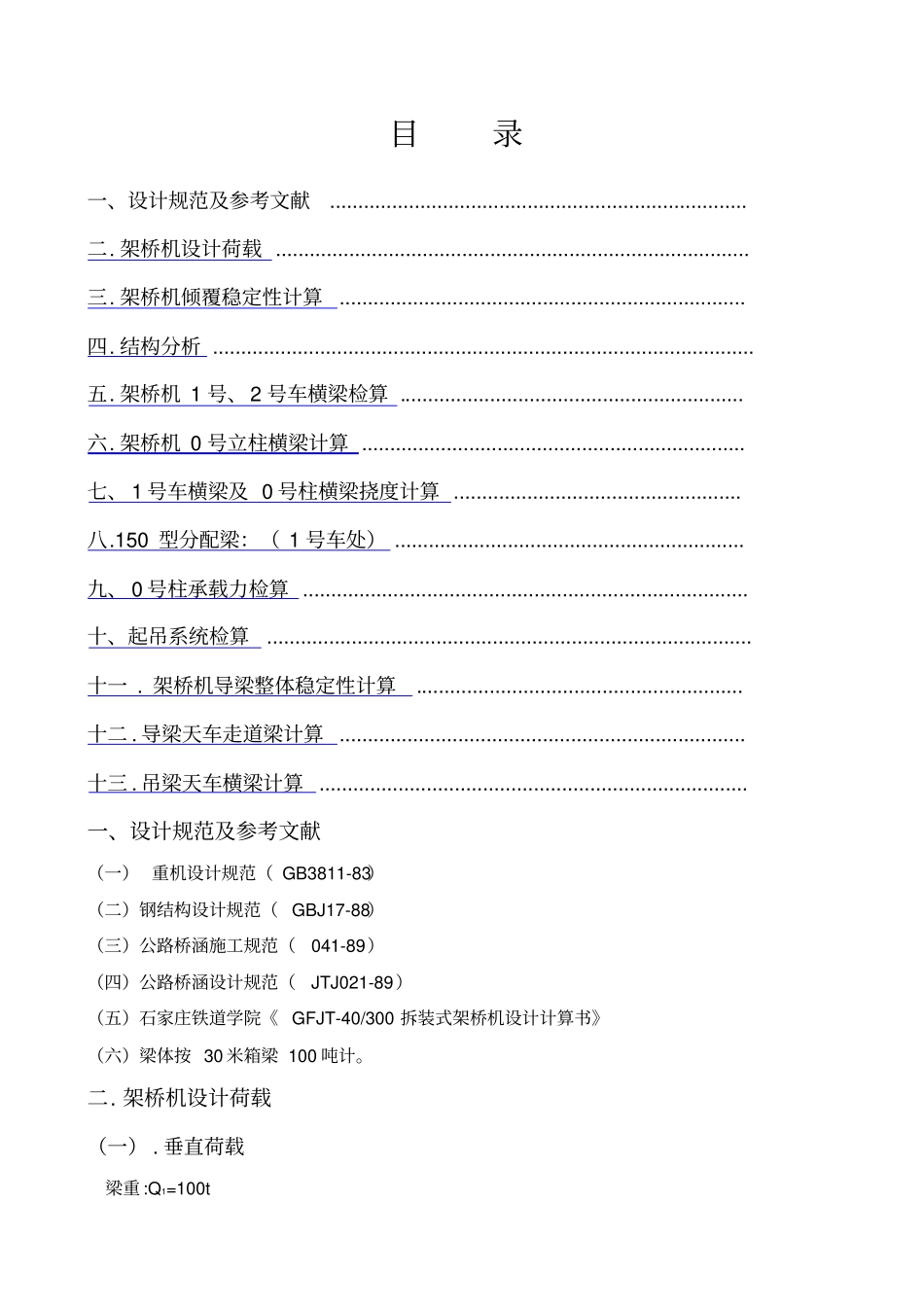

目录一、设计规范及参考文献.......................................................................... 二. 架桥机设计荷载 .................................................................................... 三. 架桥机倾覆稳定性计算........................................................................ 四. 结构分析 ................................................................................................ 五. 架桥机 1 号、2 号车横梁检算 ............................................................. 六. 架桥机 0 号立柱横梁计算 .................................................................... 七、 1 号车横梁及 0 号柱横梁挠度计算 ................................................... 八.150 型分配梁:( 1 号车处) .............................................................. 九、 0 号柱承载力检算 ............................................................................... 十、起吊系统检算 ...................................................................................... 十一 . 架桥机导梁整体稳定性计算.......................................................... 十二 . 导梁天车走道梁计算 ........................................................................ 十三 . 吊梁天车横梁计算 ............................................................................ 一、设计规范及参考文献(一) 重机设计规范( GB3811-83)(二)钢结构设计规范( GBJ17-88)(三)公路桥涵施工规范(041-89)(四)公路桥涵设计规范(JTJ021-89)(五)石家庄铁道学院《 GFJT-40/300 拆装式架桥机设计计算书》(六)梁体按 30 米箱梁 100 吨计。二. 架桥机设计荷载(一) . 垂直荷载梁重 :Q1=100t 单个天车重: Q2=20t(含卷扬机、天车重、天车横梁重)主梁、桁架及桥面系均部荷载:q=0.67t/m ×1.1=0.74t/m 前支腿总重 : Q 3=4t 中支腿总重: Q4=2t 1 号承重梁总重: Q5=34t 2 号承重梁总重: Q6=34t 2#号横梁 Q7=12t 梁增重系数取: 1.1 活载冲击系数取: 1.2 不均匀系数取: 1.1 (二).水平荷载1. 风荷载a. 设计取工作状态最大风力,风压为7 级风的...
