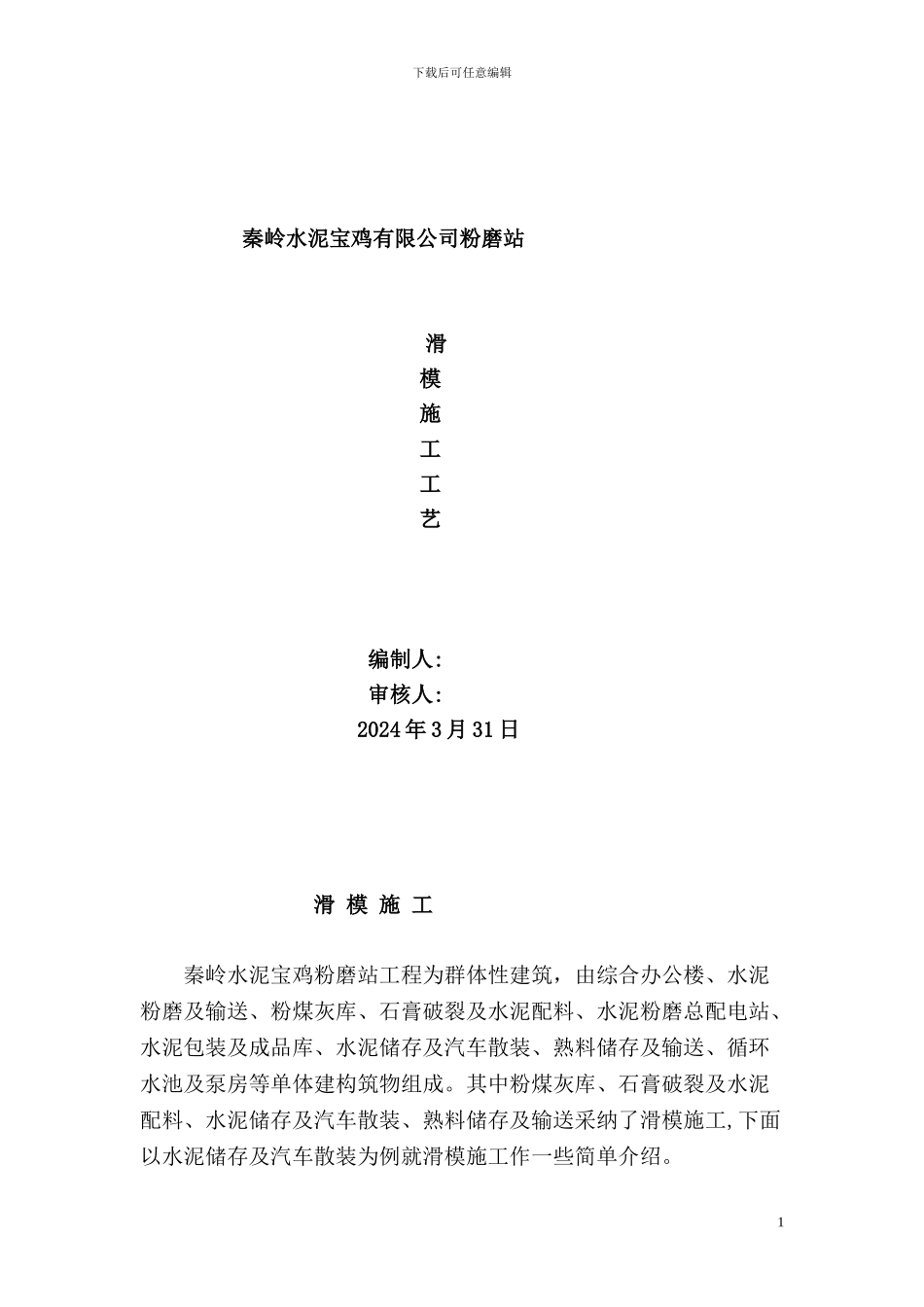

下载后可任意编辑 秦岭水泥宝鸡有限公司粉磨站滑模施工工艺编制人:审核人:2024 年 3 月 31 日滑 模 施 工秦岭水泥宝鸡粉磨站工程为群体性建筑，由综合办公楼、水泥粉磨及输送、粉煤灰库、石膏破裂及水泥配料、水泥粉磨总配电站、水泥包装及成品库、水泥储存及汽车散装、熟料储存及输送、循环水池及泵房等单体建构筑物组成。其中粉煤灰库、石膏破裂及水泥配料、水泥储存及汽车散装、熟料储存及输送采纳了滑模施工,下面以水泥储存及汽车散装为例就滑模施工作一些简单介绍。1下载后可任意编辑一、工程概况水泥储存及汽车散装库由四个外径为 12.500m 钢筋混凝土圆筒库连体组成。其中筒库高度为: 32.000m;壁厚为:(-1.700m -6.000m)为300mm,(6.000m -32.000m)为 250mm, 筒库从-1.7000m 开始采纳四连体整体同步滑模施工。由于 6.000m 以下结构复杂,加上平台漏斗和门窗洞口,给施工增加了相当大的难度,所以要顺利完成该工程,就必须从思想上高度重视,措施上得力可行,管理上周密细致。二、施工工序桩基施工→桩间土方→破桩头→C10 砼垫层→桩基检测→测量定位→底板钢筋绑扎→底板支模→底砼浇筑→滑模内模(钢模)安装→库壁钢筋绑扎→滑模外模(钢模)安装→滑模施工→库壁砼养护三、滑模施工准备因滑模施工中不允许停滑，在开滑前必须做好充分准备工作。1、滑模所需的机械设备。2、滑模所用的钢材、水泥、木材、砂石。3、加工好的木模楦和所有铁件等。四、滑模施工1、滑模施工程序(1)本工程滑模分为二个阶段,第一阶段从-1.700m 滑升至平台位置,即 5.000m,然后空滑至 6.000m 停歇,再进行平台漏斗模板,绑扎钢筋和砼浇筑工作。在滑模过程中,要特别注意门洞及平台空滑时的支承杆加固工作。第二阶段从平台 6. 000m 改内模,壁厚为 250mm,后滑升至 31.600m。滑模工程全部完成。(2)模具组装施工顺序划线定位安装门架安装桁架围圈 安装模板 安装千斤顶 插支乘杆 安装液压设备 安装通讯系统 检查调试。(3)工艺流程滑模组装调试 浇筑砼 提模 找平 对中 2下载后可任意编辑绑扎钢筋 继续滑升2、滑模系统的组成(1)根据筒库的直径,壁厚和高度等结构参数,本滑模施工采纳”悬索鼓圈式”结构。如图(一)。(2)整个模具由模板系统、外挑架系统、提升架系统、鼓圈悬索系统及液压系统组成。A、外挑架系统外挑架系统的作用主要是解决钢筋工现场绑扎的作业平台。抹灰工的筒壁外抹灰及施工人员的通道。其中包括平撑、斜撑、栏杆立柱及外筒壁抹...
