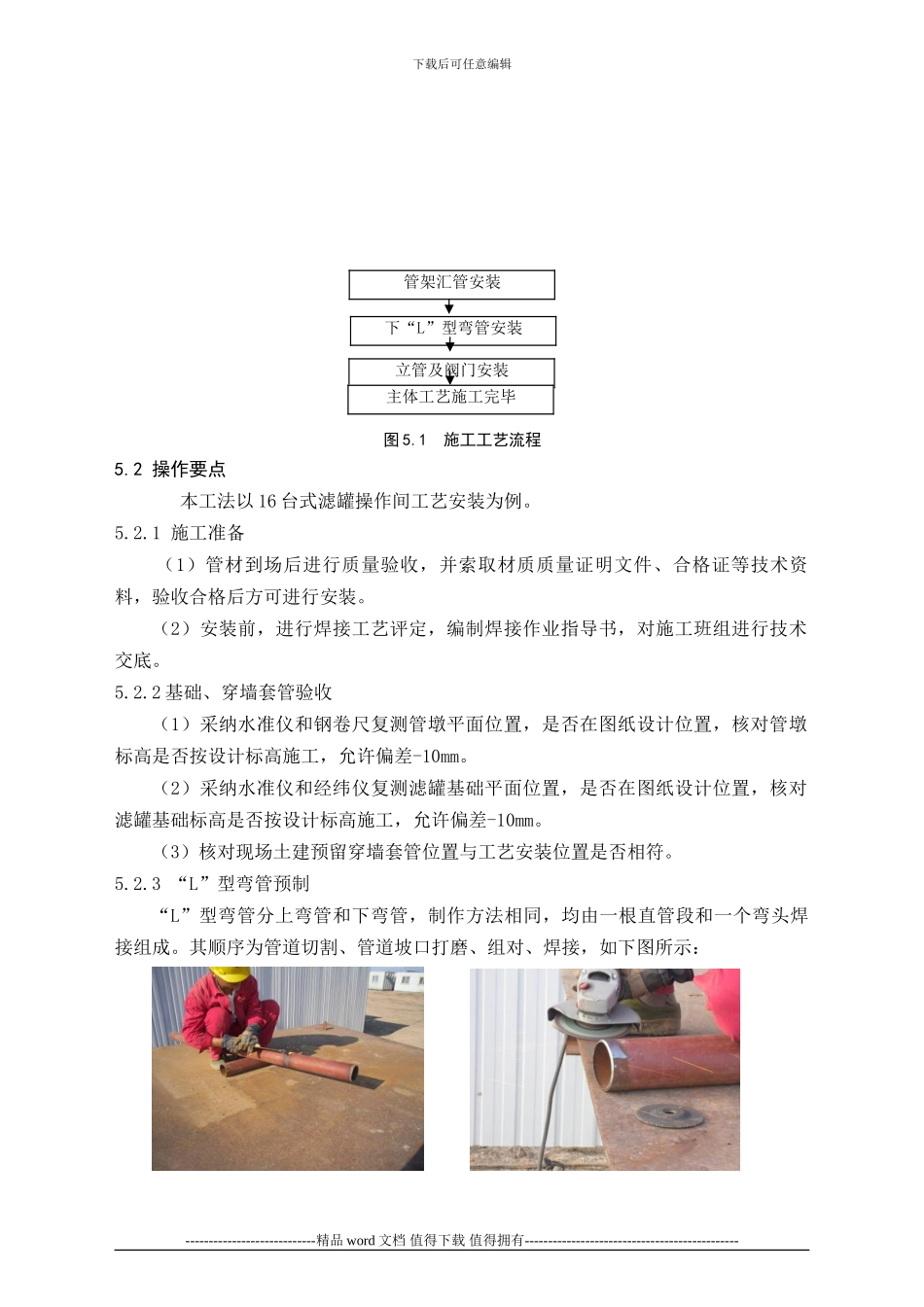

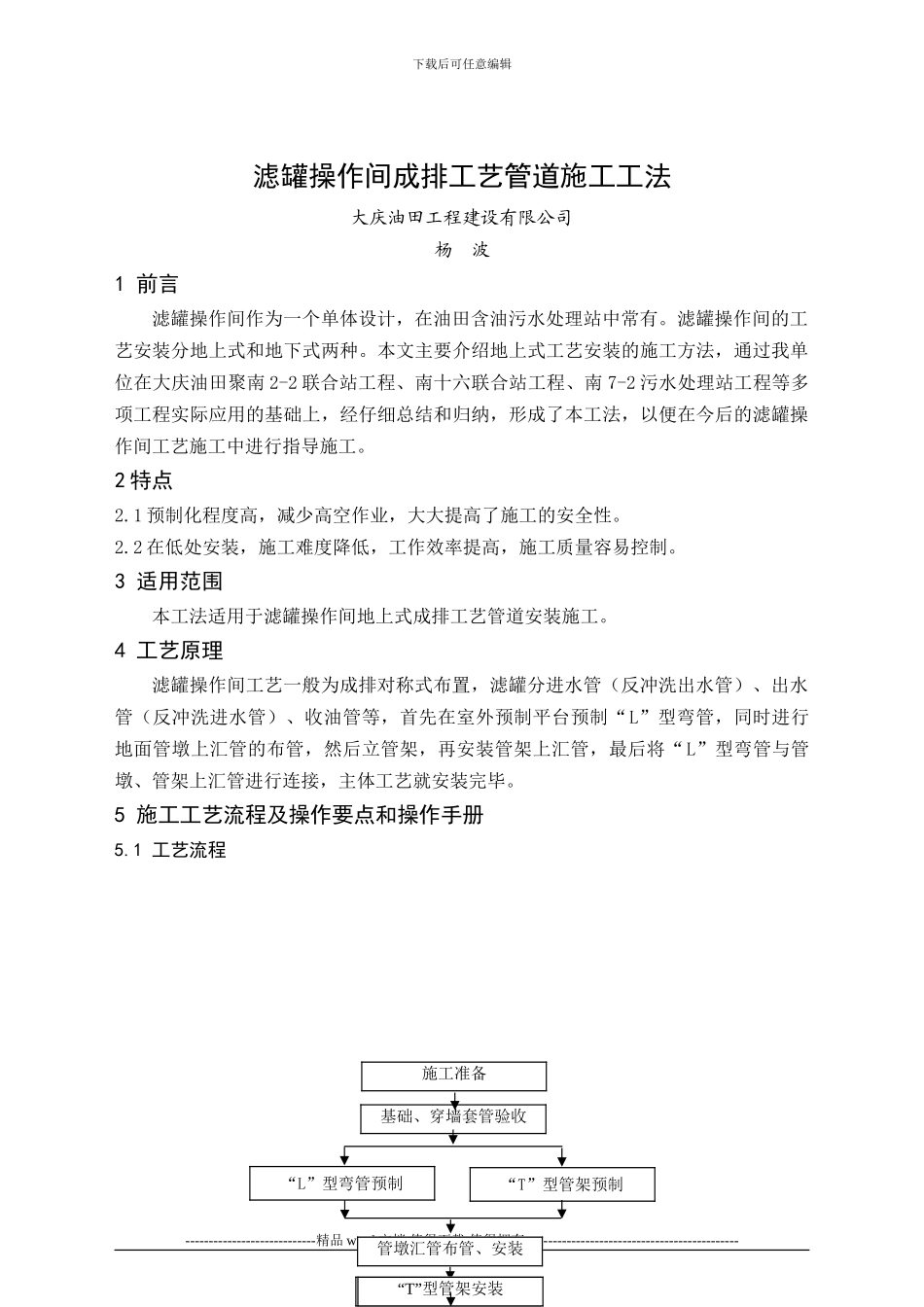

下载后可任意编辑 滤罐操作间成排工艺管道施工工法大庆油田工程建设有限公司杨 波 1 前言滤罐操作间作为一个单体设计，在油田含油污水处理站中常有。滤罐操作间的工艺安装分地上式和地下式两种。本文主要介绍地上式工艺安装的施工方法，通过我单位在大庆油田聚南 2-2 联合站工程、南十六联合站工程、南 7-2 污水处理站工程等多项工程实际应用的基础上，经仔细总结和归纳，形成了本工法，以便在今后的滤罐操作间工艺施工中进行指导施工。2 特点2.1 预制化程度高，减少高空作业，大大提高了施工的安全性。2.2 在低处安装，施工难度降低，工作效率提高，施工质量容易控制。3 适用范围本工法适用于滤罐操作间地上式成排工艺管道安装施工。4 工艺原理滤罐操作间工艺一般为成排对称式布置，滤罐分进水管（反冲洗出水管）、出水管（反冲洗进水管）、收油管等，首先在室外预制平台预制“L”型弯管，同时进行地面管墩上汇管的布管，然后立管架，再安装管架上汇管，最后将“L”型弯管与管墩、管架上汇管进行连接，主体工艺就安装完毕。5 施工工艺流程及操作要点和操作手册5.1 工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------基础、穿墙套管验收上“L”型弯管安装施工准备管墩汇管布管、安装“T”型管架安装“L”型弯管预制“T”型管架预制下载后可任意编辑图 5.1 施工工艺流程5.2 操作要点 本工法以 16 台式滤罐操作间工艺安装为例。5.2.1 施工准备 （1）管材到场后进行质量验收，并索取材质质量证明文件、合格证等技术资料，验收合格后方可进行安装。（2）安装前，进行焊接工艺评定，编制焊接作业指导书，对施工班组进行技术交底。5.2.2 基础、穿墙套管验收（1）采纳水准仪和钢卷尺复测管墩平面位置，是否在图纸设计位置，核对管墩标高是否按设计标高施工，允许偏差-10mm。（2）采纳水准仪和经纬仪复测滤罐基础平面位置，是否在图纸设计位置，核对滤罐基础标高是否按设计标高施工，允许偏差-10mm。（3）核对现场土建预留穿墙套管位置与工艺安装位置是否相符。5.2.3 “L”型弯管预制“L”型弯管分上弯管和下弯管，制作方法相同，均由一根直管段和一个弯头焊接组成。其顺序为管道切割、管道坡口打磨、组对、焊接，如下图所示： ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------管架汇...
