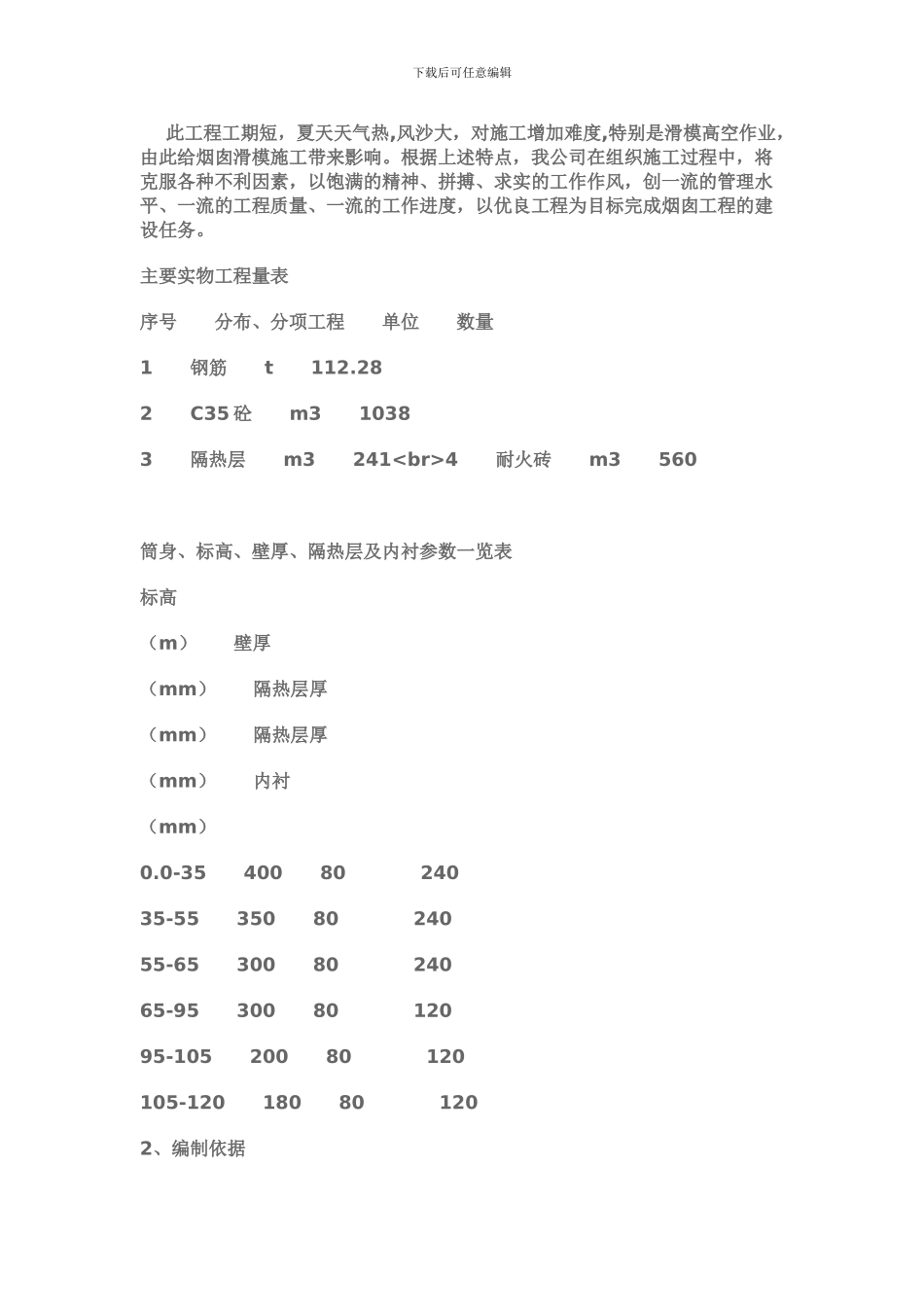

下载后可任意编辑烟囱滑模施工措施及方案目 录1、工程概况2、编制依据3、施工技术措施4、质量体系及质量保证措施5、安保（HSE）体系及措施6、施工进度计划7、主要劳动力、机具及技术措施使用计划表1、工程概况 本工程为山西**热电厂 120/4.5m 钢筋混泥土烟囱滑模施工方案，120 m 烟囱位于山西大同。筒身为一截面圆锥形连续变截面结构。全部滑升高度为120m。筒身直径与壁厚是自下而上随着高度的增加而逐渐缩小，囱壁外表面坡度：▽0.0 m-35m 为 5％，35m-120m 为 3％，烟囱下口外径为：138600mm 出口外径为：5260mm 出口内径为：4500mm，囱身内设有环形悬臂 8 道，在南北中心轴体偏西南 45o，中心标高 1.4m 设一出灰口尺寸为 800×1000,在南北中心轴线正北方向中心木标高 4.025m 设烟道口Ⅰ其尺寸为 3076×4076,东西中心轴线正东方向中心标高 23.5m 设烟道口Ⅱ其尺寸为 3076 ×4076,在西北方向筒身外侧设从地面到顶爬梯一道，在烟囱中部面对主要道路一面写上烟囱实际建造年份，在标高 55m 设一信号平台。在标高 113.75m 设第二信号平台在筒身高度 71 米以上的筒壁外表面，刷航标漆以作防腐和飞行障碍标志用。航标漆的颜色红、白相间，每段高 7 米，在筒首花饰的凸表面刷红色，其它表面刷白色。 筒身砼为 C35,水泥采纳 42.5 普通硅酸盐水泥，砼水灰比不大于 0.5,每立方米砼水泥用量不超过 450㎏.粗骨料采纳坚硬致密的玄武岩破裂的碎石，最大粒径不得超过筒壁厚度的 1/5,也不得超过 40mm，细骨料采纳粗粒径，颗粒坚硬，洁净的天然河沙。 筒身内衬：烟囱的内衬及隔烟墙用耐火泥砌轻质耐火砖，用耐酸胶泥砌筑。耐火砖品种为 NGZ-1.5A-97，耐火度≥1599℃，容重 1200-1300kg/m3，导热系数≤0.42+0.0005t 千卡/米••小时•度（常温下），常温抗压强度≥12.5Mpa，筒身内隔热层紧靠筒壁内侧为 80mm 厚 SZS 高强度防水保温板。下载后可任意编辑 此工程工期短，夏天天气热,风沙大，对施工增加难度,特别是滑模高空作业，由此给烟囱滑模施工带来影响。根据上述特点，我公司在组织施工过程中，将克服各种不利因素，以饱满的精神、拼搏、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工作进度，以优良工程为目标完成烟囱工程的建设任务。主要实物工程量表序号 分布、分项工程 单位 数量1 钢筋 t 112.282 C35 砼 m3 10383 隔热层 m3 241
4 耐火砖 m3 560 筒身、标高、壁厚、...
