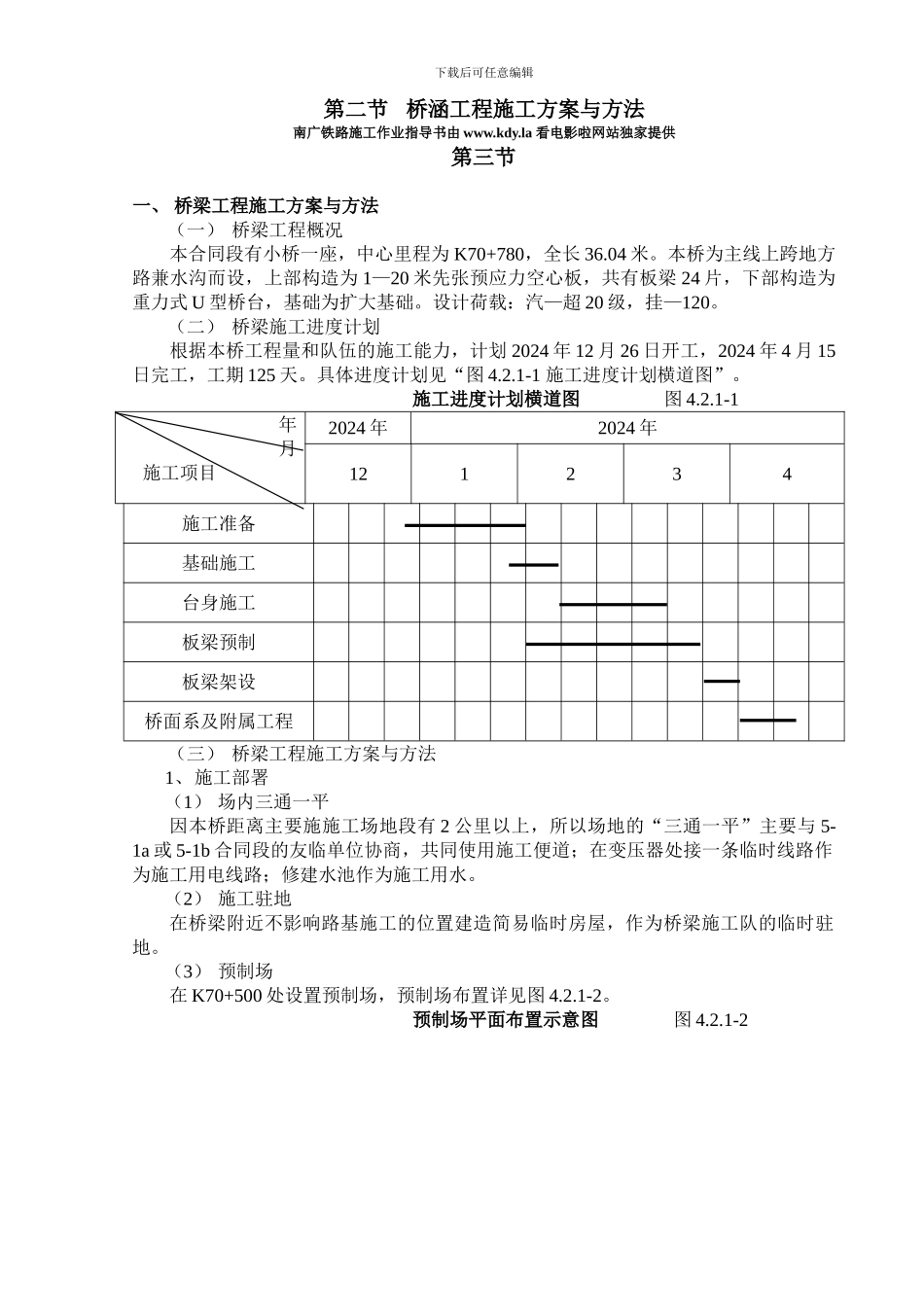

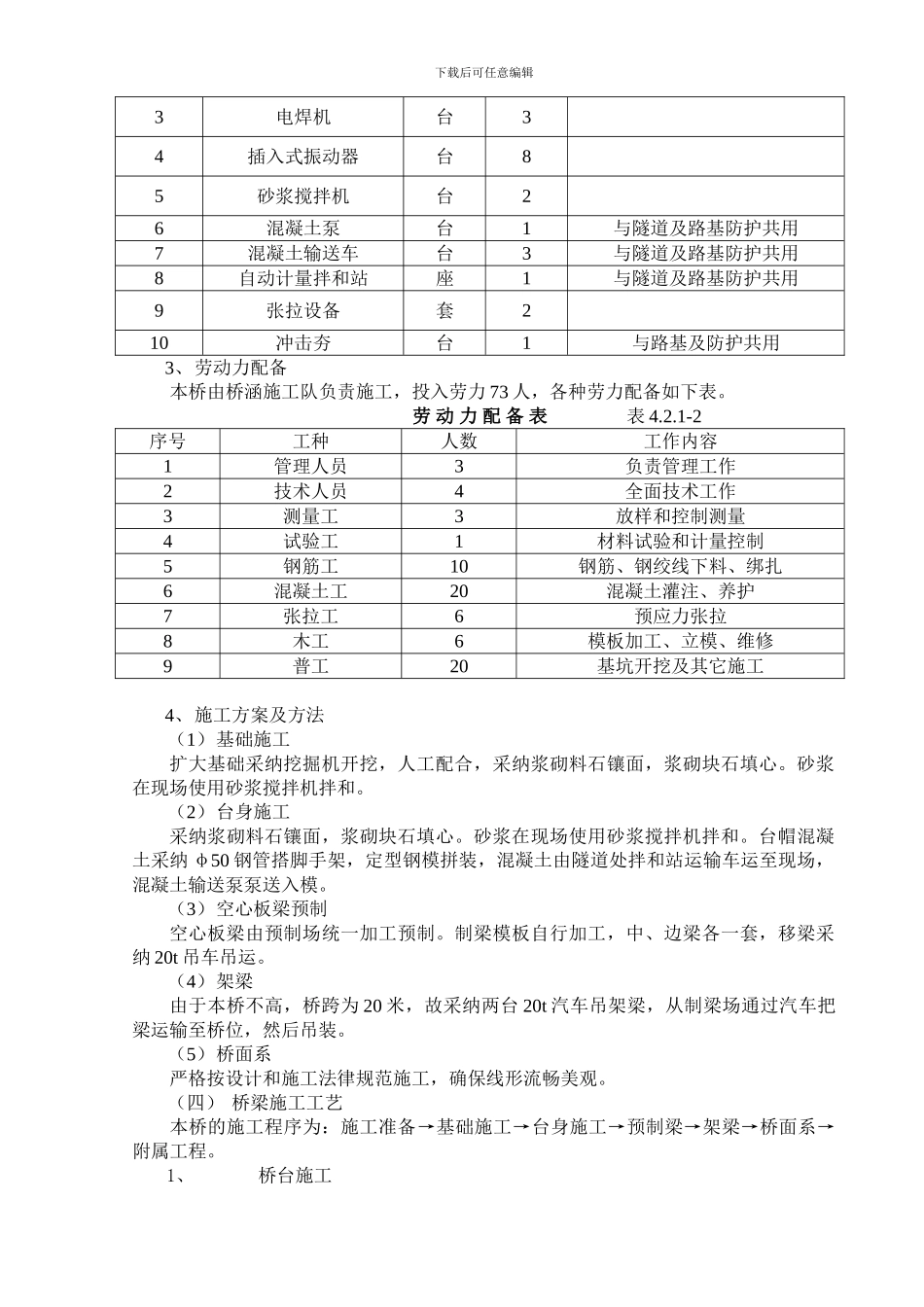

下载后可任意编辑第二节 桥涵工程施工方案与方法南广铁路施工作业指导书由 www.kdy.la 看电影啦网站独家提供第三节一、 桥梁工程施工方案与方法（一） 桥梁工程概况本合同段有小桥一座，中心里程为 K70+780，全长 36.04 米。本桥为主线上跨地方路兼水沟而设，上部构造为 1—20 米先张预应力空心板，共有板梁 24 片，下部构造为重力式 U 型桥台，基础为扩大基础。设计荷载：汽—超 20 级，挂—120。（二） 桥梁施工进度计划根据本桥工程量和队伍的施工能力，计划 2024 年 12 月 26 日开工，2024 年 4 月 15日完工，工期 125 天。具体进度计划见“图 4.2.1-1 施工进度计划横道图”。施工进度计划横道图 图 4.2.1-1 年 月施工项目2024 年2024 年121234施工准备基础施工台身施工板梁预制板梁架设桥面系及附属工程（三） 桥梁工程施工方案与方法1、施工部署（1） 场内三通一平因本桥距离主要施施工场地段有 2 公里以上，所以场地的“三通一平”主要与 5-1a 或 5-1b 合同段的友临单位协商，共同使用施工便道；在变压器处接一条临时线路作为施工用电线路；修建水池作为施工用水。（2） 施工驻地在桥梁附近不影响路基施工的位置建造简易临时房屋，作为桥梁施工队的临时驻地。（3） 预制场在 K70+500 处设置预制场，预制场布置详见图 4.2.1-2。预制场平面布置示意图 图 4.2.1-2下载后可任意编辑2、主要施工机械设备详见“表 4.2.1-1 桥梁施工主要机械设备表”。桥梁施工主要机械设备表 表 4.2.1—1序号机械名称单位数量备注1挖掘机台1与路基及防护共用2吊车台2本标段共用下载后可任意编辑3电焊机台34插入式振动器台85砂浆搅拌机台26混凝土泵台1与隧道及路基防护共用7混凝土输送车台3与隧道及路基防护共用8自动计量拌和站座1与隧道及路基防护共用9张拉设备套210冲击夯台1与路基及防护共用3、劳动力配备本桥由桥涵施工队负责施工，投入劳力 73 人，各种劳力配备如下表。劳 动 力 配 备 表 表 4.2.1-2序号工种人数工作内容1管理人员3负责管理工作2技术人员4全面技术工作3测量工3放样和控制测量4试验工1材料试验和计量控制5钢筋工10钢筋、钢绞线下料、绑扎6混凝土工20混凝土灌注、养护7张拉工6预应力张拉8木工6模板加工、立模、维修9普工20基坑开挖及其它施工4、施工方案及方法（1）基础施工扩大基础采纳挖掘机开挖，人工配合，采纳浆砌料石镶面，浆砌块石填心。砂浆在现场使用砂浆搅拌机拌和...
