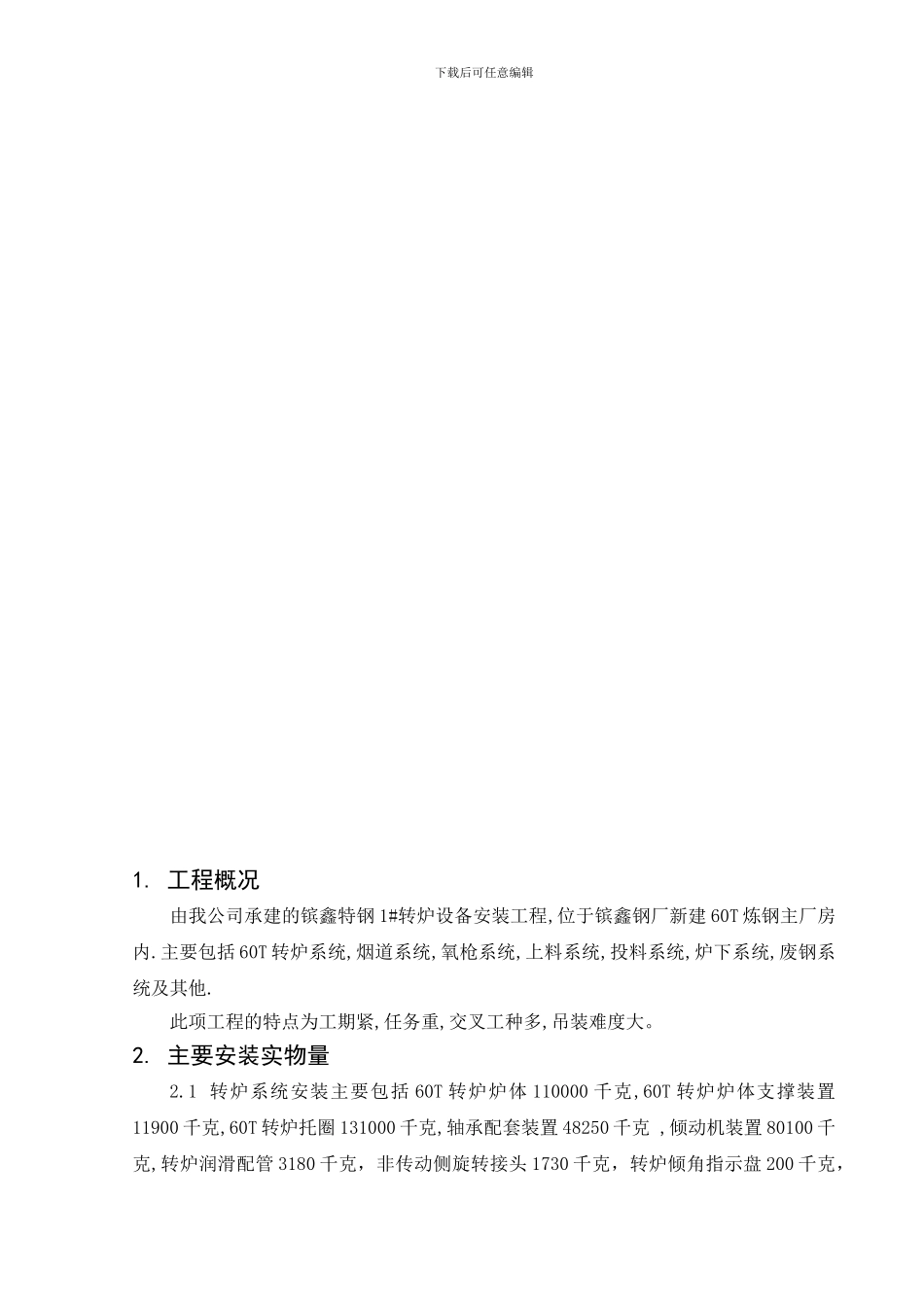

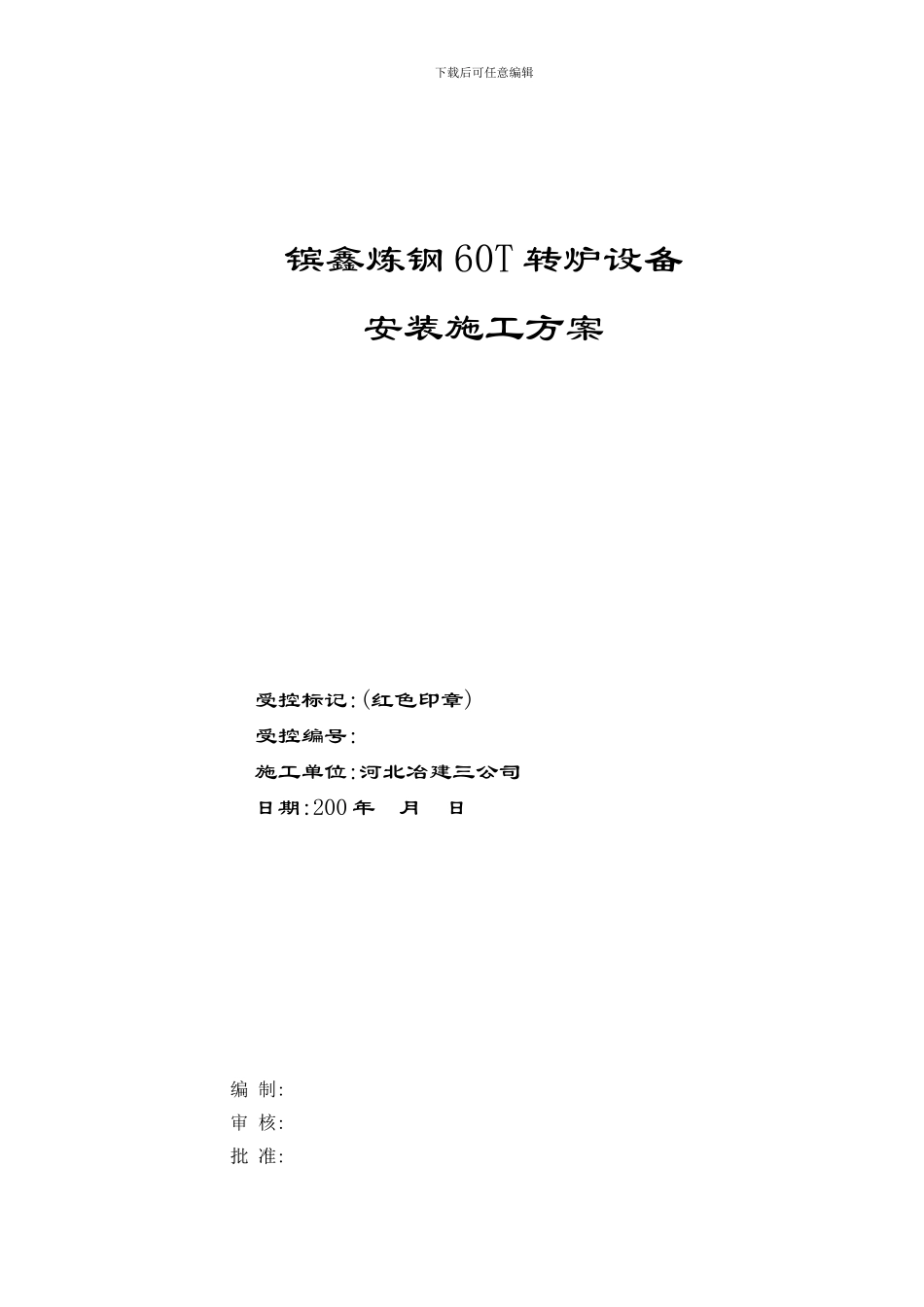

下载后可任意编辑镔鑫炼钢 60T 转炉设备安装施工方案受控标记:(红色印章)受控编号:施工单位:河北冶建三公司日期:200 年 月 日编 制: 审 核:批 准:下载后可任意编辑建设单位意见:下载后可任意编辑1. 工程概况由我公司承建的镔鑫特钢 1#转炉设备安装工程,位于镔鑫钢厂新建 60T 炼钢主厂房内.主要包括 60T 转炉系统,烟道系统,氧枪系统,上料系统,投料系统,炉下系统,废钢系统及其他.此项工程的特点为工期紧,任务重,交叉工种多,吊装难度大。2. 主要安装实物量2.1 转炉系统安装主要包括 60T 转炉炉体 110000 千克,60T 转炉炉体支撑装置11900 千克,60T 转炉托圈 131000 千克,轴承配套装置 48250 千克 ,倾动机装置 80100 千克,转炉润滑配管 3180 千克，非传动侧旋转接头 1730 千克，转炉倾角指示盘 200 千克，下载后可任意编辑挡渣板和防热罩 11530 千克，传动侧旋转接头 595 千克。其中转炉公称容量 60 吨,炉子最大装容量 76 吨，炉体外径 5500mm,炉口直径2520mm,炉体总高 8050mm,耳轴轴承为双列向心球面滚子轴承,托圈结构为整体焊接水冷结构,冷却方式有水冷炉口,水冷托圈,水泠炉帽。转 炉 托 圈 为 焊 接 形 式 , 托 圈 外 径 7200mm, 内 径 5700mm, 长 度 11505mm, 高 度 为1900mm.被动端耳轴轴承内圈直径为 900mm,外圈直径为 1270mm。倾动装置为四点啮合全悬挂扭力杆式,最大工作倾动力矩 200 吨.米,最大事故倾动力矩 500 吨.米,倾动速度 0.21-0.8r/min,总传动比 1190.78,一次减速机四台,二次减速机一台。主动端耳轴轴承内圈直径为 900mm,外圈直径为 1270mm。2.2 烟道系统安装主要包括活动罩裙 8027 千克,固定烟道 17165 千克,尾部烟道6297 千克,烟道 I 段 11748 千克,罩裙提升装置 13524 千克,烟道 II 段 8510 千克。其中活动罩裙本体的工作压力为 2.45MPa,试验压力为 3.675 Mpa。烟道 I 段冷却用蒸汽设计压力 2.63MPa,进水温度 35°C,汽化后蒸汽温度 210°C,进气管管径 2-φ159*10,除气管管径 2-φ219*14,烟道公称直径 φ200mm。罩裙提升装置提升重量 12 吨,提升速度 56.3mm/s,提升高度 400mm,减速机额定功率 11.2kw,电机额定功率 7.5kw。2.3 氧枪系统安装主要包括横移车装配 28294 千克，升降小车 3225 千克，导轨装置 3387.8 千克，氧枪 3510 千克。2.4 上料系统安装主要包括 1#皮带机 28000 千克，1#转炉 2#可逆...
