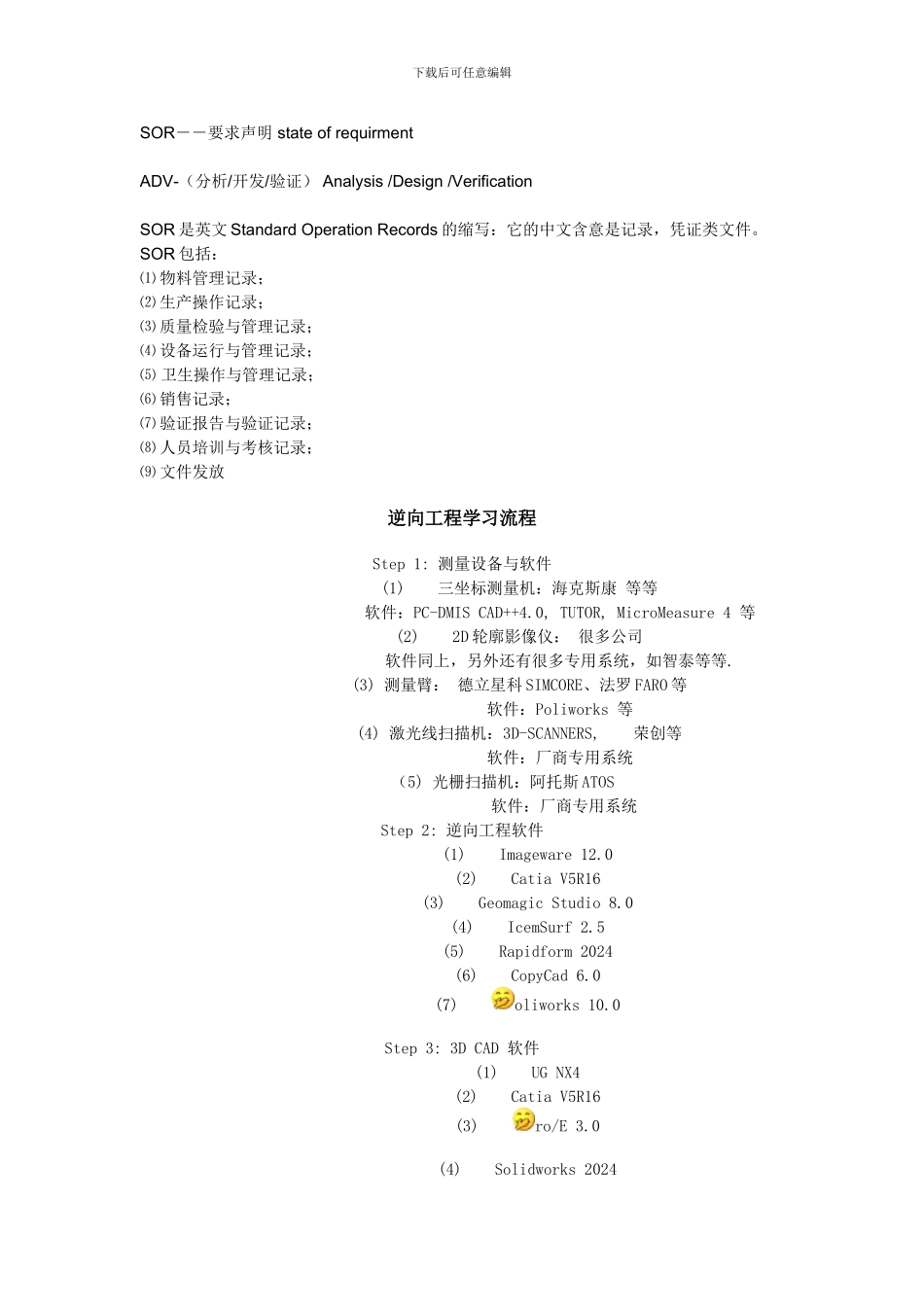

下载后可任意编辑SOR--要求声明 state of requirment ADV-(分析/开发/验证) Analysis /Design /Verification SOR 是英文 Standard Operation Records 的缩写:它的中文含意是记录,凭证类文件。 SOR 包括: ⑴ 物料管理记录; ⑵ 生产操作记录; ⑶ 质量检验与管理记录; ⑷ 设备运行与管理记录; ⑸ 卫生操作与管理记录; ⑹ 销售记录; ⑺ 验证报告与验证记录; ⑻ 人员培训与考核记录; ⑼ 文件发放逆向工程学习流程Step 1: 测量设备与软件 (1) 三坐标测量机:海克斯康 等等 软件:PC-DMIS CAD++4.0, TUTOR, MicroMeasure 4 等 (2) 2D 轮廓影像仪: 很多公司 软件同上,另外还有很多专用系统,如智泰等等. (3) 测量臂: 德立星科 SIMCORE、法罗 FARO 等 软件:Poliworks 等 (4) 激光线扫描机:3D-SCANNERS, 荣创等 软件:厂商专用系统 (5) 光栅扫描机:阿托斯 ATOS 软件:厂商专用系统Step 2: 逆向工程软件 (1) Imageware 12.0 (2) Catia V5R16 (3) Geomagic Studio 8.0 (4) IcemSurf 2.5 (5) Rapidform 2024 (6) CopyCad 6.0 (7) oliworks 10.0Step 3: 3D CAD 软件 (1) UG NX4 (2) Catia V5R16 (3) ro/E 3.0 (4) Solidworks 2024下载后可任意编辑Step 4: CAM 软件 (1) ~ (4) 软件同上 (5) Cimatron 8.0 (6) MasterCAM 10.01、根据公司指定的开发车型——做前期市场分析——选定设计参考样车——编制整车设计任务书汽车论坛|汽车工程|汽车工程技术|汽车工程技术论坛|NVH|NVH 论坛|汽车技术|汽车先进技术|汽车安全|节能环保|振动噪声|汽车技术|汽车工程师|汽车技术论坛|汽车工程师论坛|汽车工程网|汽车工程网论坛) p% l- Z6 p/ N. A6 ~2、 绘制简易总布置图(1:1),确定总体尺寸——提交给造型部,造型部根据绘制的二维效果图和总布置图来制作 1:1 的油泥模型——经过造型评审后即开始采集 造型点云数据,经过逆向做出 3 维外表面模型——再用五轴铣床根据 3 维外表面模型铣出 1:1 的实体模型,经过表面处理做成接近于真实的实体模型——再对此近 似真实模型进行评审——通过评审即可基本确定整车外形效果和 3D 外表面数模了。% P+ |8 w4 w4 V& z$ S3、在第二步开始的同时,设计部门(车身、底盘、电器、附件等)会同步拆解参考样车,分别对各部分进行功能分析,状态确认,并逆向...
