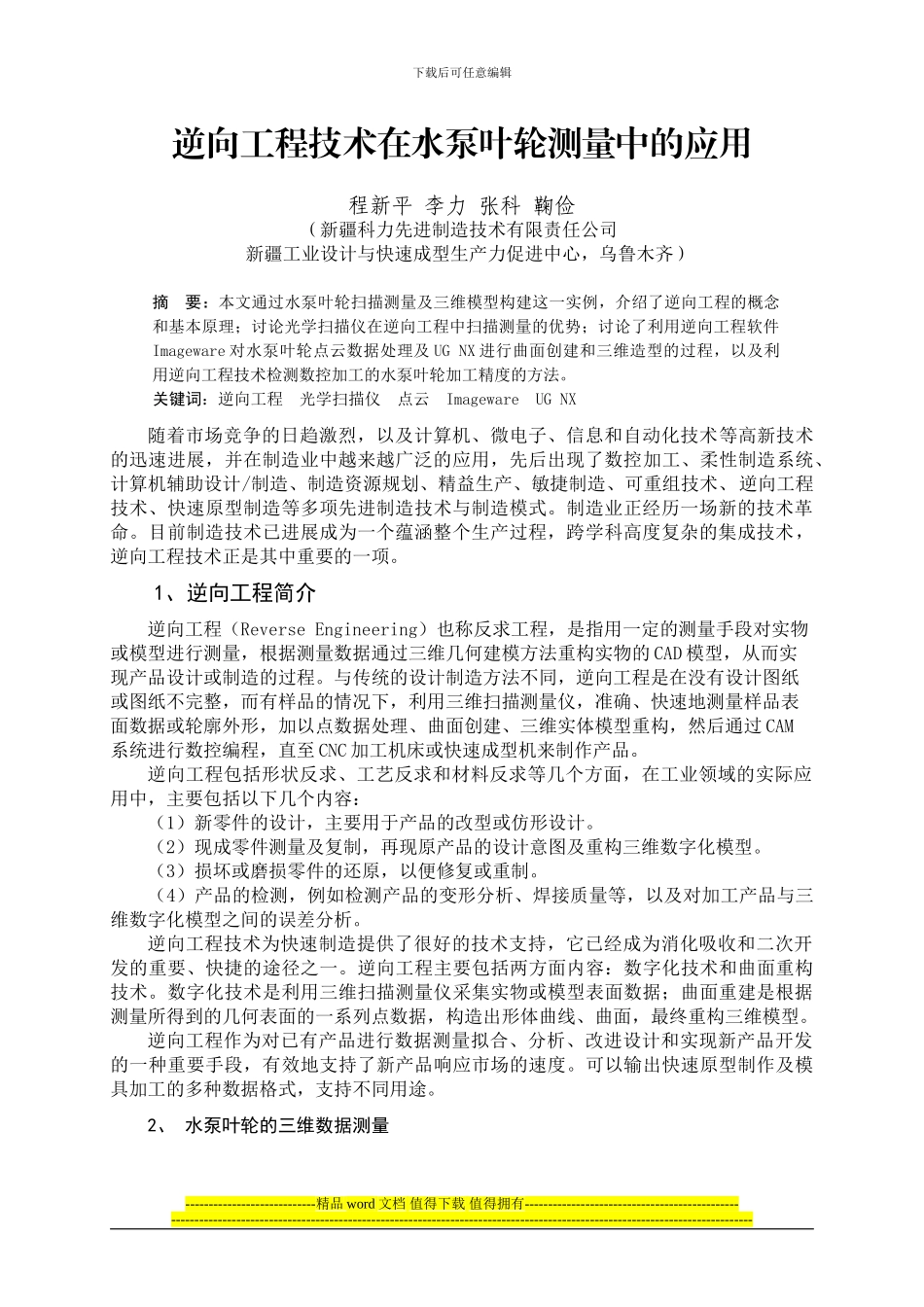

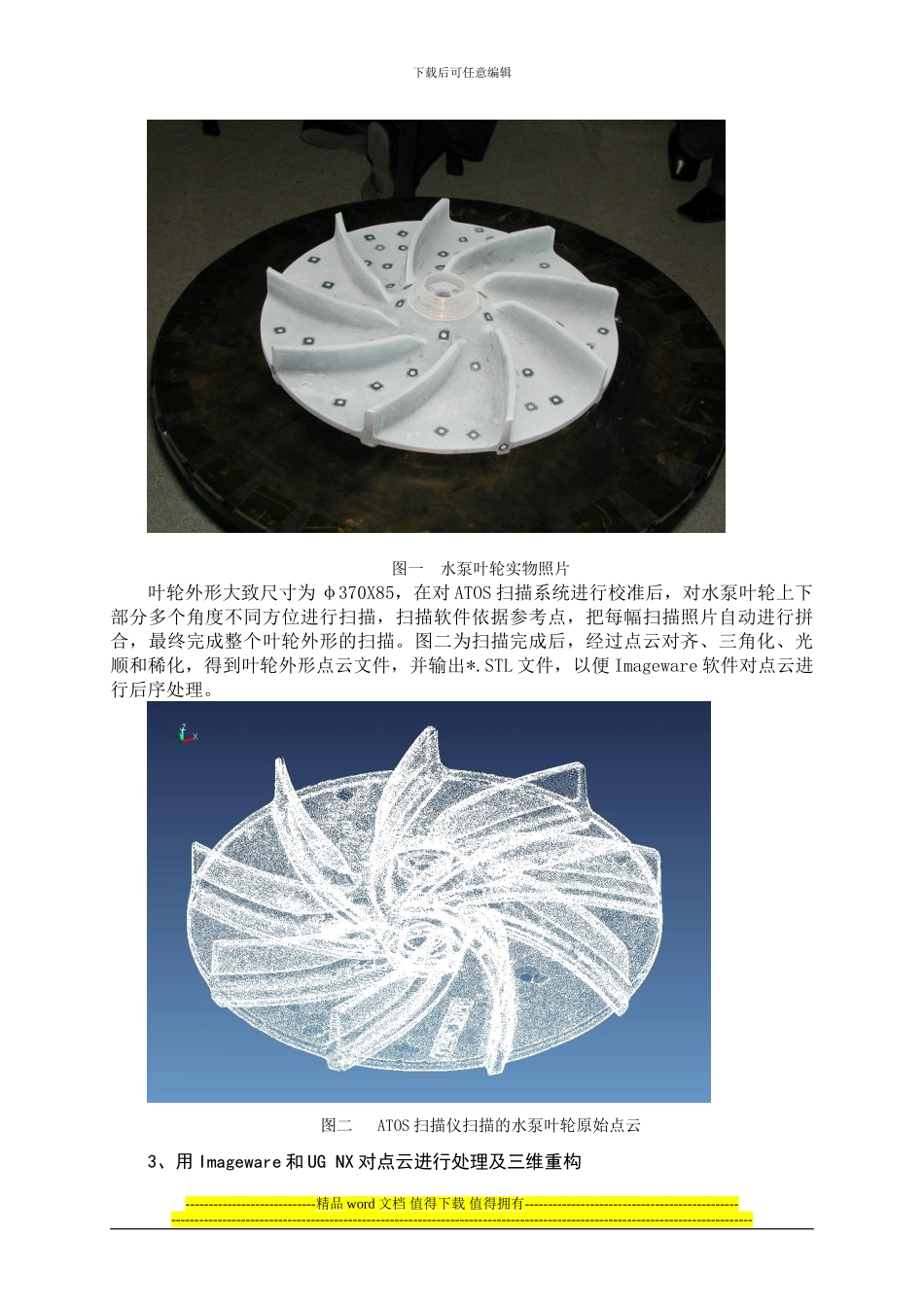

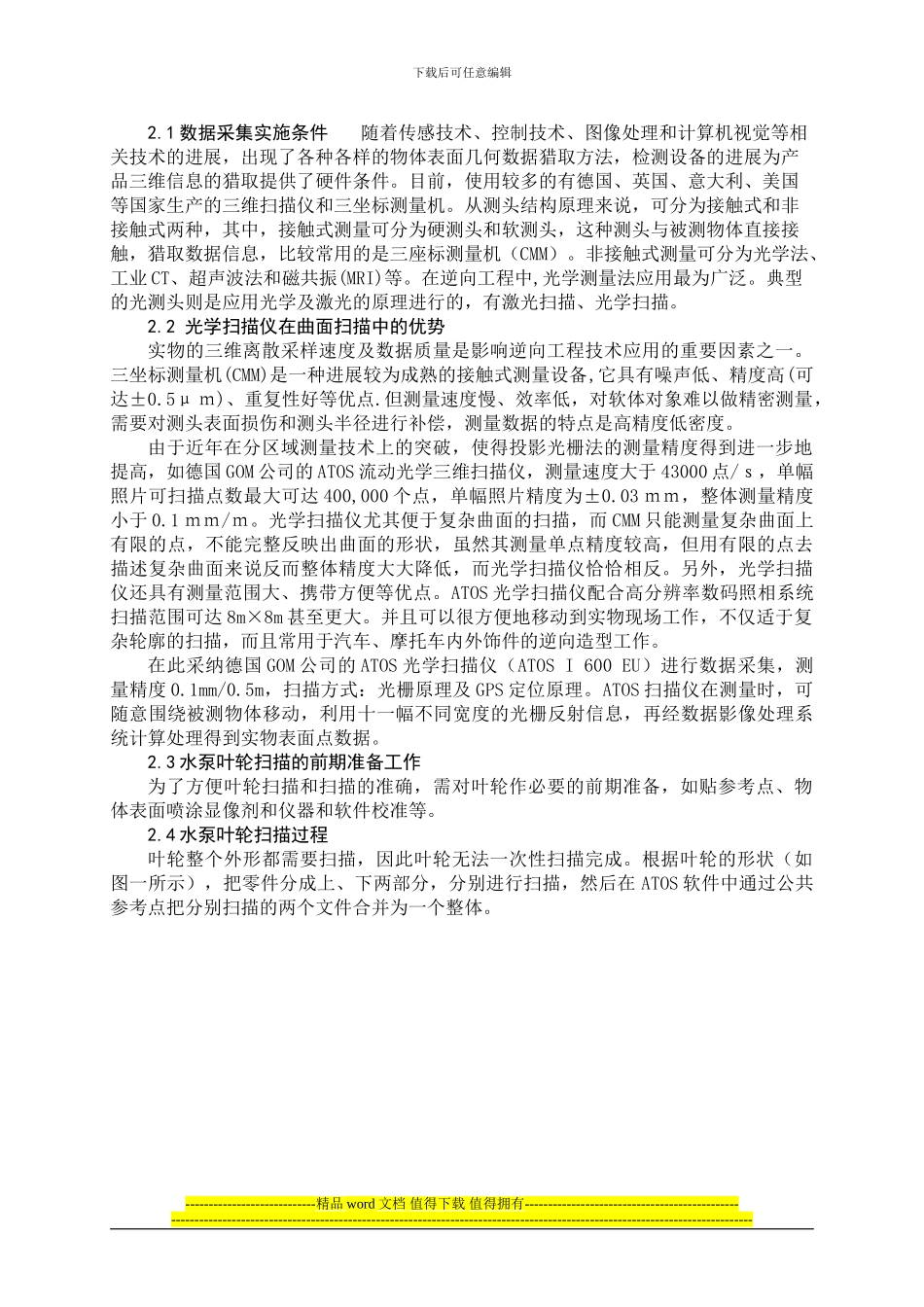

下载后可任意编辑逆向工程技术在水泵叶轮测量中的应用程新平 李力 张科 鞠俭（新疆科力先进制造技术有限责任公司 新疆工业设计与快速成型生产力促进中心，乌鲁木齐）摘 要：本文通过水泵叶轮扫描测量及三维模型构建这一实例，介绍了逆向工程的概念和基本原理；讨论光学扫描仪在逆向工程中扫描测量的优势；讨论了利用逆向工程软件Imageware 对水泵叶轮点云数据处理及 UG NX 进行曲面创建和三维造型的过程，以及利用逆向工程技术检测数控加工的水泵叶轮加工精度的方法。关键词：逆向工程 光学扫描仪 点云 Imageware UG NX 随着市场竞争的日趋激烈，以及计算机、微电子、信息和自动化技术等高新技术的迅速进展，并在制造业中越来越广泛的应用，先后出现了数控加工、柔性制造系统、计算机辅助设计/制造、制造资源规划、精益生产、敏捷制造、可重组技术、逆向工程技术、快速原型制造等多项先进制造技术与制造模式。制造业正经历一场新的技术革命。目前制造技术已进展成为一个蕴涵整个生产过程，跨学科高度复杂的集成技术，逆向工程技术正是其中重要的一项。1、逆向工程简介逆向工程（Reverse Engineering）也称反求工程，是指用一定的测量手段对实物或模型进行测量，根据测量数据通过三维几何建模方法重构实物的 CAD 模型，从而实现产品设计或制造的过程。与传统的设计制造方法不同，逆向工程是在没有设计图纸或图纸不完整，而有样品的情况下，利用三维扫描测量仪，准确、快速地测量样品表面数据或轮廓外形，加以点数据处理、曲面创建、三维实体模型重构，然后通过 CAM系统进行数控编程，直至 CNC 加工机床或快速成型机来制作产品。逆向工程包括形状反求、工艺反求和材料反求等几个方面，在工业领域的实际应用中，主要包括以下几个内容： （1）新零件的设计，主要用于产品的改型或仿形设计。（2）现成零件测量及复制，再现原产品的设计意图及重构三维数字化模型。（3）损坏或磨损零件的还原，以便修复或重制。（4）产品的检测，例如检测产品的变形分析、焊接质量等，以及对加工产品与三维数字化模型之间的误差分析。逆向工程技术为快速制造提供了很好的技术支持，它已经成为消化吸收和二次开发的重要、快捷的途径之一。逆向工程主要包括两方面内容：数字化技术和曲面重构技术。数字化技术是利用三维扫描测量仪采集实物或模型表面数据；曲面重建是根据测量所得到的几何表面的一系列点数据，构造出形体曲线、曲面，最终重构三维模型...
