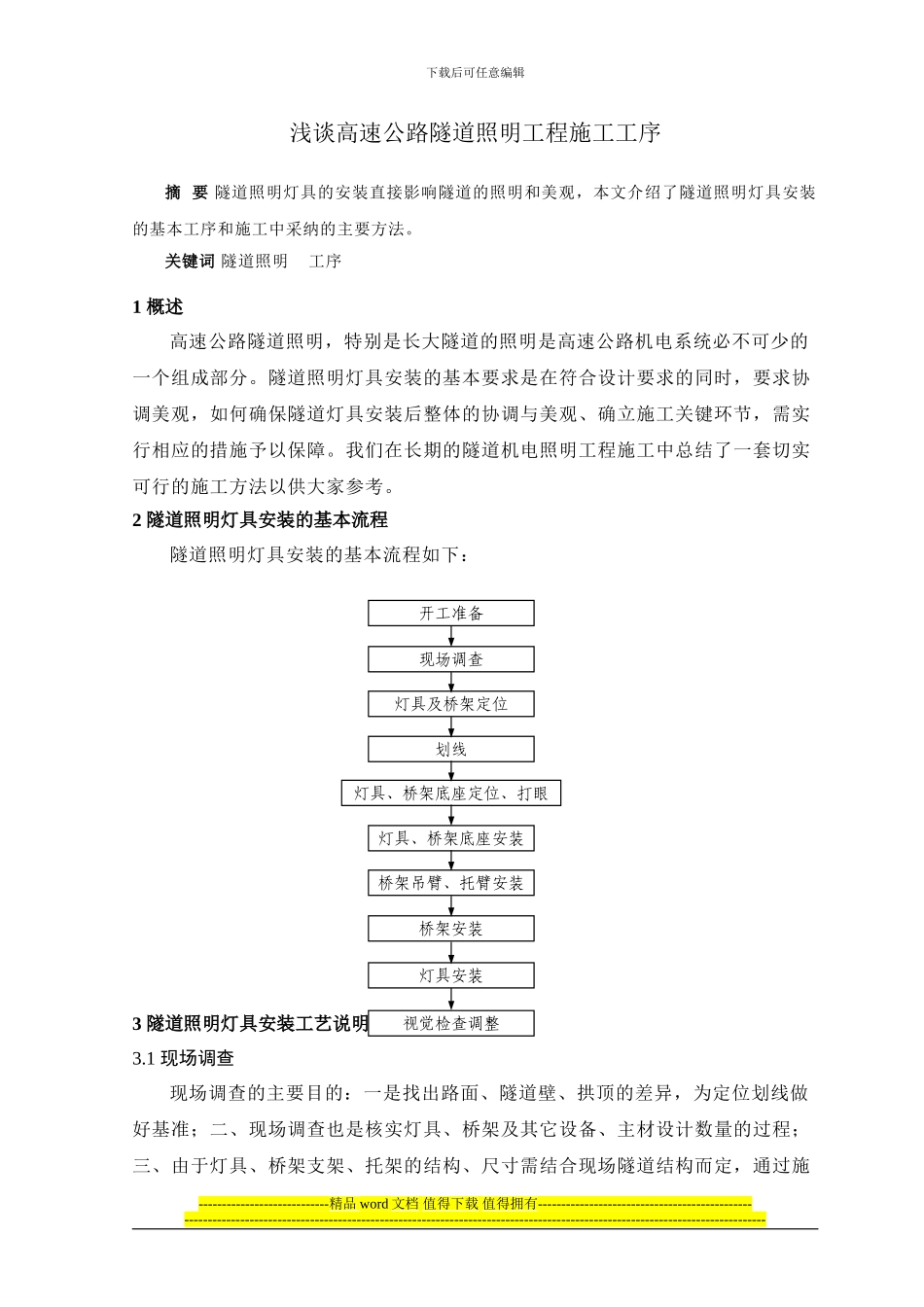

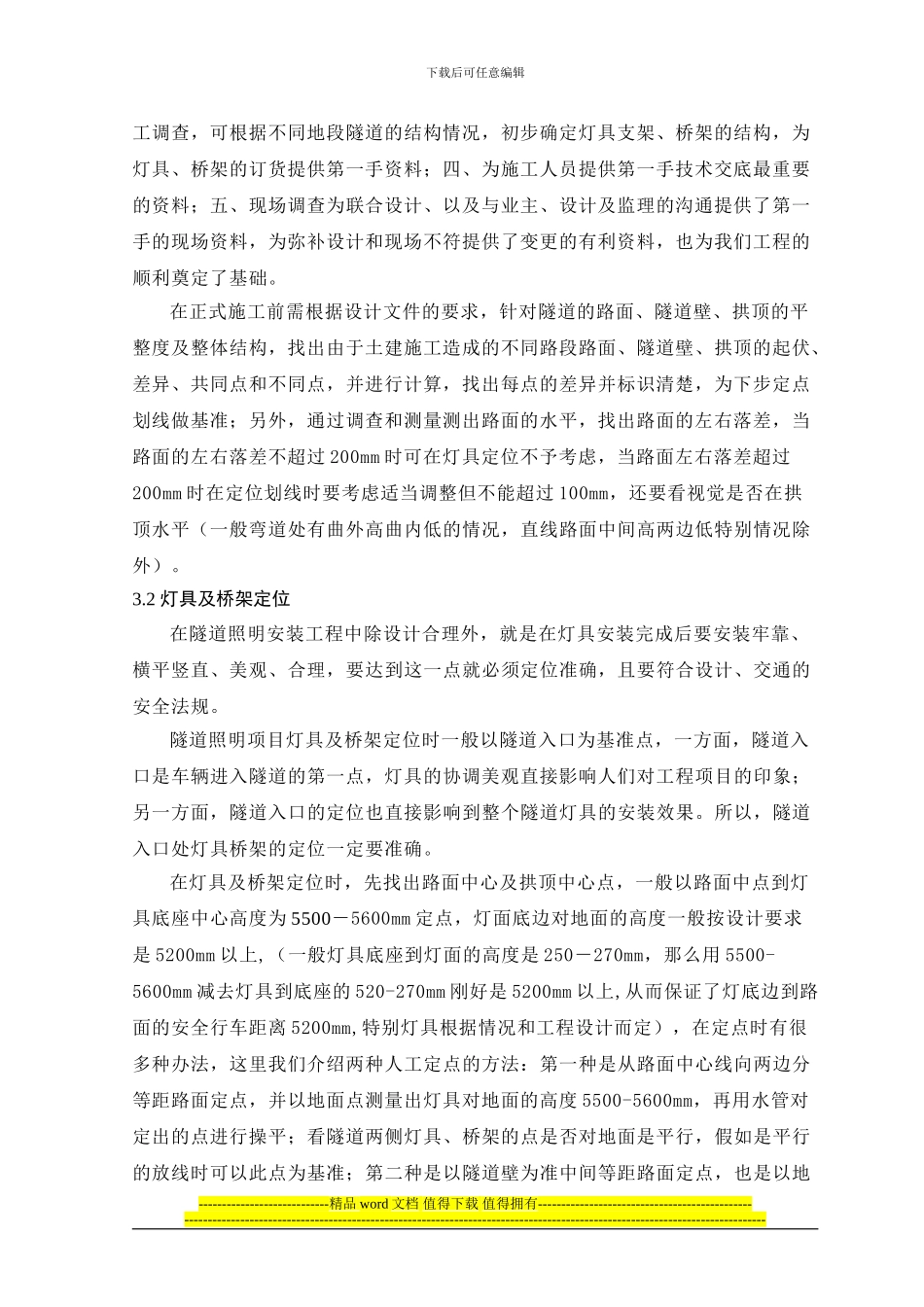

桥架吊臂、托臂安装桥架安装灯具安装视觉检查调整划线灯具及桥架定位开工准备现场调查灯具、桥架底座定位、打眼灯具、桥架底座安装下载后可任意编辑浅谈高速公路隧道照明工程施工工序摘 要 隧道照明灯具的安装直接影响隧道的照明和美观，本文介绍了隧道照明灯具安装的基本工序和施工中采纳的主要方法。关键词 隧道照明 工序1 概述高速公路隧道照明，特别是长大隧道的照明是高速公路机电系统必不可少的一个组成部分。隧道照明灯具安装的基本要求是在符合设计要求的同时，要求协调美观，如何确保隧道灯具安装后整体的协调与美观、确立施工关键环节，需实行相应的措施予以保障。我们在长期的隧道机电照明工程施工中总结了一套切实可行的施工方法以供大家参考。2 隧道照明灯具安装的基本流程隧道照明灯具安装的基本流程如下：3 隧道照明灯具安装工艺说明3.1 现场调查现场调查的主要目的：一是找出路面、隧道壁、拱顶的差异，为定位划线做好基准；二、现场调查也是核实灯具、桥架及其它设备、主材设计数量的过程；三、由于灯具、桥架支架、托架的结构、尺寸需结合现场隧道结构而定，通过施----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑工调查，可根据不同地段隧道的结构情况，初步确定灯具支架、桥架的结构，为灯具、桥架的订货提供第一手资料；四、为施工人员提供第一手技术交底最重要的资料；五、现场调查为联合设计、以及与业主、设计及监理的沟通提供了第一手的现场资料，为弥补设计和现场不符提供了变更的有利资料，也为我们工程的顺利奠定了基础。在正式施工前需根据设计文件的要求，针对隧道的路面、隧道壁、拱顶的平整度及整体结构，找出由于土建施工造成的不同路段路面、隧道壁、拱顶的起伏、差异、共同点和不同点，并进行计算，找出每点的差异并标识清楚，为下步定点划线做基准；另外，通过调查和测量测出路面的水平，找出路面的左右落差，当路面的左右落差不超过 200mm 时可在灯具定位不予考虑，当路面左右落差超过200mm 时在定位划线时要考虑适当调整但不能超过 100mm，还要看视觉是否在拱顶水平（一般弯道处有曲外高曲内低的情况，直线路面中间高两边低特别情况除外）。3.2 灯具及桥架定位在隧道照明安...
