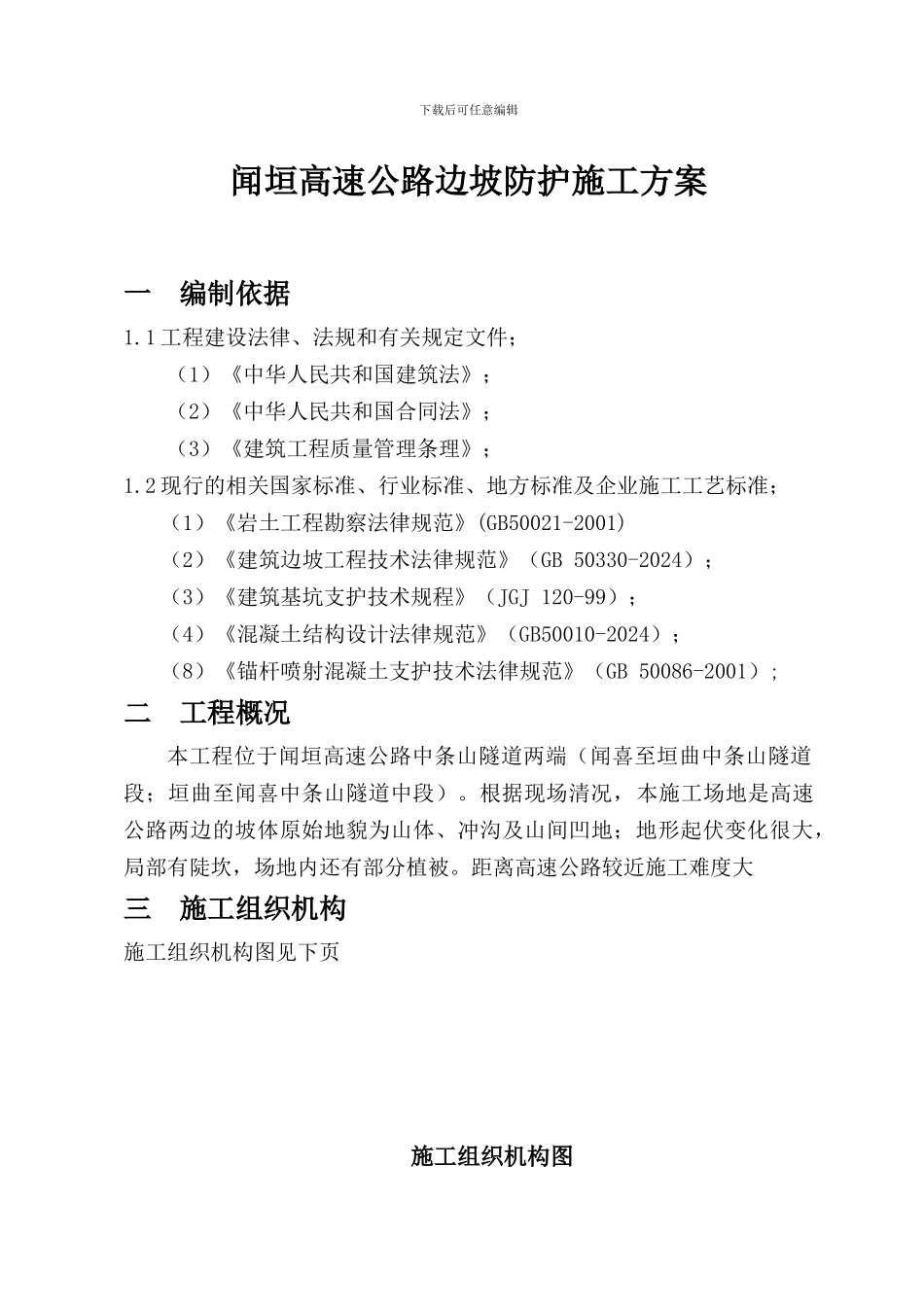

下载后可任意编辑闻垣高速公路边坡防护施工方案一 编制依据1.1 工程建设法律、法规和有关规定文件；（1）《中华人民共和国建筑法》；（2）《中华人民共和国合同法》；（3）《建筑工程质量管理条理》；1.2 现行的相关国家标准、行业标准、地方标准及企业施工工艺标准；（1）《岩土工程勘察法律规范》(GB50021-2001)（2）《建筑边坡工程技术法律规范》（GB 50330-2024）；（3）《建筑基坑支护技术规程》（JGJ 120-99）；（4）《混凝土结构设计法律规范》（GB50010-2024）；（8）《锚杆喷射混凝土支护技术法律规范》（GB 50086-2001）;二 工程概况本工程位于闻垣高速公路中条山隧道两端（闻喜至垣曲中条山隧道段；垣曲至闻喜中条山隧道中段）。根据现场清况，本施工场地是高速公路两边的坡体原始地貌为山体、冲沟及山间凹地；地形起伏变化很大，局部有陡坎，场地内还有部分植被。距离高速公路较近施工难度大三 施工组织机构施工组织机构图见下页施工组织机构图下载后可任意编辑四 边坡支护工程施工方法4.1 边坡支护主要施工方法闻喜至垣曲中条山隧道出口段需要治理部位呈三角形中间部分是土体两边为风化石，必须要将表面的虚土、植被及松散风化石清除至原土体和坚固的原风化石上再进行下道工序的施工； 喷浆的最外缘要做好排水沟，挂网时要将排水沟全部包住，防止雨水灌入喷浆层内部影响喷锚质量；锚杆间距：上下间距 2 米，左右间距 1.5 米，锚杆深度为 5 米；4.2 土钉、喷锚施工工艺 施工工艺流程项目经理 施工负责人 专项技术负责人 总技术负责人安全负责人施工员 质检员资料员安全员现场调度边坡支护队清理碎石、碎土下载后可任意编辑4.3 施工方法1、人工清理边坡时，需将松动的部分清理洁净，做到边坡基本顺直、平整，符合要求的坡度。2、成孔、置筋、注浆：先按设计成直径 100mm 的孔径，将 φ20 的钢筋，按设计要求送达到孔底深度，土钉倾角 150。置入钢筋后，用P.O32.5R 水泥净浆注入孔内，水灰比为 0.45-0.5。3、挂网：铺设钢丝网时要超过排水沟 500mm 满铺，并且钢丝网末端固定一排螺纹管，将钢丝网绑扎于螺纹管上最后用砼喷射覆盖，覆盖修坡搭设脚手架放线定位成孔注浆锚杆安装挂网一次喷浆二次喷浆及绿化喷浆锚杆制作下载后可任意编辑面应超过一排螺纹钢外缘 500mm。4、喷射砼1)、喷射砼前，面层内钢丝网片应牢固固定于边壁上，并符合规定的 C20砼保护层厚度要求。喷射砼配合比应通过试验确定（提前做...
