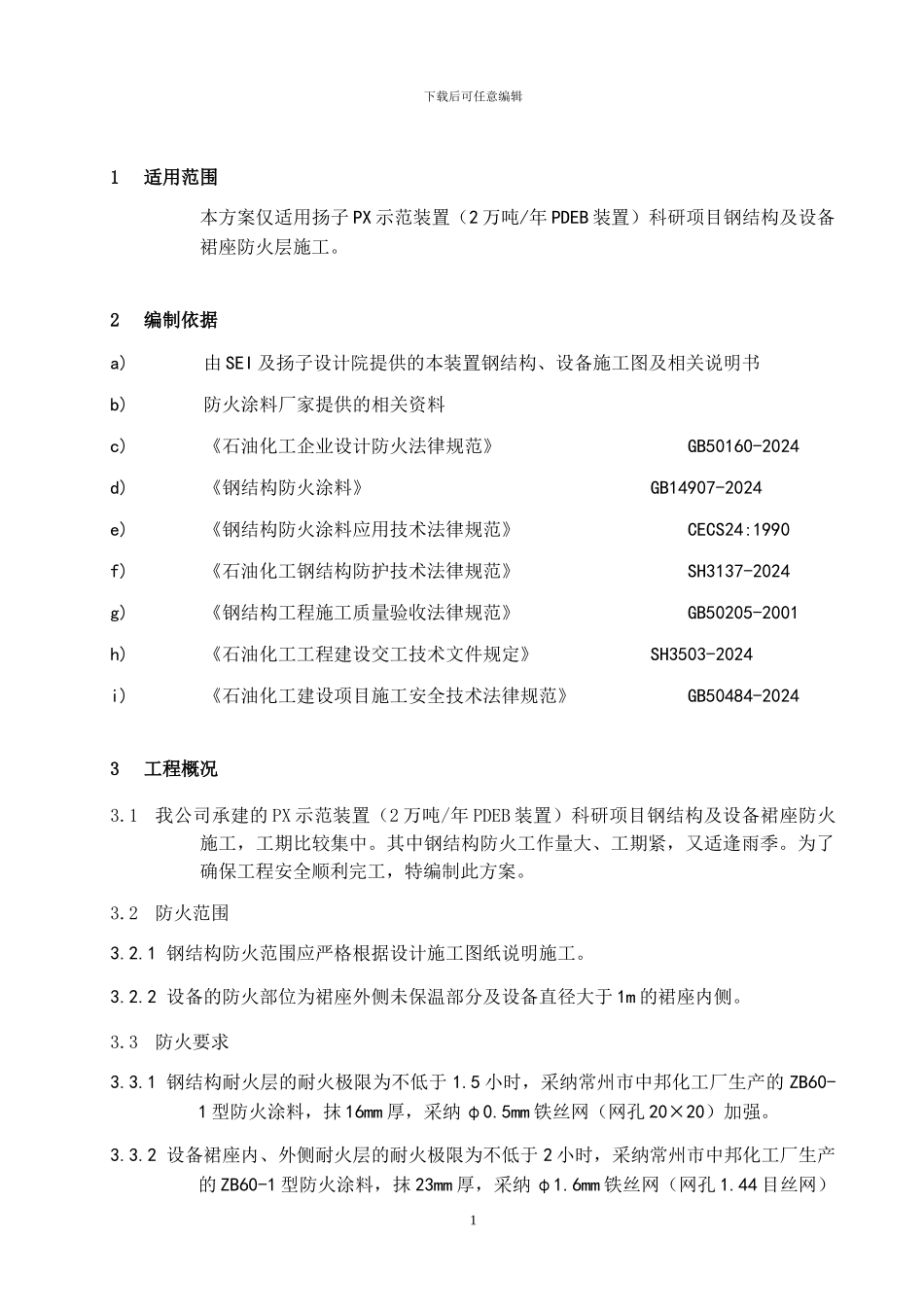

下载后可任意编辑1适用范围本方案仅适用扬子 PX 示范装置（2 万吨/年 PDEB 装置）科研项目钢结构及设备裙座防火层施工。2编制依据 a)由 SEI 及扬子设计院提供的本装置钢结构、设备施工图及相关说明书b)防火涂料厂家提供的相关资料c)《石油化工企业设计防火法律规范》 GB50160-2024d)《钢结构防火涂料》 GB14907-2024e)《钢结构防火涂料应用技术法律规范》 CECS24:1990f)《石油化工钢结构防护技术法律规范》 SH3137-2024g)《钢结构工程施工质量验收法律规范》 GB50205-2001h)《石油化工工程建设交工技术文件规定》 SH3503-2024i)《石油化工建设项目施工安全技术法律规范》 GB50484-20243工程概况3.1我公司承建的 PX 示范装置（2 万吨/年 PDEB 装置）科研项目钢结构及设备裙座防火施工，工期比较集中。其中钢结构防火工作量大、工期紧，又适逢雨季。为了确保工程安全顺利完工，特编制此方案。3.2防火范围3.2.1 钢结构防火范围应严格根据设计施工图纸说明施工。3.2.2 设备的防火部位为裙座外侧未保温部分及设备直径大于 1m 的裙座内侧。3.3防火要求3.3.1 钢结构耐火层的耐火极限为不低于 1.5 小时，采纳常州市中邦化工厂生产的 ZB60-1 型防火涂料，抹 16mm 厚，采纳 φ0.5mm 铁丝网（网孔 20×20）加强。3.3.2 设备裙座内、外侧耐火层的耐火极限为不低于 2 小时，采纳常州市中邦化工厂生产的 ZB60-1 型防火涂料，抹 23mm 厚，采纳 φ1.6mm 铁丝网（网孔 1.44 目丝网）1下载后可任意编辑加强。4施工准备4.1施工作业人员应配备齐全，施工负责人必须由从事过本项工作，具有丰富经验的施工人员担任。4.2施工用机、工器具应提前准备好。4.3施工方案经监理批准，准予实施4.4施工用材料应齐备，确保立时使用。4.5防火材料应核对其品种、规格及有效期限，并应作外观检查。4.6提前组织施工技术、安全、质量交底。4.7作业现场应有安全防护设施，备有防火设备等。4.8施工过程应办理工序交接，范围界限必须明确。5施工工序2防火底料涂刷钢丝网安装第一遍防火面料第二遍防火面料涂抹养 护总体验收钢结构及设备裙座交接防火材料复验资料审查搭设架设表面清理保温钉粘接设备裙座施工钢结构施工下载后可任意编辑6施工工艺6.1底料施工6.1.1 根据设计要求钢结构防火层耐火极限为 1.5 小时，ZB60-1 型防火涂料涂层厚度应为 16mm，设备裙座防火层耐火极限为 2 小时，ZB60-1 型防火涂料涂层厚度为23mm。6.1.2 ZB60-...
